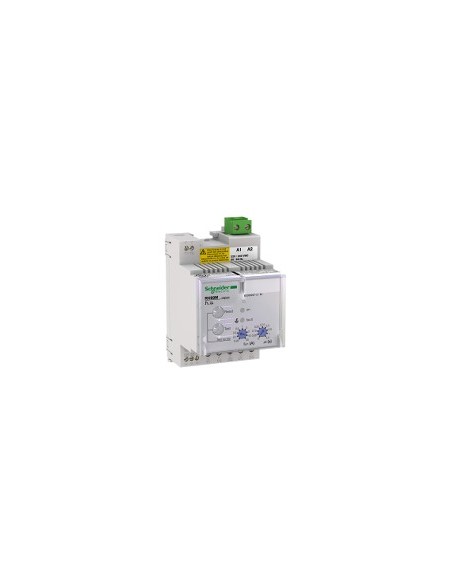

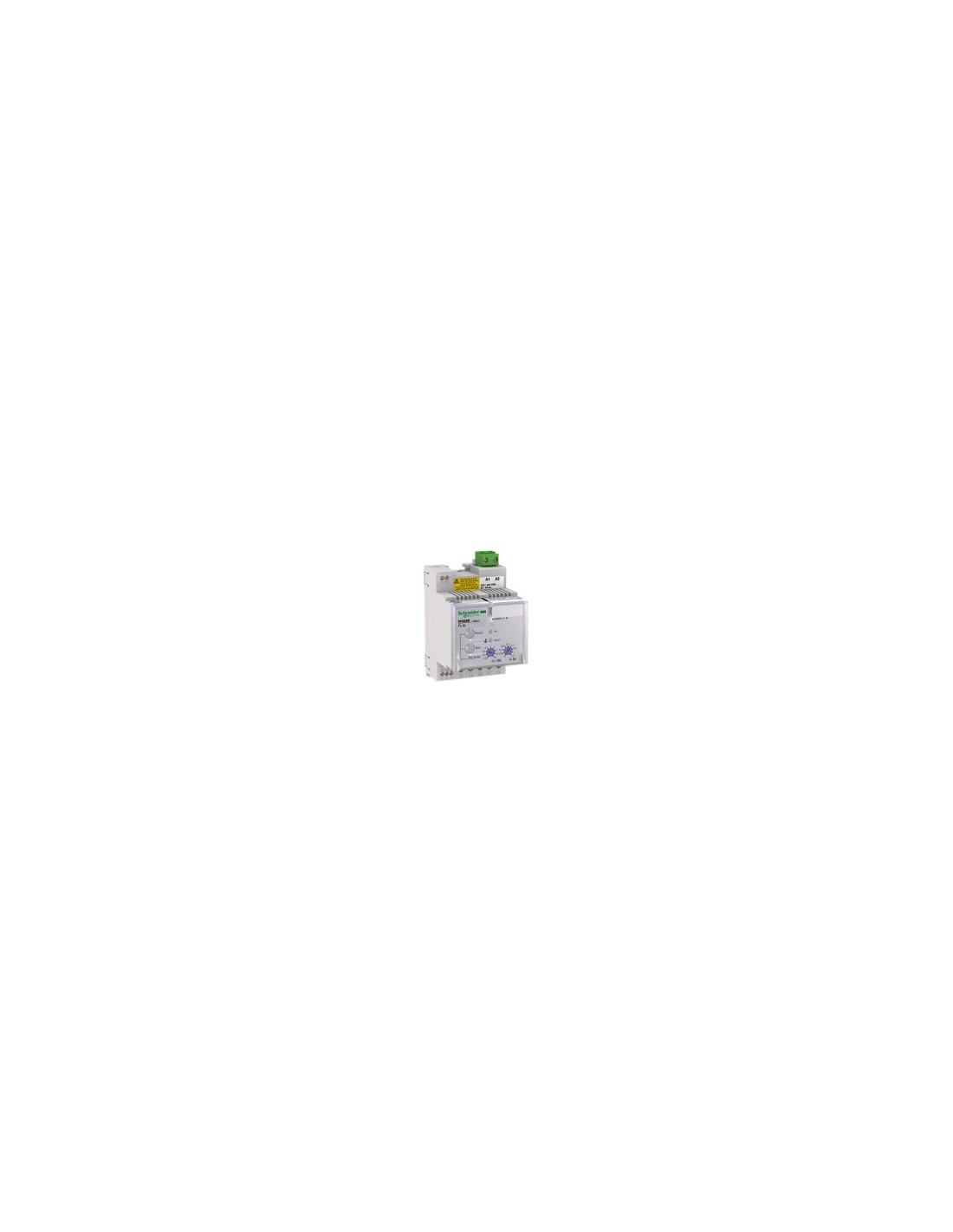

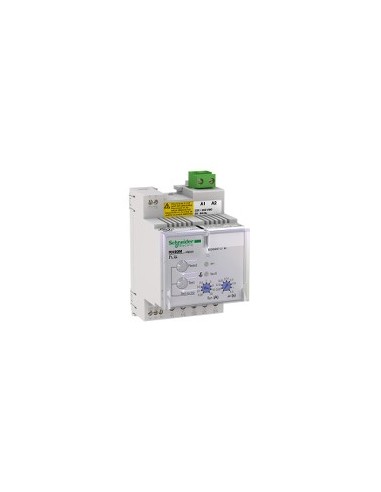

Stromverbrauchsüberwachungsrelais RH99M

Stromverbrauchsüberwachungsrelais Typ RH99M, ausgelegt zur Signalisierung in elektrischen Systemen mit Spannungen von 220–240 V AC 50/60 Hz. Ermöglicht die kontinuierliche Überwachung von Erdungsströmen in Installationen mit einstellbarer Einstellung pro Leitung und automatischem Reset. Kompatibel mit toroidalen Transformatoren Typ A und offenen Typen der Serie TOA.

Technische Merkmale

• Erdungsstrom: 0,03…30 A
• Nennspannung: 220...240 V AC 50/60 Hz 55...110 %
• Leistungsaufnahme: 4 VA
• Netzspannung: 1000 V - AC bei 50/60 Hz - Kabeltyp: maximal
• Erdbodensystem: TT TN-S
• Spannungsspitzenbeständigkeit: 8 kV
• Prüffunktion: Lokal und fern
• Interne Messung von Erdungsströmen, Bereich: 80...100 %
• Einstellbereich der Empfindlichkeit: 0,03...30 A Alarm
• Zeitverzögerungseinstellung des Differenzschutzes: Sofort bei 0,03 A; 9 einstellbare Werte von 0 bis 4,5 s bei 0,03…30 A
• Geschützt durch abschließbare Abdeckung
• Montageunterstützung: DIN-Schiene
• Schutzart IP: IP40 (Vorderseite), IP30 (Seiten), IP20 (Anschlüsse)
• Schutzart IK: IK07
• Überspannungskategorie: IV
• Schutzklasse gegen elektrische Entladungen: Klasse II
• EMV-Kompatibilität: CISPR 11, IEC 61000-4-2 bis 4-6
• Betriebstemperatur: -35…70 °C
• Lagerungstemperatur: -55…85 °C
• Gewicht: 0,3 kg
• Abmessungen: 54 mm (Breite) x 81 mm (Höhe) x 74 mm (Tiefe)
• Anschlüsse: Schraubklemmen für Hilfsversorgung, Fehlerkontakte, Prüf- und Reset-Anschlüsse, toroidale Anschlüsse, Spannungsanwesenheit
• Kabelabisolierlänge: 5 mm bis 8 mm je Klemme
• Einbaudrehmoment: 0,25 N.m bis 0,6 N.m je Klemme
• Mechanische Festigkeit: IEC 60695-2-1, Vibrationen 2–13,2 Hz und 13,2–100 Hz
• Relative Luftfeuchtigkeit: 95 % bei 55 °C
• Schmutzgrad: 3
• RoHS-Richtlinie EU: Konform
• REACH-Verordnung: Ohne SVHC
• Altgeräte-Rücknahme: Muss gemäß spezifischem System in der EU recycelt werden
• Ohne Quecksilber, ohne PVC
