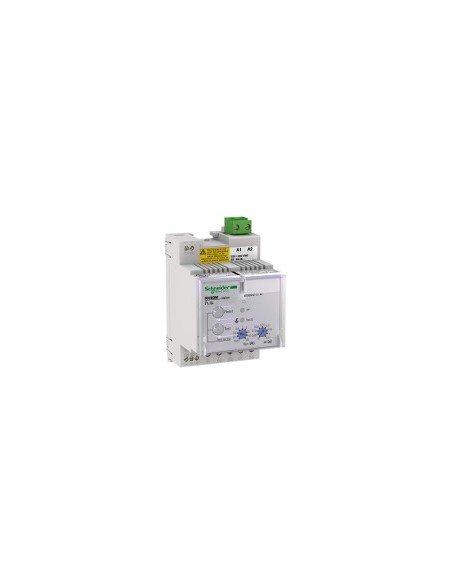

Relais de surveillance de courant résiduel RH99M

Relais de surveillance du courant résiduel de type RH99M, conçu pour la signalisation dans les systèmes électriques avec des tensions de 220 & 240 V AC 50/60 Hz. Il permet de surveiller en permanence le courant de fuite à terre dans les installations, avec réglage configurable par alimentation et fonction de reset automatique. Compatible avec des transformateurs toroïdaux de type A et ouverts de la gamme TOA.

Caractéristiques techniques

• Courant de fuite à terre: 0,03...30 A
• Tension d'alimentation attribuée: 220...240 V AC 50/60 Hz 55...110 %
• Consommation de puissance: 4 VA
• Tension réseau: 1000 V - AC dans 50/60 Hz - type de câble: maximum
• Système de raccordement au sol: TT TN-S
• Résistance aux pics de tension: 8 Hz
• Fonction d'essai: Local et distant
• Mesure interne du courant de fuite à terre, plage: 80...100 %
• Régulation de la sensibilité: 0.03...30 A alarme
• Type de réglage de la minuterie du tir différentiel: Installation pour 0,03 A; 9 réglages configurables de 0 à 4,5 s pour 0,03...30 A
• Protégé par un pont précissable
• Support de montage: Carril DIN
• Degré de protection IP: IP40 (face frontale), IP30 (latérales), IP20 (terminaux)
• Degré de protection IK: IK07
• Catégorie de surtension: IV
• Classe de protection contre les décharges électriques: Classe II
• Compatibilité électromagnétique: CISPR 11, IEC 61000-4-2 à 4-6
• Température ambiante de fonctionnement: -35...70 °C
• Température ambiante de stockage: -55...85 °C
• Poids: 0,3 kg
• Dimensions: 54 mm (largeur) x 81 mm (haute) x 74 mm (profondeur)
• Connexions: terminaux à vis pour alimentation auxiliaire, contacts de défaut, test et reset, toroïdal, présence de tension
• Longueur du câble pelé: 5 mm à 8 mm selon terminal
• Paire d'étrier: 0,25 N.m à 0,6 N.m selon terminal
• Résistance mécanique: CEI 60695-2-1, vibrations 2-13,2 Hz et 13,2-100 Hz
• Humidité relative: 95 % à 55 °C
• Degré de contamination: 3
• Directive RoHS UE: Selon
• Règlement REACH: Sans Séthotrexate
• DEEE: Il doit être recyclé selon un système spécifique dans l'UE
• Sans mercure, sans PVC
