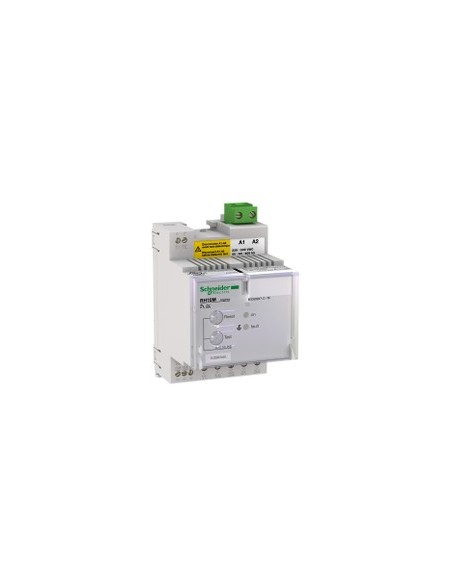

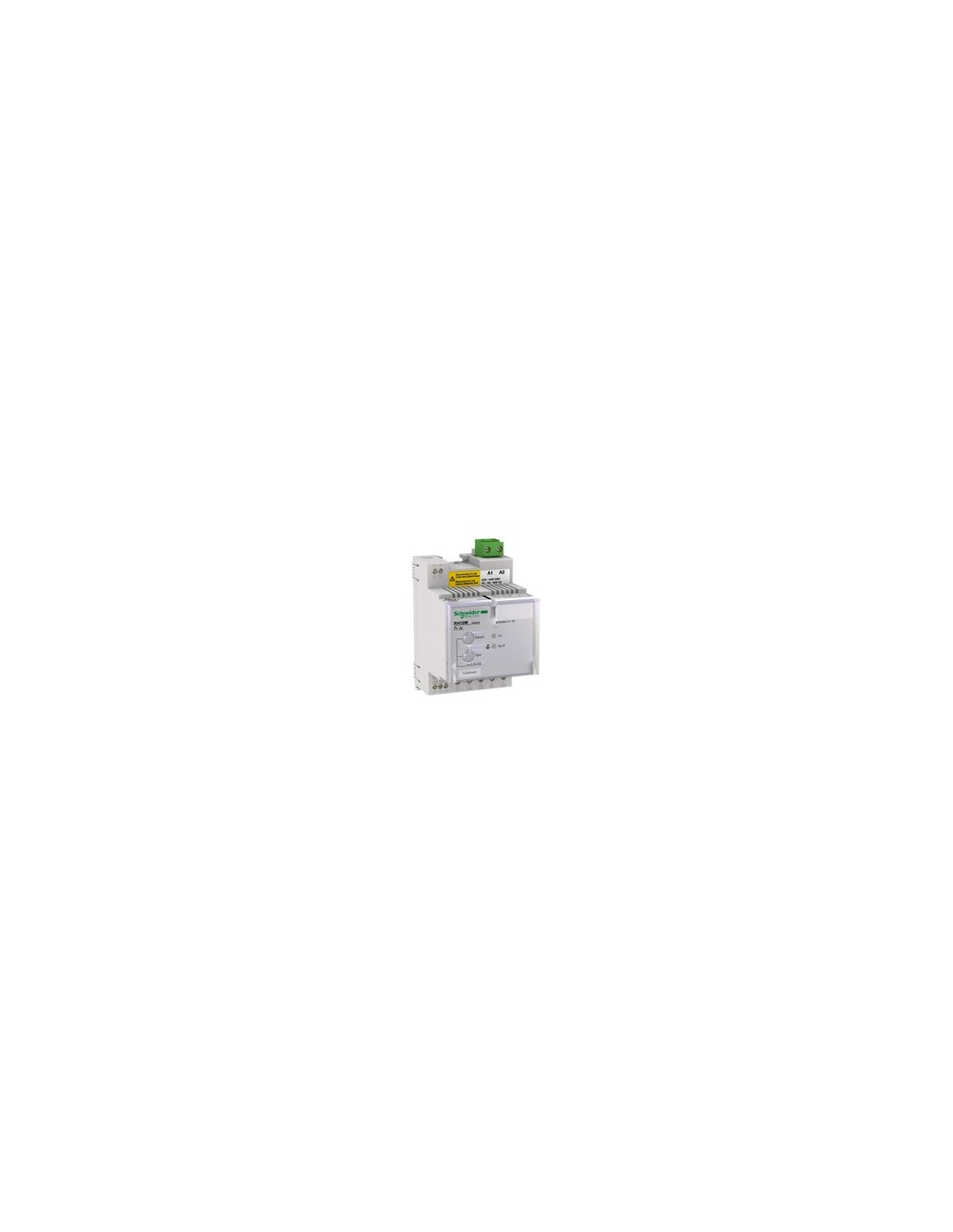

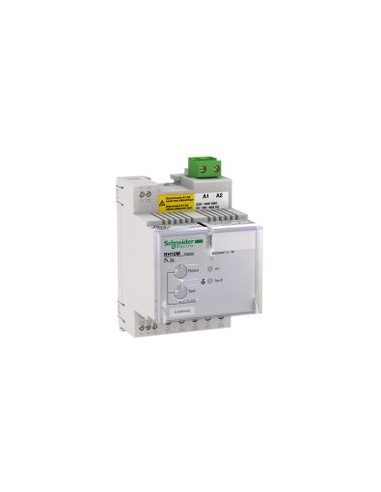

Relais différentiel type A 0,03 A rail DIN

Relais différentiel type A à sensibilité fixe de 0,03 A, conçu pour la protection contre les courants résiduels dans les installations électriques par montage sur rail DIN. Agit de manière instantanée en cas de fuite de courant, compatible avec les transformateurs toroïdaux type A ouverts et fermés des gammes Vigirex TOA, Vigirex A et Vigirex L. Fonctionne sous tension d'alimentation 220-240 V AC, 50/60 Hz, et supporte des pics de tension jusqu'à 8 kV. Opérationnel dans des plages de température de -35 à 70 °C, avec protection IP40 sur face avant.

Caractéristiques techniques

• Classe de protection contre les fuites à la terre : Type A
• Courant de fuite à la terre : 0,03 A
• Type de réglage : On/off
• Type de temporisation du déclenchement différentiel : Instantané
• Tension d'alimentation nominale : 220...240 V AC 50/60 Hz 55...110 %
• Consommation : 4 VA
• Tension du réseau : 1000 V AC (50/60 Hz et 400 Hz)
• Système de mise à la terre : TN-S, IT, TT
• Résistance aux surtensions : 8 kV
• Réinitialisation : Manuelle
• Surveillance : Composants électroniques - type de câble : continu
• Mesure interne du courant de fuite à la terre, plage : 80...100 %
• Intégrité des réglages : Protégée par couvercle scellable
• Protection IP : IP40 (face avant), IP30 (côtés), IP20 (bornes)
• Protection IK : IK07
• Catégorie de surtension : IV
• Classe de protection contre les chocs électriques : Classe II
• Compatibilité électromagnétique : Émissions conduites et rayonnées (Classe B), immunisation aux RF, ESD, surtensions et vibrations
• Température ambiante de fonctionnement : -35…70 °C
• Température ambiante de stockage : -55…85 °C
• Humidité relative : 95 % à 55 °C
• Grade de contamination : 3
• Poids : 0,3 kg
• Dimensions : 54 mm (largeur) x 81 mm (hauteur) x 74 mm (profondeur)
• Support de montage : Rail DIN
• Nombre de pas : 6
• Connexions : Bornes à vis pour câbles souples et rigides, avec plages spécifiques par fonction
• Couple de serrage : 0,25 N·m à 0,6 N·m selon borne
• Longueur de dénudage du câble : 5 mm à 8 mm selon connexion
• État de disponibilité durable : Produit Green Premium
• Directive RoHS UE : Conforme
• Sans mercure : Oui
• Sans PVC : Oui
