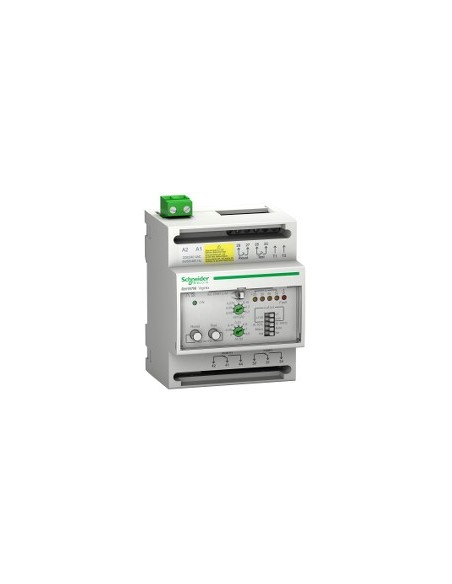

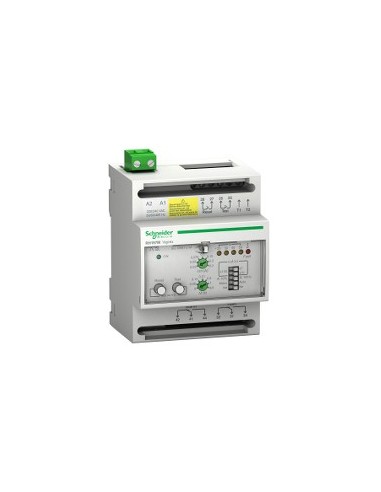

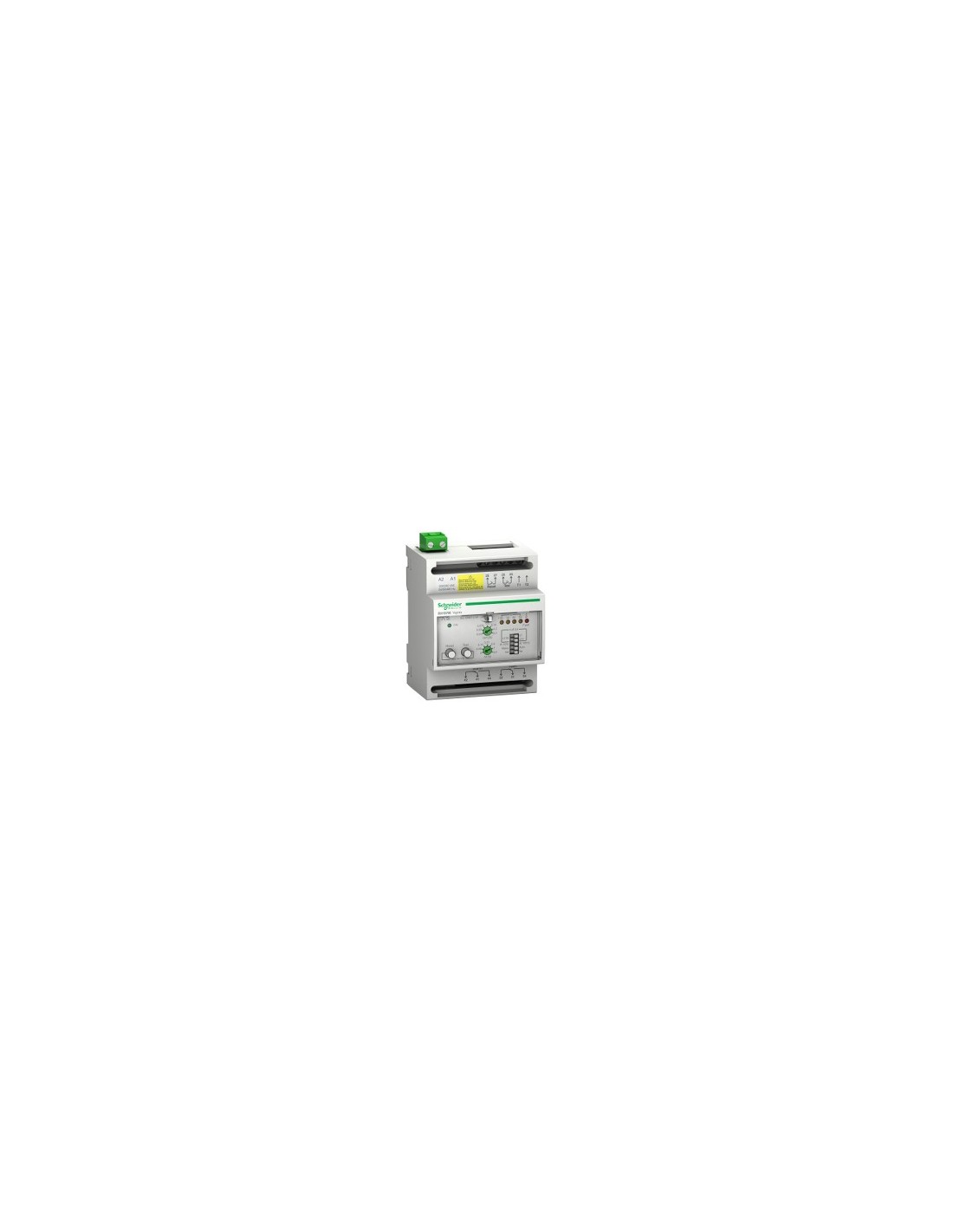

Relais de protection différentielle RH197M 230 V CA, conçu pour la détection des courants de fuite vers la terre dans les systèmes TT, TN-S et IT. S'installe sur rail DIN et permet des réglages configurables de sensibilité par alimentation, avec une plage de courant de fuite vers la terre de 0,03 à 30 A. Le déclenchement est instantané pour 0,03 A et offre jusqu'à 7 réglages de temporisation de 0 à 4,5 s pour les valeurs supérieures. Compatible avec les transformateurs toroïdaux de type A et ouverts des gammes TOA, TOA A et TOA L.
Caractéristiques techniques
- Application : Protection par relais
- Support de montage : Rail DIN
- Classe de protection contre les fuites vers la terre : Ecrire un
- Type de réglage : Configurable par alimentation
- Courant de fuite vers la terre : 0,03…30 A
- Type de réglage de temporisation du déclenchement différentiel : Instantané pour 0,03 A ; 7 réglages configurables de 0…4,5 s pour 0,03…30 A
- Seuil d'alarme : 100 % et 50 %
- Compatibilité de gamme : TOA toroïdaux différentiels fermés type A et ouverts, TOA A, TOA L
- Intensité thermique conventionnelle dans l'enveloppe : 8 A
- Charge minimale : 10 mA à 12 V
- Tension d'alimentation assignée : 220...240 V AC 50/60 Hz, 70...110 %
- Consommation de puissance : 4 VA
- Tension réseau : 1000 V - AC à 50/60 Hz - type de câble : maximum ; 1000 V - AC à 400 Hz - type de câble : maximum
- Système de mise à la terre : TT, TN-S, IT
- Résistance aux surtensions : 8 kV
- Reset : Manuel et automatique
- Fonction de test : Local et distant
- Surveillance : Composants électroniques, alimentation continue, liaison relais capteur continue
- Composition des contacts de signalisation : 1 NO
- Type de mesure : Mesure interne du courant de fuite vers la terre, plage : 80...100 %
- Temps de mise à jour : 0,5 s
- Intégrité des réglages : Protégé par couvercle scellable
- Connexions - bornes : Alimentation auxiliaire, contacts de défaut, test et reset, toroïdal, présence de tension (divers types de câble et section : 0,2…2,5 mm² flexible/rigide, AWG 24...AWG 12)
- Longueur de dégagement du câble : 7 mm
- Couple de serrage : 0,6 N·m
- Pas de 9 mm : 8
- Largeur : 71,2 mm
- Hauteur : 98,7 mm
- Profondeur : 65,8 mm
- Poids : 0,3 kg
- Grade de protection IP : IP40 (face avant), IP30 (côtés), IP20 (bornes)
- Grade de protection IK : IK07
- Catégorie de surtension : IV
- Classe de protection contre les chocs électriques : Classe II
- Compatibilité électromagnétique : Émissions conduites et rayonnées (Classe B), immunité aux RF, ESD, surtensions, interférences
- Humidité relative : 95 % à 55 °C
- Grade de contamination : 3
- Température ambiante de fonctionnement : -25…55 °C
- Température ambiante de stockage : -40…85 °C
- Directive RoHS UE : Conforme
- Sans métaux lourds toxiques : Oui
- Sans mercure : Oui
- Exonérations RoHS : Oui
- Normative RoHS Chine : Déclaration proactive (hors portée légale)
- RAEE : Élimination dans des systèmes spécifiques de collecte en UE
