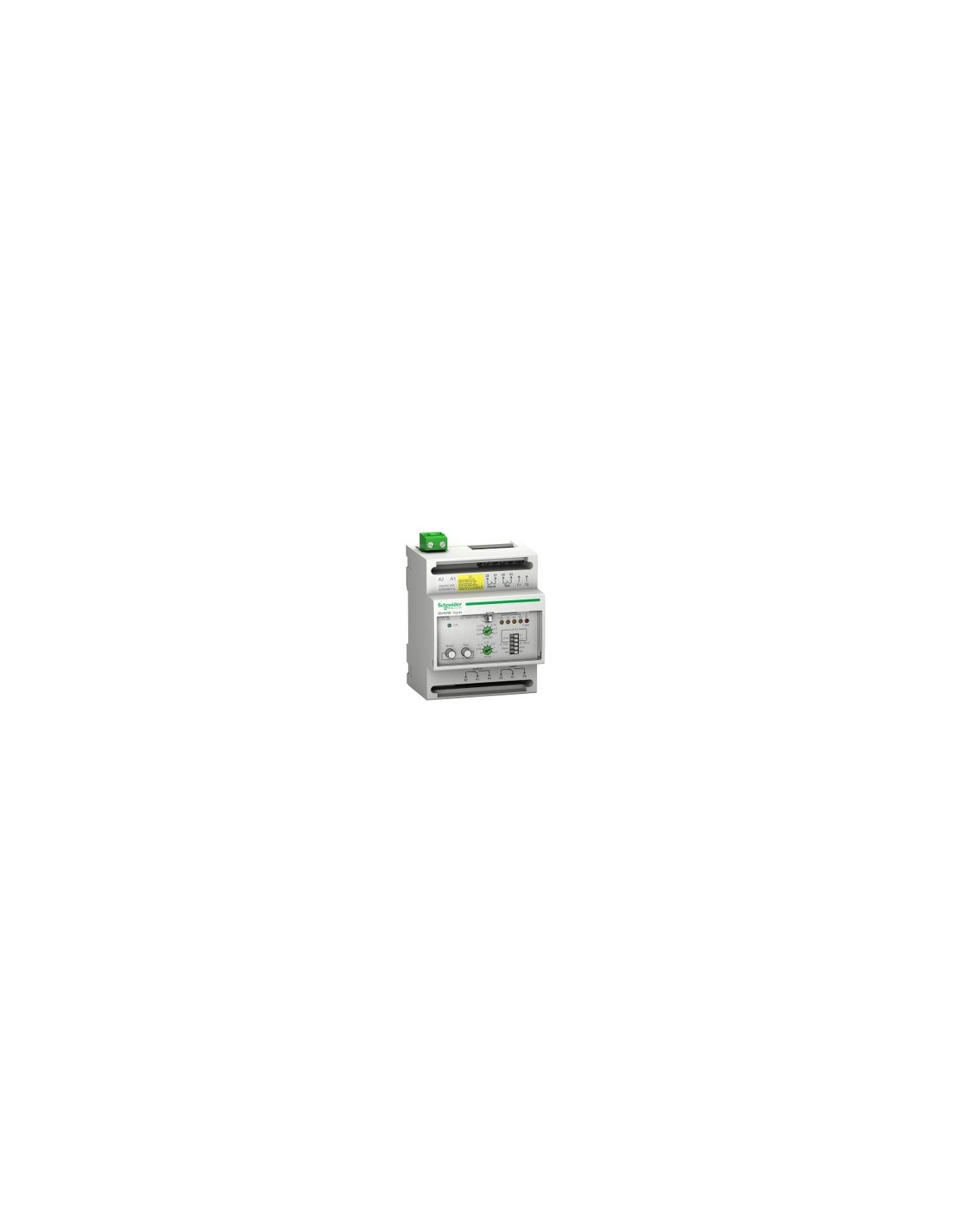

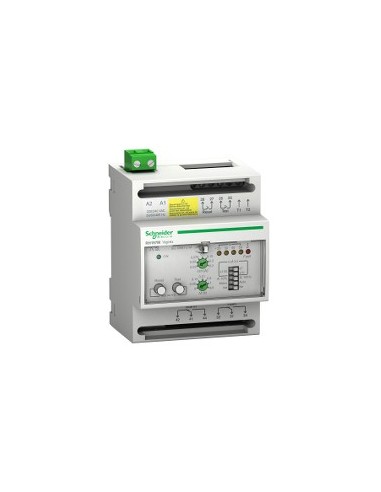

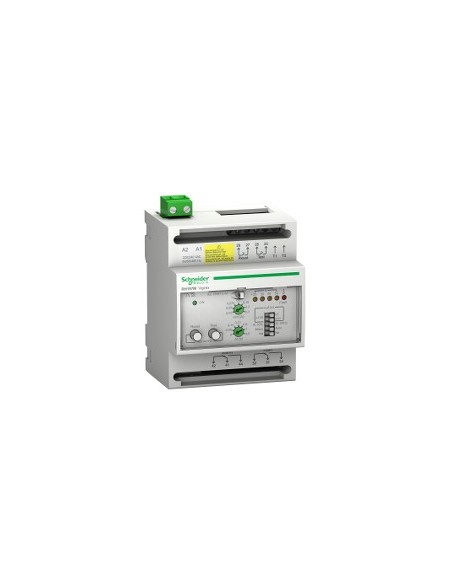

Differenzschutzrelais RH197M 230 V Wechselstrom, ausgelegt zur Erkennung von Erdschlussströmen in TT-, TN-S- und IT-Systemen. Montage auf DIN-Schiene, ermöglicht einstellbare Empfindlichkeitseinstellungen pro Leitung mit einem Erdschlussstrombereich von 0,03 bis 30 A. Die Auslösung erfolgt sofort bei 0,03 A und bietet bis zu 7 einstellbare Zeitverzögerungsstufen von 0 bis 4,5 s für Werte ab 0,03 A. Kompatibel mit toroidalen Differenztransformatoren der Typen TOA, TOA A und TOA L.
Technische Merkmale
- Anwendung: Relais-Schutz
- Montageart: DIN-Schiene
- Erdschlussschutzklasse: Escribe un
- Einstelltyp: Einstellbar pro Leitung
- Erdschlussstrom: 0,03…30 A
- Zeitverzögerungseinstellung: Sofort bei 0,03 A; bis zu 7 einstellbare Stufen von 0…4,5 s für 0,03…30 A
- Alarmgrenze: 100 % und 50 %
- Kompatibilität: TOA geschlossene Differenztransformatoren Typ A und offene Typen, TOA A, TOA L
- Thermische Nennstromdurchführung: 8 A
- Mindestlast: 10 mA bei 12 V
- Bezugsspannung: 220...240 V AC 50/60 Hz, 70...110 %
- Leistungsaufnahme: 4 VA
- Netzspannung: 1000 V - AC bei 50/60 Hz - Kabeltyp: maximal; 1000 V - AC bei 400 Hz - Kabeltyp: maximal
- Erdschutzsystem: TT, TN-S, IT
- Überspannungsfestigkeit: 8 kV
- Reset: Manuell und automatisch
- Prüffunktion: Lokal und fern
- Überwachung: Elektronische Komponenten, kontinuierliche Stromversorgung, kontinuierlicher Relais/Sensor-Verbindung
- Signalisierungskontaktart: 1 NO
- Messart: Interne Messung von Erdschlussströmen, Bereich: 80...100 %
- Aktualisierungszeit: 0,5 s
- Schutz der Einstellungen: Durch abschließbare Abdeckung gesichert
- Anschlüsse - Klemmen: Hilfsversorgung, Fehlerkontakte, Prüf- und Reset-Kontakt, toroidaler Anschluss, Spannungsanwesenheit (verschiedene Kabeltypen und Querschnitte: 0,2…2,5 mm² flexibel/hart, AWG 24...AWG 12)
- Kabelabschälmänge: 7 mm
- Knackmoment: 0,6 N·m
- Abstand der Schienenstufen: 9 mm
- Breite: 71,2 mm
- Höhe: 98,7 mm
- Tiefe: 65,8 mm
- Gewicht: 0,3 kg
- Schutzart IP: IP40 (Vorderseite), IP30 (Seiten), IP20 (Klemmen)
- Schutzart IK: IK07
- Überspannungskategorie: IV
- Schutzklasse gegen elektrische Entladungen: Klasse II
- EMV-Kompatibilität: Abgestrahlte und geleitete Emissionen (Klasse B), Immunität gegenüber RF, ESD, Überspannungen, Störungen
- Relative Luftfeuchtigkeit: 95 % bei 55 °C
- Verunreinigungsgrad: 3
- Betriebstemperatur: -25…55 °C
- Lagertemperatur: -40…85 °C
- RoHS-Richtlinie EU: Konform
- Ohne schädliche Schwermetalle: Ja
- Ohne Quecksilber: Ja
- RoHS-Ausnahmen: Ja
- RoHS-China-Norm: Proaktive Erklärung (außerhalb des gesetzlichen Anwendungsbereichs)
- Elektro-Altgeräte: Entsorgung in speziellen Sammel-Systemen in der EU
