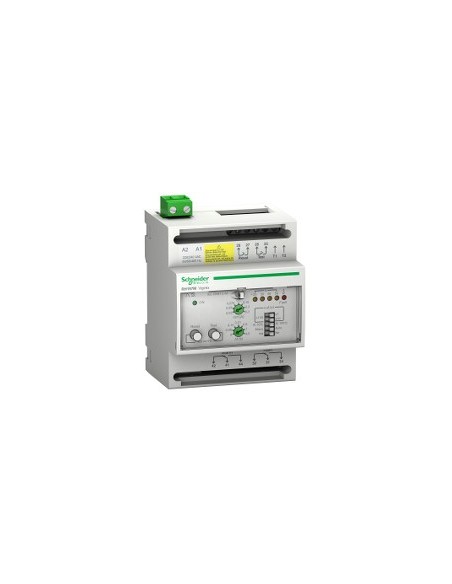

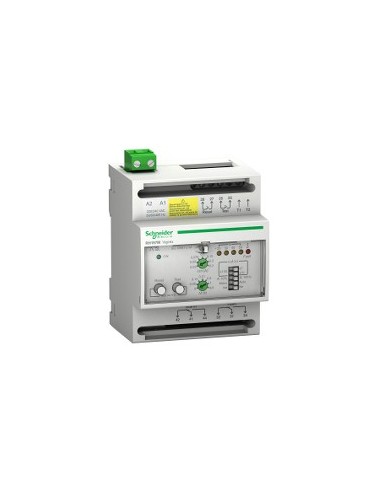

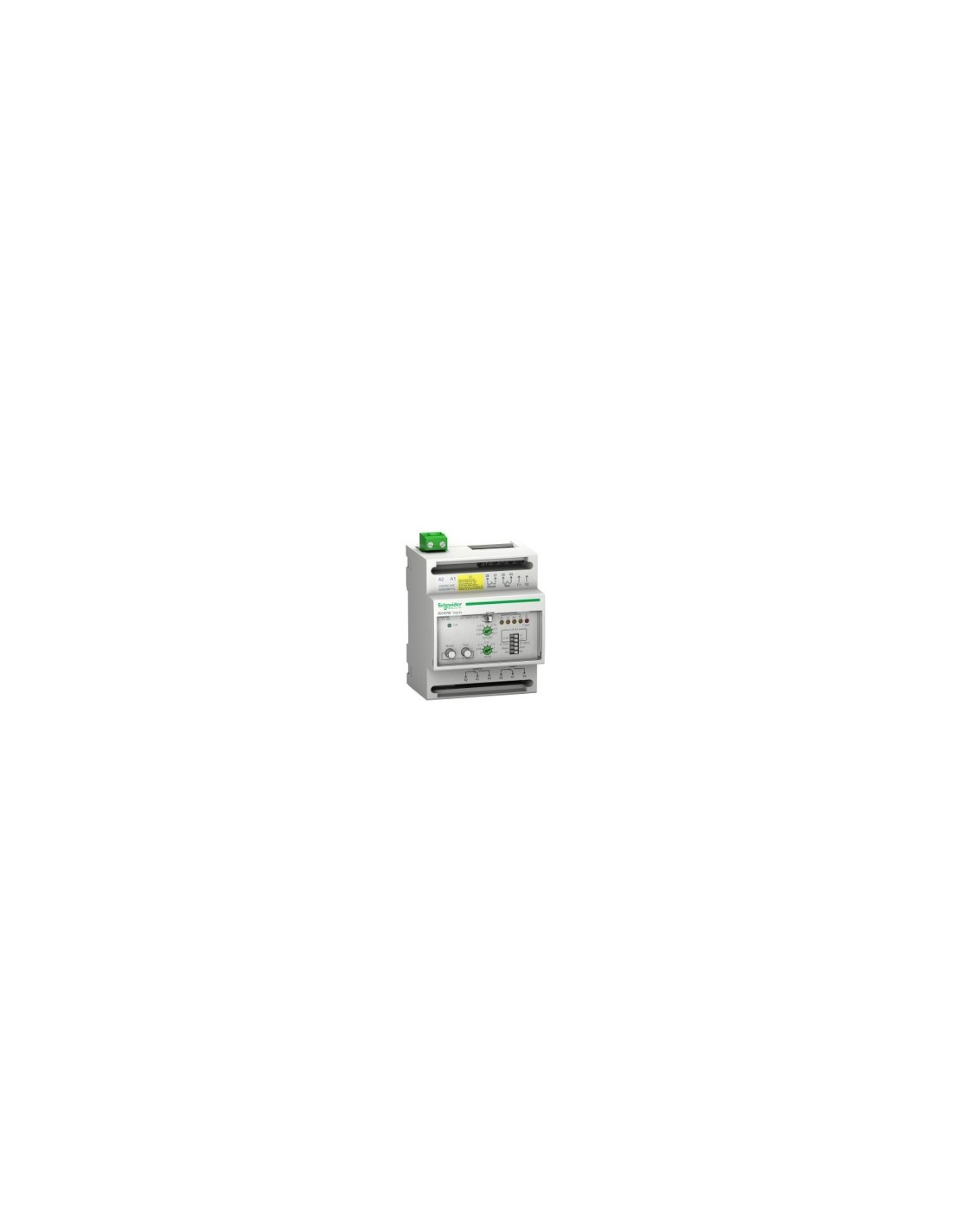

Relè di protezione differenziale RH197M 230V CA

Relè di protezione differenziale RH197M 230V CA, progettato per rilevare correnti di dispersione a terra in sistemi TT, TN-S e IT. Si monta su guida DIN e permette impostazioni configurabili della sensibilità per alimentatore, con un intervallo di corrente di dispersione a terra da 0,03 a 30 A. L'attivazione è istantanea per 0,03 A e offre fino a 7 impostazioni di temporizzazione da 0 a 4,5 s per valori superiori. Compatibile con trasformatori toroidali tipo A e aperti delle serie TOA, TOA A e TOA L.

Caratteristiche tecniche

• Applicazione: Protezione relè
• Supporto di montaggio: Guida DIN
• Classe di protezione contro dispersioni a terra: Escribe un
• Tipo di impostazione: Configurabile per alimentatore
• Corrente di dispersione a terra: 0,03…30 A
• Tipo di impostazione temporizzazione scatto differenziale: Istantanea per 0,03 A; 7 impostazioni configurabili da 0…4,5 s per 0,03…30 A
• Soglia allarme: 100 % e 50 %
• Compatibilità gamma: TOA toroidali differenziali chiusi tipo A e aperti, TOA A, TOA L
• Corrente termica convenzionale nell'involucro: 8 A
• Carico minimo: 10 mA a 12 V
• Tensione di alimentazione nominale: 220...240 V AC 50/60 Hz, 70...110 %
• Consumo potenza: 4 VA
• Tensione di rete: 1000 V - AC a 50/60 Hz - tipo cavo: massimo; 1000 V - AC a 400 Hz - tipo cavo: massimo
• Sistema di collegamento a terra: TT, TN-S, IT
• Resistenza picchi tensione: 8 kV
• Reset: Manuale e automatico
• Funzione di prova: Locale e remota
• Monitoraggio: Componenti elettronici, alimentazione continua, collegamento relè/sensore continuo
• Composizione contatti segnalazione: 1 NO
• Tipo misura: Interna corrente dispersione a terra, intervallo: 80...100 %
• Tempo aggiornamento: 0,5 s
• Immutabilità impostazioni: Protetto da coperchio sigillabile
• Connessioni - morsetti: Alimentazione ausiliaria, contatti guasto, test e reset, toroidale, presenza tensione (diversi tipi cavo e sezione: 0,2…2,5 mm² flessibile/rigido, AWG 24...AWG 12)
• Lunghezza cavo sfilato: 7 mm
• Coppia di serraggio: 0,6 N·m
• Passi da 9 mm: 8
• Larghezza: 71,2 mm
• Altezza: 98,7 mm
• Profondità: 65,8 mm
• Peso: 0,3 kg
• Grado protezione IP: IP40 (faccia anteriore), IP30 (lati), IP20 (morsetti)
• Grado protezione IK: IK07
• Categoria sovratensione: IV
• Classe protezione scariche elettriche: Classe II
• Compatibilità elettromagnetica: Emissioni condotte e irradiate (Classe B), immunità RF, ESD, sovratensioni, interferenze
• Umidità relativa: 95 % a 55 °C
• Grado contaminazione: 3
• Temperatura ambiente funzionamento: -25…55 °C
• Temperatura ambiente stoccaggio: -40…85 °C
• Direttiva RoHS UE: Conforme
• Senza metalli pesanti tossici: Sì
• Senza mercurio: Sì
• Esclusioni RoHS: Sì
• Normativa RoHS Cina: Dichiarazione proattiva (fuori dal campo legale)
• RAEE: Rifiuto in sistemi specifici di raccolta nell'UE
