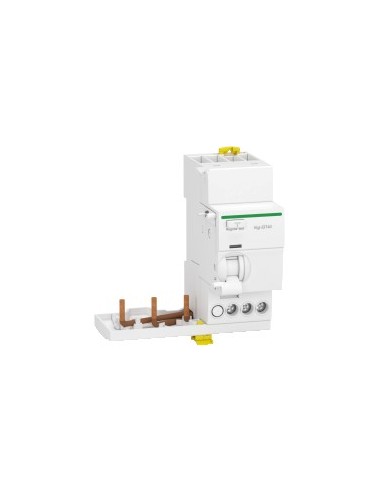

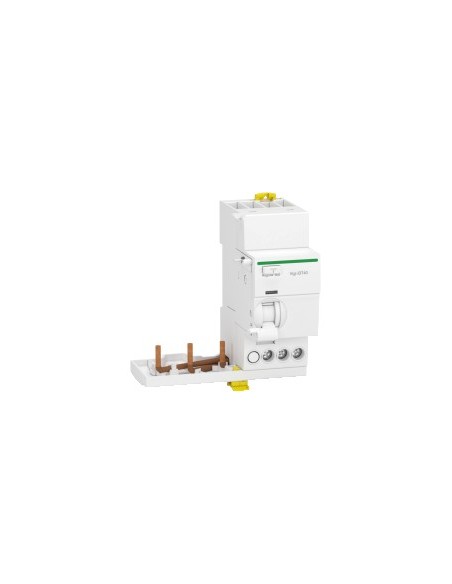

Sofortauslösender Schutzschalter 3P 25A 30mA AC der Reihe Acti9 iDT40, ausgelegt für den Schutz vor Erdschlussströmen in dreiphasigen elektrischen Anlagen. Wird an der Ausgangsseite des Systems installiert und bietet eine Empfindlichkeit von 30 mA mit sofortiger Auslösung, was eine sofortige Reaktion bei Isolationsfehlern gewährleistet. Kompatibel mit der Reihe Acti9 iDT40, montiert auf DIN-Schiene mit klemmbarer Befestigung für flexible Installation.
Technische Daten
- Anzahl der Pole: 3P
- Nennstrom [In]: 25 A
- Nennspannung für Betrieb [Ue]: 400 V AC 50 Hz
- Nennisolationsspannung [Ui]: 440 V AC 50/60 Hz
- Spannungsspitzenfestigkeit [Uimp]: 4 kV
- Erdschlussstromempfindlichkeit: 30 mA
- Schutzverzögerung: Sofort
- Typ des Erdschlussschutzes: Typ AC
- Auslösetechnologie: Spannungsunabhängig
- Netzfrequenz: 50 Hz
- Schutzart IP: IP20 (entsprechend Aktivieren/Deaktivieren Ig IP40 - Kabeltyp: modulare Hülle)
- Verschmutzungsgrad: 3
- Betriebstemperatur: -5…60 °C
- Lagertemperatur: -40…85 °C
- Maximale Betriebshöhe: 2000 m
- Relative Luftfeuchtigkeit: 95 % bei 55 °C
- Anschlüsse: Tunnelklemme unten 1…16 mm² fest, 1…10 mm² flexibel
- Länge des freigelegten Kabels: 14 mm für untere Anschlussstelle
- Drehmoment: 2 N·m
- Mechanische Haltbarkeit: 20000 Zyklen
- Elektrische Haltbarkeit: 10000 Zyklen
- Farbe: Weiß
- Montageunterlage: DIN-Schiene
- Montagetype: Klemmbar
- Elektrischer Anschluss an MCB: Über Schrauben
- Stufenabstand: 9 mm
- Höhe: 99,5 mm
- Breite: 93 mm
- Tiefe: 74 mm
- Normen: EN/IEC 61009-2-1
- Zertifizierungen: CE, NF
- Status nachhaltiges Angebot: Green Premium-Produkt
- RoHS-Verordnung EU: Konform
- REACH-Verordnung: Keine SVHC enthalten
- RoHS-Befreiungen: Ja
- RoHS-China-Vorschrift: Produkt außerhalb des Anwendungsbereichs von RoHS China
- Altgeräte-Rücknahme: Entsorgung gemäß speziellem Sammelsystem in der EU
- Halogengehalt: Keine Halogene
Das Gerät zeichnet sich durch hohe mechanische und elektrische Haltbarkeit aus und eignet sich für industrielle und gewerbliche Umgebungen mit anspruchsvollen Betriebsbedingungen. Sein kompakter Aufbau und die Kompatibilität mit der Acti9 iDT40-Reihe erleichtern die Integration in elektrische Verteilungsanlagen.
