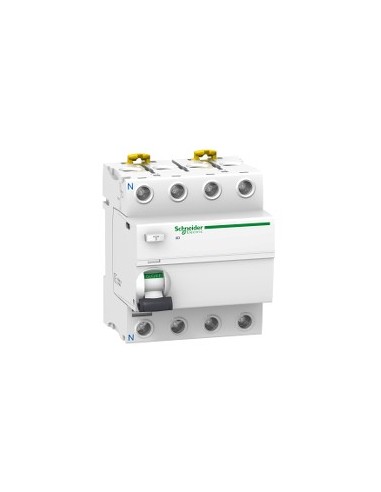

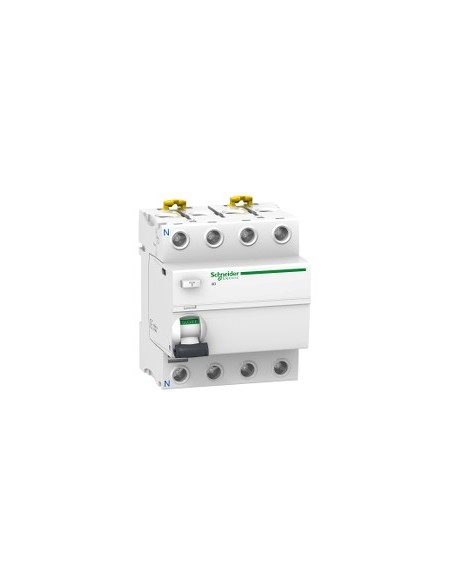

Differenzschutzschalter Acti9 iID 4P 25A 300mA AC

Differenzschutzschalter Typ AC der Serie Acti9 iID, ausgelegt zum Schutz dreiphasiger elektrischer Installationen mit Neutralleiter. Bietet sofortige Schutzfunktion gegen Erdschlussströme Typ AC mit einer Empfindlichkeit von 300 mA, kompatibel mit Wechselstromnetzen 50/60 Hz und Nennspannungen von 380 bis 415 V. Die spannungsunabhängige Auslösetechnologie gewährleistet einen Betrieb auch bei niedriger Spannung.

Technische Merkmale

• Anzahl der Pole: 4P
• Neutralleiterposition: Links
• Nennstrom [In]: 25 A
• Netztyp: AC
• Erdschlussempfindlichkeit: 300 mA
• Schutzverzögerung: Sofort
• Schutzklasse: Typ AC
• Platzierung im System: Ausgang
• Netzfrequenz: 50/60 Hz
• Nennspannung im Betrieb [Ue]: 380...415 V AC 50/60 Hz
• Auslösetechnologie: Spannungsunabhängig
• Verbindungsfähigkeit und Schaltleistung: Idm 1500 A, Im 1500 A
• Kurzschlussstromfestigkeit: 10 kA
• Nennisolationsspannung [Ui]: 500 V AC 50/60 Hz
• Spannungsspitzenbeständigkeit [Uimp]: 6 kV
• Überspannungsstrom: 250 A
• Positionsanzeige: Ja
• Bedienung: Hebel
• Montageart: Clipsicherung
• Montageunterlage: DIN-Schiene
• Stufenabstand: 9 mm, 8 Stufen
• Höhe: 91 mm
• Breite: 72 mm
• Tiefe: 73,5 mm
• Gewicht: 0,37 kg
• Farbe: Weiß
• Mechanische Haltbarkeit: 20000 Zyklen
• Elektrische Haltbarkeit: AC-1, Zustand 1, 15000 Zyklen
• Sperreigenschaften: Schlossvorrichtung
• Anschlüsse: Einzelklemme oben oder unten, 1…35 mm² fest, 1…25 mm² flexibel, mit Klemme
• Kabelabschälmänge: 14 mm oben oder unten
• Drehmoment: 3,5 N·m oben oder unten
• Kompatibilitätscode: IID
• Normen: EN/IEC 61008-1
• Schutzart IP: IP20 (entsprechend Aktivieren/Deaktivieren Ig IP40 - Kabeltyp: modulare Hülle)
• Schmutzgrad: 3
• EMV-Verträglichkeit: Impulsbeständigkeit 8/20 µs, 250 A (entsprechend EN/IEC 61008-1)
• Betriebstemperatur: -5…60 °C
• Lagertemperatur: -40…85 °C
• Umweltfreundliches Angebot: Green Premium-Produkt
• REACH-Richtlinie: Ohne SVHC
• RoHS-Richtlinie EU: Konform
• Ohne Quecksilber: Ja
• RoHS-Ausnahmen: Ja
• RoHS-China-Norm: Nicht anwendbar
• Altfallentsorgung: Muss gemäß spezifischem System in der EU recycelt werden
• Halogengehalt: Keine Halogene in Kunststoffen
