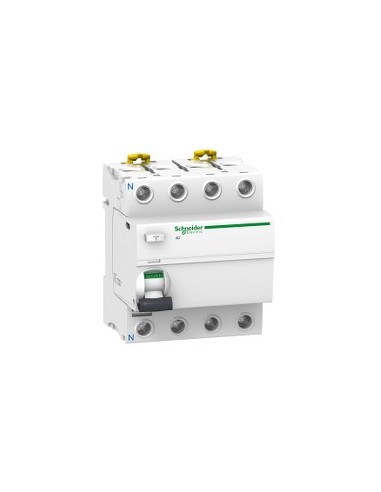

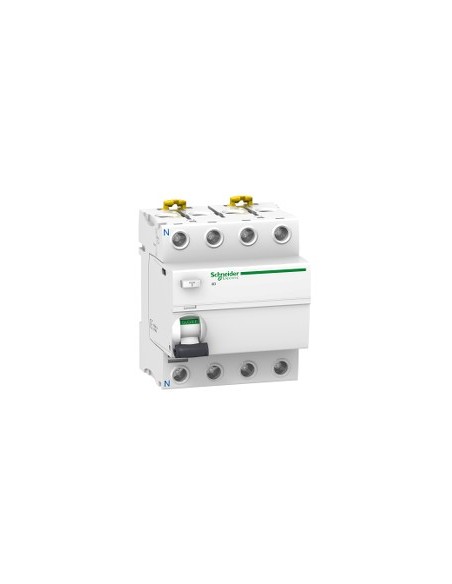

Interruttore differenziale Acti9 iID 4P 25A 300mA AC

Interruttore differenziale tipo AC della gamma Acti9 iID, progettato per proteggere impianti elettrici trifasi con neutro. Offre protezione istantanea contro le perdite di corrente a terra di tipo AC con sensibilità di 300 mA, compatibile con reti AC 50/60 Hz e tensioni nominali da 380 a 415 V. La sua tecnologia di scatto indipendente dalla tensione garantisce il funzionamento anche in condizioni di bassa tensione.

Caratteristiche tecniche

• Numero di poli: 4P
• Posizione del neutro: Sinistra
• Corrente nominale [In]: 25 A
• Tipo di rete: AC
• Sensibilità di perdita a terra: 300 mA
• Ritardo di protezione: Istantaneo
• Classe di protezione: Tipo AC
• Posizione nel sistema: Uscita
• Frequenza di rete: 50/60 Hz
• Tensione nominale di impiego [Ue]: 380...415 V AC 50/60 Hz
• Tecnologia di scatto: Indipendente dalla tensione
• Potere di connessione e interruzione: Idm 1500 A, Im 1500 A
• Corrente condizionata di cortocircuito: 10 kA
• Tensione nominale di isolamento [Ui]: 500 V AC 50/60 Hz
• Resistenza ai picchi di tensione [Uimp]: 6 kV
• Corrente di sovratensione: 250 A
• Indicatore di posizione del contatto: Sì
• Tipo di controllo: Maniglia
• Tipo di montaggio: Regolabile con morsetto
• Supporto di montaggio: Profilo DIN
• Passi da 9 mm: 8
• Altezza: 91 mm
• Larghezza: 72 mm
• Profondità: 73,5 mm
• Peso: 0,37 kg
• Colore: Bianco
• Durata meccanica: 20000 cicli
• Durata elettrica: AC-1, stato 1, 15000 cicli
• Descrittori di blocco: Dispositivo di chiusura con lucchetto
• Connessioni: Morsetto singolo in alto o in basso, 1…35 mm² rigido, 1…25 mm² flessibile, con morsetto
• Lunghezza del filo scoperto: 14 mm in alto o in basso
• Coppia di serraggio: 3,5 N·m in alto o in basso
• Codice di compatibilità: IID
• Norme: EN/IEC 61008-1
• Grado di protezione IP: IP20 (conforme a Attivare/Disattivare Ig IP40 - tipo di cavo: involucro modulare)
• Grado di inquinamento: 3
• Compatibilità elettromagnetica: Resistenza agli impulsi 8/20 µs, 250 A (conforme a EN/IEC 61008-1)
• Temperatura ambiente di funzionamento: -5…60 °C
• Temperatura ambiente di stoccaggio: -40…85 °C
• Stato di offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Senza SVHC
• Direttiva RoHS UE: Conforme
• Senza mercurio: Sì
• Esclusioni RoHS: Sì
• Normativa RoHS Cina: Fuori ambito
• RAEE: Deve essere riciclato secondo il sistema specifico nell'UE
• Presenza di alogeni: Senza alogeni nei plastici
