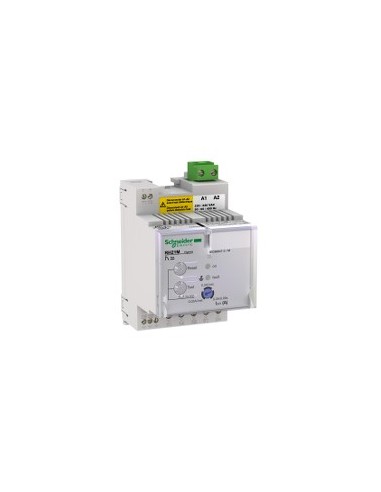

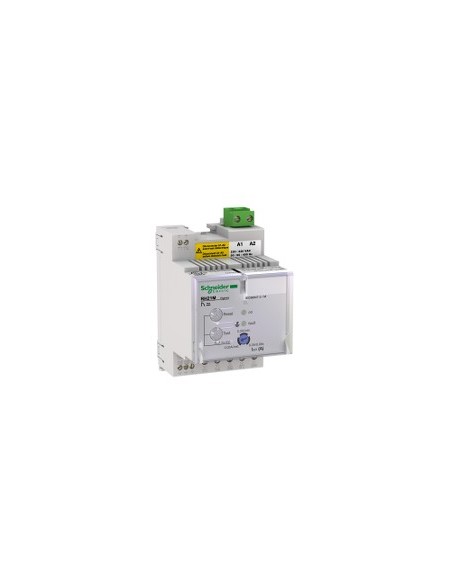

Differenzschutzrelais RH21M für elektrische Installationen mit Spannungen von 220–240 V AC bei 50/60/400 Hz. Bietet interne Detektion von Restströmen mit einstellbaren Werten von 0,03 A oder 0,3 A, sofortige Zeitverzögerung bei 0,03 A und feste Zeitverzögerung von 0,06 s bei 0,3 A. Kompatibel mit toroidalen Transformatoren der Typen A und offen der Serien TOA, TOA A und TOA L. Montage auf DIN-Schiene, ermöglicht kontinuierliche Überwachung des Reststroms im Bereich von 80 bis 100 %.
Technische Merkmale
- Anwendung: Relais-Schutz
- Montageart: DIN-Schiene
- Leckstromschutzklasse: Escribe un
- Einstelltyp: Konfigurierbar über Versorgung
- Leckstrom: 0,03 A, 0,3 A
- Zeitverzögerungseinstellung: Sofort bei 0,03 A, Sofort bei 0,3 A, Feste Zeitverzögerung 0,06 s bei 0,3 A
- Kompatibilität: TOA toroidale Differenzschutz, geschlossen Typ A und offen, TOA A, TOA L
- [Ithe] Konventionelle thermische Stromstärke im Gehäuse: 8 A
- Mindestlast: 10 mA bei 12 V
- [Us] Nennversorgungsspannung: 220...240 V AC 50/60 Hz 55...110 %
- Leistungsaufnahme: 4 VA
- Netzspannung: 1000 V - AC bei 50/60 Hz - Kabeltyp: maximal; 1000 V - AC bei 400 Hz - Kabeltyp: maximal
- Erdbodensystem: IT, TT, TN-S
- [Uimp] Überspannungsbeständigkeit: 8 kV
- Reset: Manueller Wiederanschluss
- Prüffunktion: Lokal, Fernprüfung
- Überwachung: Elektronik - Kabeltyp: kontinuierlich; Versorgung - Kabeltyp: kontinuierlich; Relais/Sensor-Verbindung - Kabeltyp: kontinuierlich
- Messart: Interne Messung des Erdungsstroms, Bereich: 80...100 %
- Schutz der Einstellungen: Durch abschließbare Abdeckung gesichert
- Verbindungen - Klemmen: Hilfsversorgung, Zustand 1 Kabelschraube(n) 0,2…2,5 mm² flexibel AWG 24...AWG 12; Fehlerkontakte, Zustand 1 Klemme Schraube(n) 0,2…2,5 mm² flexibel AWG 24...AWG 12; Testkontakte und Reset-Klemme, Zustand 1 Klemme Schraube(n) 0,14…1 mm² flexibel AWG 26...AWG 16; Toroid, Zustand 1 Klemme Schraube(n) 0,14…1 mm² flexibel AWG 26...AWG 16; Spannungsanwesenheit, Zustand 1 Klemme Schraube(n) 0,2…2,5 mm² flexibel AWG 24...AWG 12
- Kabel-Länge für Klemmenanschluss: Hilfsversorgung, Zustand 1 7 mm für obere Verbindung; Fehlerkontakte, Zustand 1 8 mm für untere Verbindung; Testkontakte und Reset-Klemme, Zustand 1 5 mm für untere Verbindung; Toroid, Zustand 1 5 mm für obere Verbindung; Spannungsanwesenheit, Zustand 1 8 mm für untere Verbindung
- Knackdrehmoment: Hilfsversorgung, Zustand 1 0,6 N.m oben; Fehlerkontakte, Zustand 1 0,6 N.m unten; Testkontakte und Reset-Klemme, Zustand 1 0,25 N.m unten; Toroid, Zustand 1 0,25 N.m oben; Spannungsanwesenheit, Zustand 1 0,6 N.m unten
- Abstand zwischen 9 mm: 6
- Breite: 54 mm
- Höhe: 81 mm
- Tiefe: 74 mm
- Gewicht des Produkts: 0,3 kg
- Schutzart IP: Frontseite, Zustand 1 IP40; Seitenteile, Zustand 1 IP30; Anschlussklemmen, Zustand 1 IP20
- Schutzart IK: IK07
- Mechanische Festigkeit: Feuerbeständigkeit gemäß IEC 60695-2-1; Schutzart IK 2 Joule, Zustand 1 IK07; Vibrationen 13,2–100 Hz, Zustand 1 0,7 g; Vibrationen 2–13,2 Hz, Zustand 1 +/- 1 mm
- Kompatibilitätscode: RH21M
- Überspannungskategorie: IV
- Schutzklasse gegen elektrische Entladungen: Klasse II
- EMV-Kompatibilität: Leitungs- und Strahlungs-Emissionen, Zustand 1 B gemäß CISPR 11; Prüfung der Strahlungs-Immunität, Zustand 1 3 gemäß IEC 61000-4-6; Prüfung der Immunität gegen elektrostatische Entladung, Zustand 1 4 gemäß IEC 61000-4-2; Immunität gegen hohe Leistung, Zustand 1 4 gemäß IEC 61000-4-5; Immunität gegen niedrige Leistung, Zustand 1 4 gemäß IEC 61000-4-4; Strahlungs-Immunität, Zustand 1 3 gemäß IEC 61000-4-3
- Relative Luftfeuchtigkeit: 95 % bei 55 °C
- Verunreinigungsgrad: 3
- Betriebstemperatur: -35…70 °C
- Lagertemperatur: -55…85 °C
- Status nachhaltiger Angebot: Green Premium-Produkt
- REACH-Richtlinie: Die Referenz enthält keine SVHC
- RoHS-UE-Richtlinie: Konform
- Ohne Quecksilber: Ja
- RoHS-Ausnahmen: Ja
- RoHS-China-Norm: Produkt außerhalb des RoHS-China-Bereichs. Informationsmeldung zu Stoffen
- Elektro-Altgeräte: Im europäischen Markt muss das Produkt gemäß einem speziellen Rücknahmesystem entsorgt werden und niemals in einen Müllcontainer gelangen
- Ohne PVC: Ja
