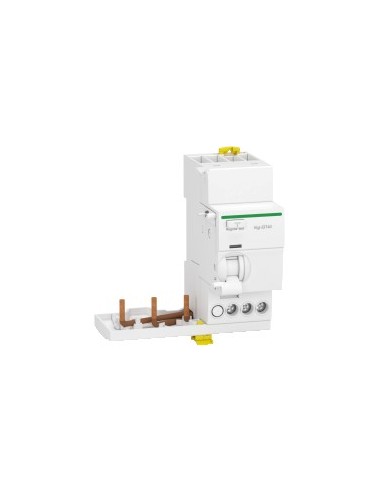

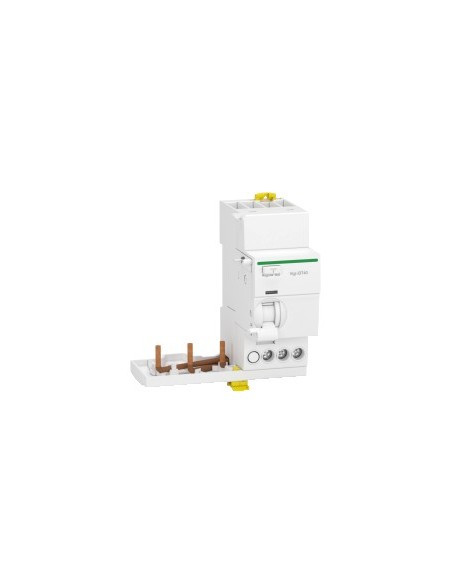

Blocco Vigi 3P 25A 30mA AC istantaneo della gamma Acti9 iDT40, progettato per la protezione contro le correnti di dispersione negli impianti elettrici trifasi. Si installa in uscita dal sistema e offre una sensibilità di 30 mA con azionamento istantaneo, garantendo una risposta immediata in caso di guasti di isolamento. Compatibile con la gamma Acti9 iDT40, si monta su profilo DIN con fissaggio a clip per un'installazione flessibile.
Caratteristiche tecniche
- Numero di poli: 3P
- Corrente nominale [In]: 25 A
- Tensione nominale di impiego [Ue]: 400 V AC 50 Hz
- Tensione nominale di isolamento [Ui]: 440 V AC 50/60 Hz
- Resistenza ai picchi di tensione [Uimp]: 4 kV
- Sensibilità di dispersione a terra: 30 mA
- Ritardo di protezione: Istantaneo
- Classe di protezione contro le dispersioni: Tipo AC
- Tecnologia di azionamento: Indipendente dalla tensione
- Frequenza di rete: 50 Hz
- Grado di protezione IP: IP20 (conforme a Attivare/Disattivare Ig IP40 - tipo di cavo: involucro modulare)
- Grado di inquinamento: 3
- Temperatura ambiente di funzionamento: -5…60 °C
- Temperatura ambiente di stoccaggio: -40…85 °C
- Altitudine massima di funzionamento: 2000 m
- Umidità relativa: 95 % a 55 °C
- Connessioni: Morsetto a tunnel inferiore 1…16 mm² rigido, 1…10 mm² flessibile
- Lunghezza del cavo sguainato: 14 mm per connessione inferiore
- Coppia di serraggio: 2 N·m
- Durata meccanica: 20000 cicli
- Durata elettrica: 10000 cicli
- Colore: Bianco
- Supporto di montaggio: Profilo DIN
- Tipo di montaggio: Regolabile a clip
- Connessione elettrica al MCB: Mediante viti
- Passi da 9 mm: 4
- Altezza: 99,5 mm
- Larghezza: 93 mm
- Profondità: 74 mm
- Norme: EN/IEC 61009-2-1
- Certificazioni: CE, NF
- Stato di offerta sostenibile: Prodotto Green Premium
- Direttiva RoHS UE: Conforme
- Regolamento REACh: Non contiene SVHC
- Esclusioni RoHS: Sì
- Normativa RoHS Cina: Prodotto al di fuori dell'ambito RoHS Cina
- RAEE: Deve essere smaltito secondo il sistema di raccolta specifico nell'UE
- Presenza di alogeni: Senza alogeni
Il dispositivo si distingue per la sua elevata durata meccanica ed elettrica, adatto a ambienti industriali e commerciali con condizioni operative esigenti. Il suo design compatto e la compatibilità con la gamma Acti9 iDT40 facilitano l'integrazione nei sistemi di distribuzione elettrica.
