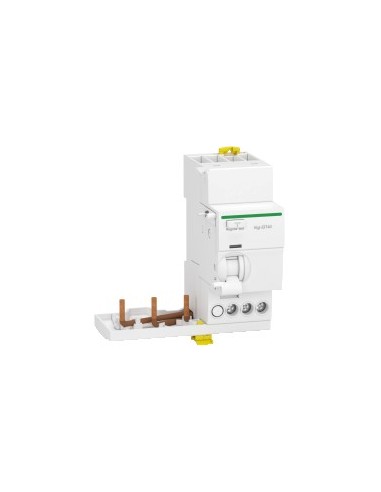

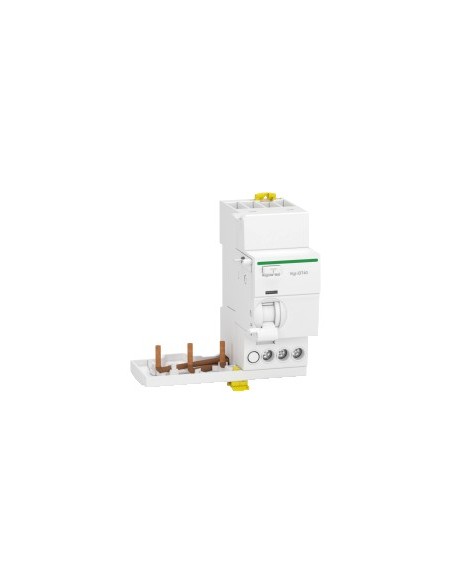

Bloc Vigi 3P 25A 30mA AC instantané de la gamme Acti9 iDT40, conçu pour la protection contre les fuites de courant dans les installations électriques triphasées. Installé en sortie du système, il offre une sensibilité de 30 mA avec déclenchement instantané, garantissant une réponse immédiate en cas de défaut d'isolation. Compatible avec la gamme Acti9 iDT40, il se monte sur rail DIN avec fixation par clip pour une installation flexible.
Caractéristiques techniques
- Nombre de pôles : 3P
- Courant nominal [In] : 25 A
- Tension nominale d'utilisation [Ue] : 400 V AC 50 Hz
- Tension nominale d'isolation [Ui] : 440 V AC 50/60 Hz
- Résistance aux surtensions [Uimp] : 4 kV
- Sensibilité de fuite de terre : 30 mA
- Délai de protection : Instantané
- Classe de protection contre les fuites : Type AC
- Technologie de déclenchement : Indépendante de la tension
- Grade de protection IP : IP20 (conforme à Activer/désactiver Ig IP40 - type de câble : enveloppe modulaire)
- Grade de contamination : 3
- Température ambiante de fonctionnement : -5…60 °C
- Température ambiante de stockage : -40…85 °C
- Altitude maximale de fonctionnement : 2000 m
- Humidité relative : 95 % à 55 °C
- Connexions : Bornier à tunnel inférieur 1…16 mm² rigide, 1…10 mm² flexible
- Longueur de câble nu : 14 mm pour connexion inférieure
- Couple de serrage : 2 N·m
- Durabilité mécanique : 20000 cycles
- Durabilité électrique : 10000 cycles
- Couleur : Blanc
- Support de montage : Rail DIN
- Type de montage : Fixation réglable par clip
- Connexion électrique au disjoncteur : Par vis
- Pas de 9 mm : 4
- Hauteur : 99,5 mm
- Largeur : 93 mm
- Profondeur : 74 mm
- Normes : EN/IEC 61009-2-1
- Certifications : CE, NF
- État de l'offre durable : Produit Green Premium
- Directive RoHS UE : Conforme
- Règlement REACh : Ne contient pas de SVHC
- Exonérations RoHS : Oui
- Réglementation RoHS Chine : Produit hors du champ d'application du RoHS Chine
- RAEE : Doit être éliminé selon le système de collecte spécifique en UE
- Présence d'halogènes : Sans halogènes
Le dispositif se distingue par sa haute durabilité mécanique et électrique, adapté aux environnements industriels et commerciaux exigeants. Son design compact et sa compatibilité avec la gamme Acti9 iDT40 facilitent son intégration dans les systèmes de distribution électrique.
