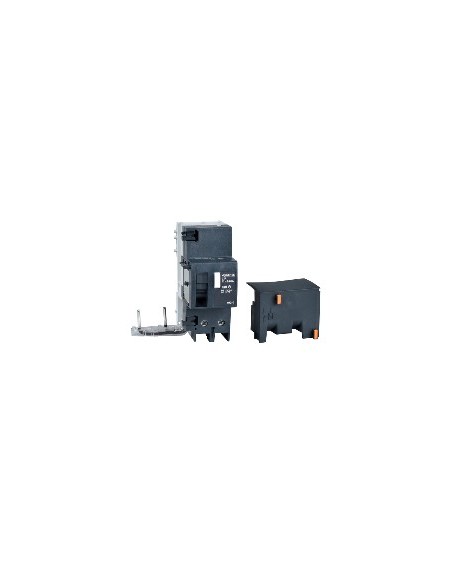

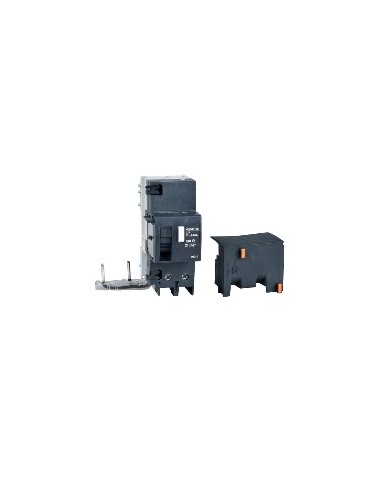

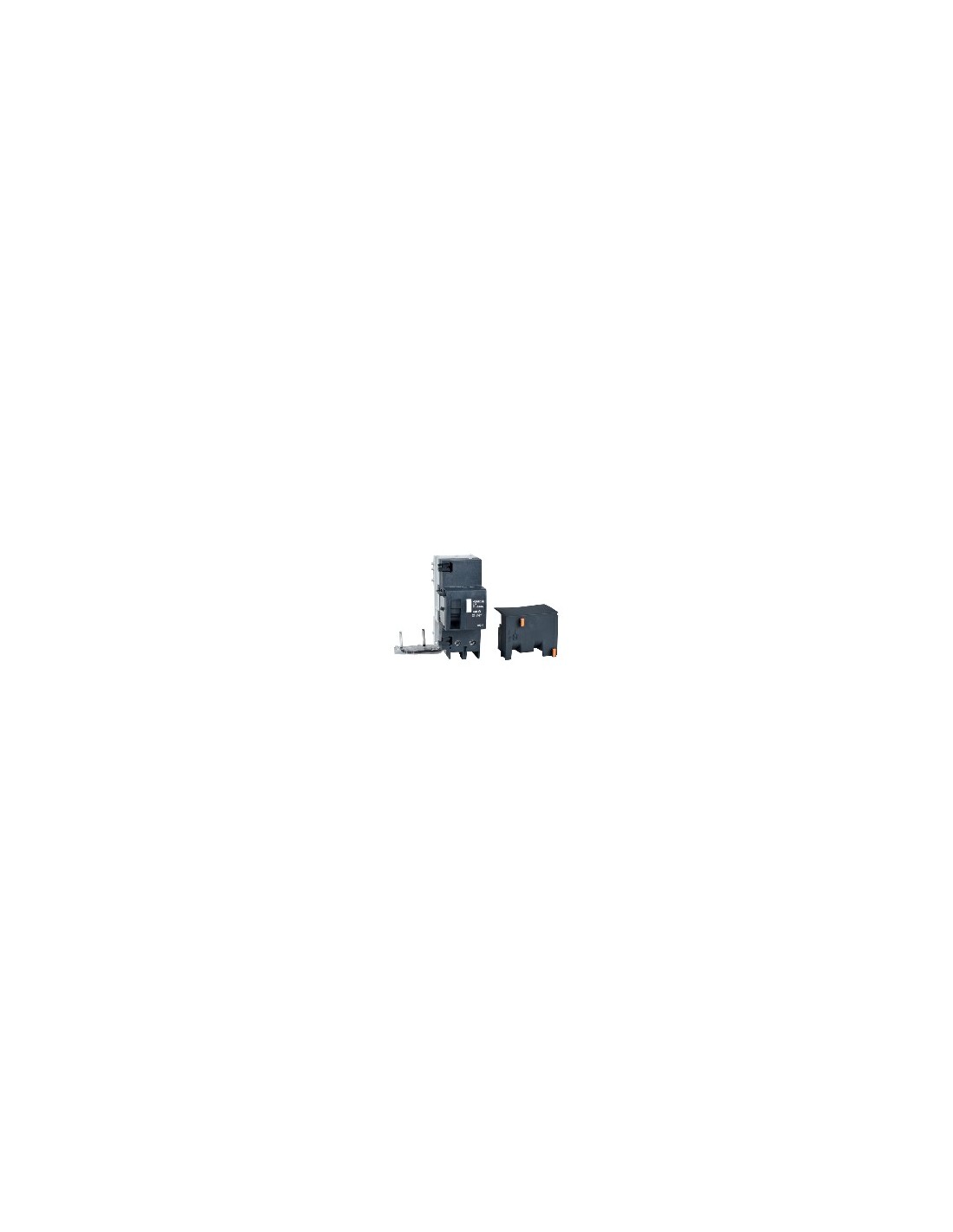

Bloc Vigi NG125 2P avec courant nominal de 63 A et sensibilité de fuite à la terre de 300 mA, conçu pour protéger les circuits électriques dans les installations de petits commerces. Son fonctionnement est indépendant de la tension, garantissant une réponse fiable sur des réseaux AC 50/60 Hz avec une tension nominale d'utilisation comprise entre 230 et 415 V. Il est installé en sortie du système et offre une protection sélective contre les fuites à la terre.
Caractéristiques techniques
- Nombre de pôles : 2P
- Courant nominal [In] : 63 A
- Type de réseau : AC
- Sensibilité de fuite à la terre : 300 mA
- Retard de protection : Sélectif
- Position dans le système : Sortie
- Tension nominale d'utilisation [Ue] : 230...415 V AC 50/60 Hz
- Technologie de déclenchement courant résiduel : Indépendante de la tension
- Tension nominale d'isolation [Ui] : 690 V AC 50/60 Hz conforme à En> 50 A
- Résistance aux surtensions [Uimp] : 8 kV conforme à En> 50 A
- Support de montage : Rail DIN symétrique de 35 mm
- Connexion électrique au disjoncteur : Par vis
- Pas de 9 mm : 5
- Hauteur : 118 mm
- Largeur : 99 mm
- Profondeur : 81 mm
- Poids du produit : 0,25 kg
- Durabilité électrique : 10000 cycles conforme à En> 50 A
- Connexions - bornes : Bornes de type tunnel 1…35 mm² flexible, 1,5…50 mm² rigide
- Longueur de câble à dénuder pour raccorder les bornes : 20 mm
- Couple de serrage : 3,5 N·m
- Compatibilité du produit : Bornier
- Code de compatibilité : VLS
- Segment de marché : Petits commerces
- Normes : En> 50 A
- Grade de protection IP : IP40 conforme à En> 50 A
- Niveau de contamination : 3 conforme à En> 50 A
- Compatibilité électromagnétique : Résistance aux impulsions 8/20 µs, 5000 A conforme à En> 50 A
- Tropicalisation : 2 conforme à IEC 60068-1
- Humidité relative : 95 % à 55 °C
- Altitude maximale de fonctionnement : 2000 m
- État de disponibilité durable : Produit Green Premium
- Règlement REACh : La référence ne contient pas de SVHC
- Directive RoHS UE : Conforme
- Sans mercure : Oui
- Informations sur les exemptions RoHS : Oui
- Réglementation RoHS Chine : Produit hors du champ d'application du RoHS Chine. Déclaration informative sur les substances
- RAEE : Sur le marché de l'Union européenne, le produit doit être éliminé selon un système spécifique de collecte des déchets et jamais jeté dans une poubelle
