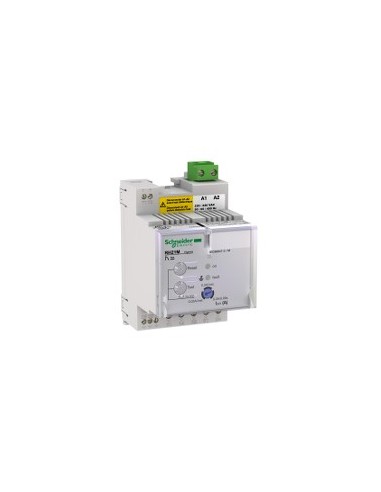

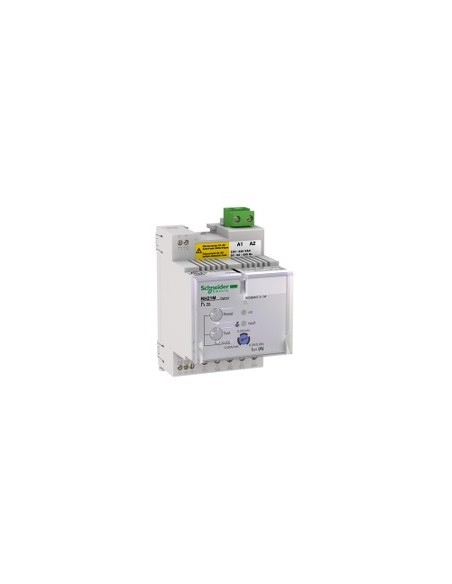

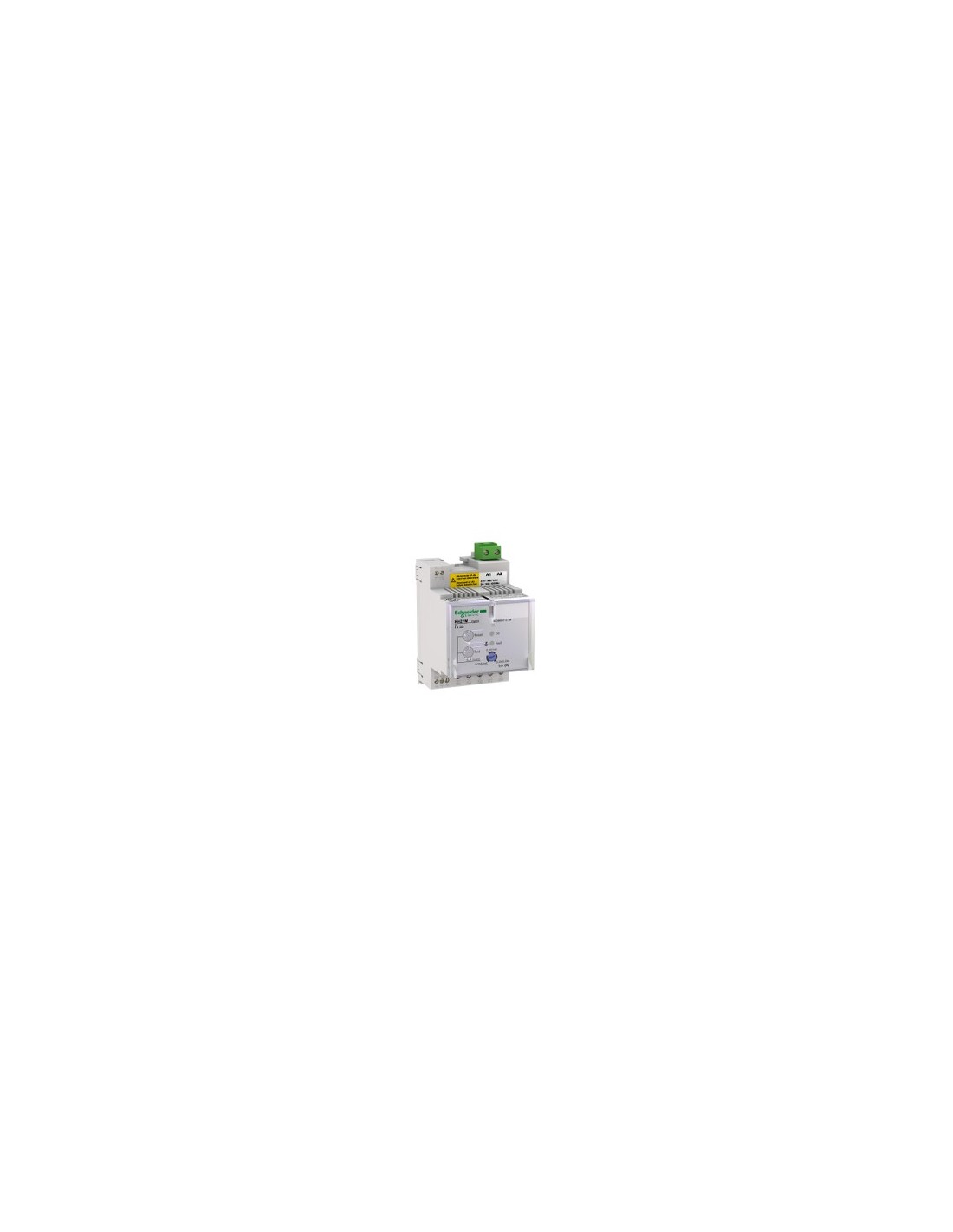

Relais différentiel type A pour protection contre les courants de fuite à la terre, conçu pour les installations industrielles et commerciales. Montage sur rail DIN, compatible avec les transformateurs toroïdaux type A ouverts et fermés des gammes Vigirex TOA, Vigirex A et Vigirex L. Alimentation 12...24 V AC 50/60 Hz ou 12...48 V CC, réglage configurable de la sensibilité (0,03 A ou 0,3 A) et temporisation instantanée pour 0,03 A et 0,3 A, fixe à 0,06 s pour 0,3 A.
Caractéristiques techniques
- Classe de protection contre les fuites à la terre : Type A
- Type de réglage : Configurable par alimentation
- Courant de fuite à la terre : 0,03 A, 0,3 A
- Type de réglage du temporisateur de déclenchement différentiel : Instantané pour 0,03 A et 0,3 A ; fixe à 0,06 s pour 0,3 A
- Tension d'alimentation nominale : 12...24 V AC 50/60 Hz, 55...120 % ; 12...48 V courant continu, 55...120 %
- Consommation : 4 VA
- Tension réseau : 1000 V AC à 50/60 Hz, maximum 1000 V AC à 400 Hz
- Système de mise à la terre : TN-S, TT, IT
- Résistance aux surtensions : 8 kV
- Réinitialisation : Manuelle
- Fonction de test : Test local et à distance
- Surveillance : Continue sur composants électroniques, alimentation et liaison relais capteur
- Mesure interne du courant de fuite à la terre : Plage 80...100 %
- Intégrité des réglages : Protégée par couvercle scellable
- Indice de protection IP : IP40 (face avant), IP30 (côtés), IP20 (bornes)
- Indice de protection IK : IK07
- Catégorie de surtension : IV
- Classe de protection contre les chocs électriques : Classe II
- Compatibilité électromagnétique : Émissions conduites et rayonnées (Classe B), immunité aux RF, ESD, surtensions et vibrations
- Température ambiante de fonctionnement : -35…70 °C
- Température ambiante de stockage : -55…85 °C
- Humidité relative : 95 % à 55 °C
- Grade de contamination : 3
- Poids : 0,3 kg
- Dimensions : 54 mm (largeur), 81 mm (hauteur), 74 mm (profondeur)
- Connexions : Bornes à vis avec section de câble flexible de 0,14…4 mm² et rigide de 0,2…4 mm²
- Couple de serrage : 0,25 N·m à 0,6 N·m selon borne
- Longueur de dénudage du câble : 5 mm à 8 mm selon connexion
- Pas de 9 mm : 6
- État de disponibilité durable : Produit Green Premium
- Directive RoHS UE : Conforme
- Contient des SVHC au-dessus du seuil (REACh)
- RAEE : À recycler selon le système spécifique en UE
- Sans mercure, sans PVC
