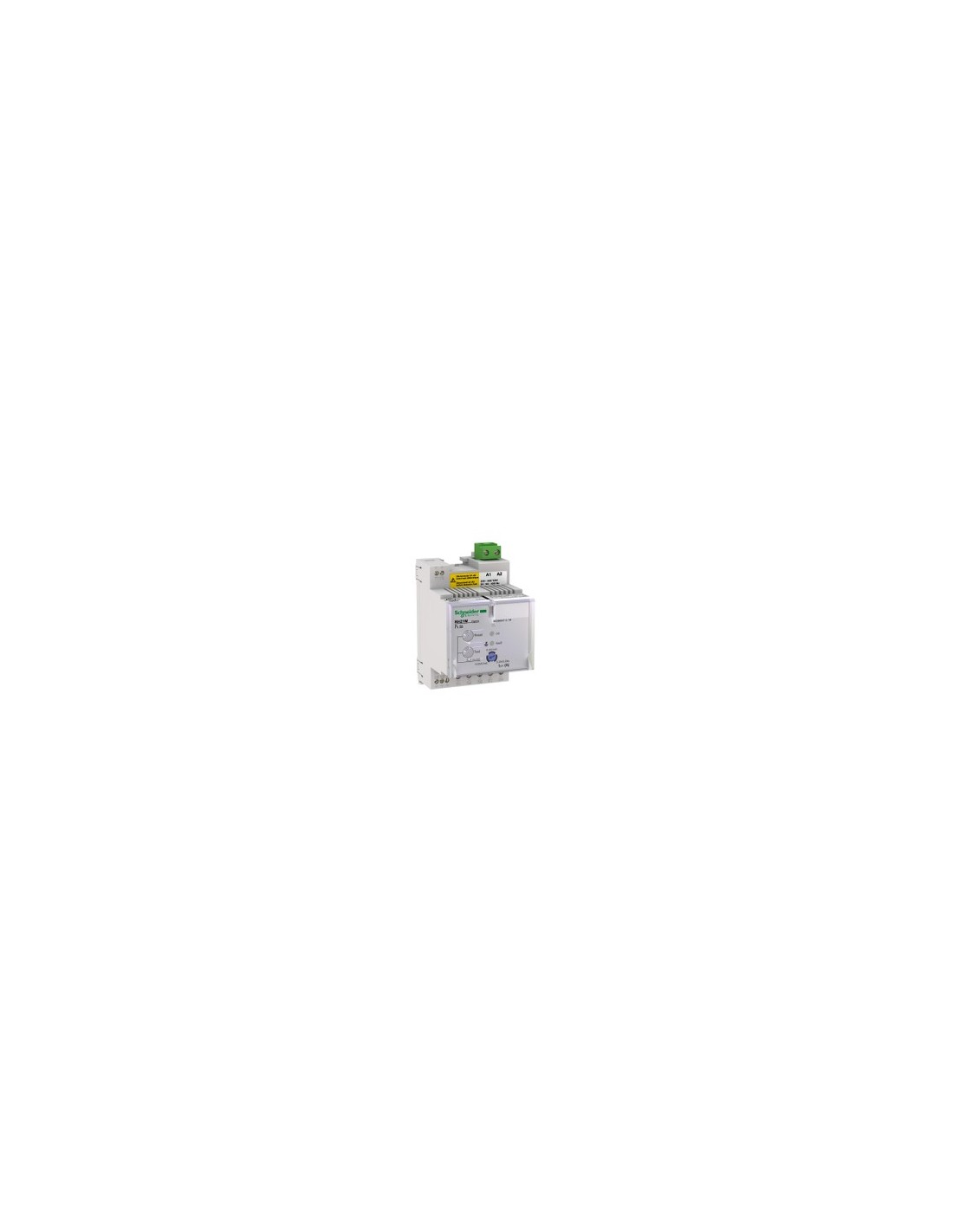

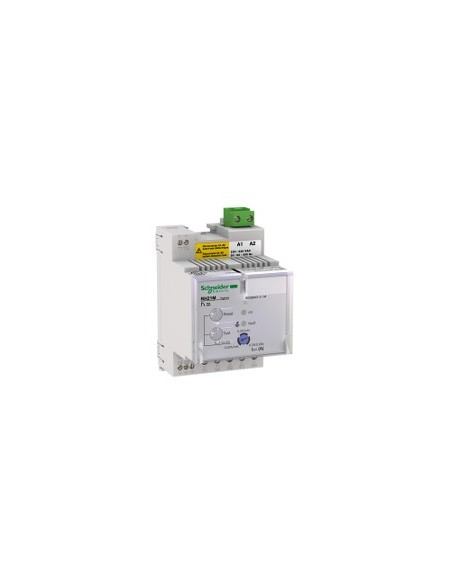

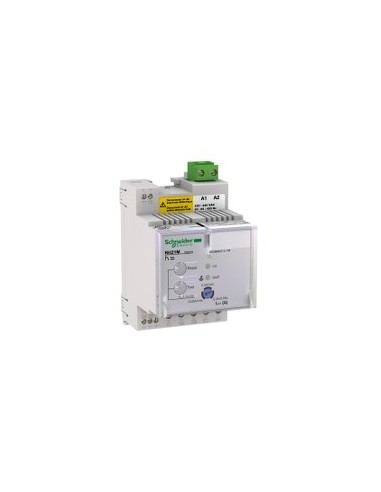

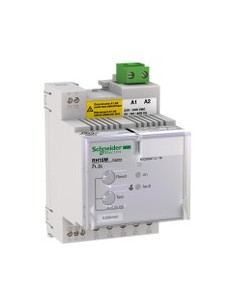

Differenzschutzrelais Typ A 12-48 V Wechselstrom/Gleichstrom 6 Schritte

Differenzschutzrelais Typ A zur Erdschlussstromschutzfunktion, ausgelegt für industrielle und gewerbliche Anwendungen. Montage auf DIN-Schiene, kompatibel mit toroidalen Transformatoren Typ A offen und geschlossen der Serien Vigirex TOA, Vigirex A und Vigirex L. Versorgungsspannung 12...24 V Wechselstrom 50/60 Hz oder 12...48 V Gleichstrom, einstellbare Empfindlichkeit (0,03 A oder 0,3 A) und sofortige Zeitverzögerung für 0,03 A und 0,3 A, feste Zeitverzögerung von 0,06 s für 0,3 A.

Technische Merkmale

• Erdschlussstromschutzklasse: Typ A
• Einstellart: Konfigurierbar über Versorgung
• Erdschlussstrom: 0,03 A, 0,3 A
• Zeitverzögerungseinstellung des Differenzschutzes: Sofort für 0,03 A und 0,3 A; fest 0,06 s für 0,3 A
• Bezeichnete Versorgungsspannung: 12...24 V Wechselstrom 50/60 Hz, 55...120 %; 12...48 V Gleichstrom, 55...120 %
• Leistungsaufnahme: 4 VA
• Netzspannung: 1000 V Wechselstrom bei 50/60 Hz, maximal 1000 V Wechselstrom bei 400 Hz
• Erdschlussanschluss: TN-S, TT, IT
• Überspannungsfestigkeit: 8 kV
• Rücksetzen: Manuell
• Prüffunktion: Fern- und Lokalprüfung
• Überwachung: Kontinuierlich in elektronischen Komponenten, Versorgung und Relais/Sensor-Verbindung
• Interne Messung des Erdschlussstroms: Bereich 80...100 %
• Schutz der Einstellungen: Durch abschließbare Abdeckung gesichert
• Schutzgrad IP: IP40 (Vorderseite), IP30 (Seiten), IP20 (Anschlüsse)
• Schutzgrad IK: IK07
• Überspannungskategorie: IV
• Schutzklasse gegen elektrische Entladung: Klasse II
• EMV-Kompatibilität: Leitungs- und Strahlungs-Emissionen (Klasse B), Immunität gegenüber RF, ESD, Überspannungen und Vibrationen
• Betriebstemperatur: -35…70 °C
• Lagerungstemperatur: -55…85 °C
• Relative Luftfeuchtigkeit: 95 % bei 55 °C
• Schmutzgrad: 3
• Gewicht: 0,3 kg
• Abmessungen: 54 mm (Breite), 81 mm (Höhe), 74 mm (Tiefe)
• Anschlüsse: Schraubklemmen mit flexibler Leitungsquerschnitt 0,14…4 mm² und starrer Leitungsquerschnitt 0,2…4 mm²
• Knackdrehmoment: 0,25 N·m bis 0,6 N·m je Klemme
• Isolierlänge: 5 mm bis 8 mm je Anschluss
• Stufenabstand: 9 mm, 6 Stufen
• Umweltfreundliches Angebot: Green Premium-Produkt
• EU-RoHS-Richtlinie: Konform
• Enthält SVHC über Grenzwert (REACh)
• Altfahrzeug-Abfall (RAEE): Zur Rücknahme gemäß spezifischem System in der EU
• Ohne Quecksilber, ohne PVC
