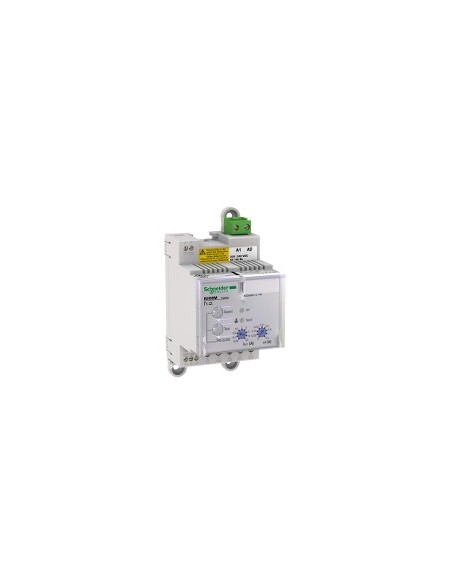

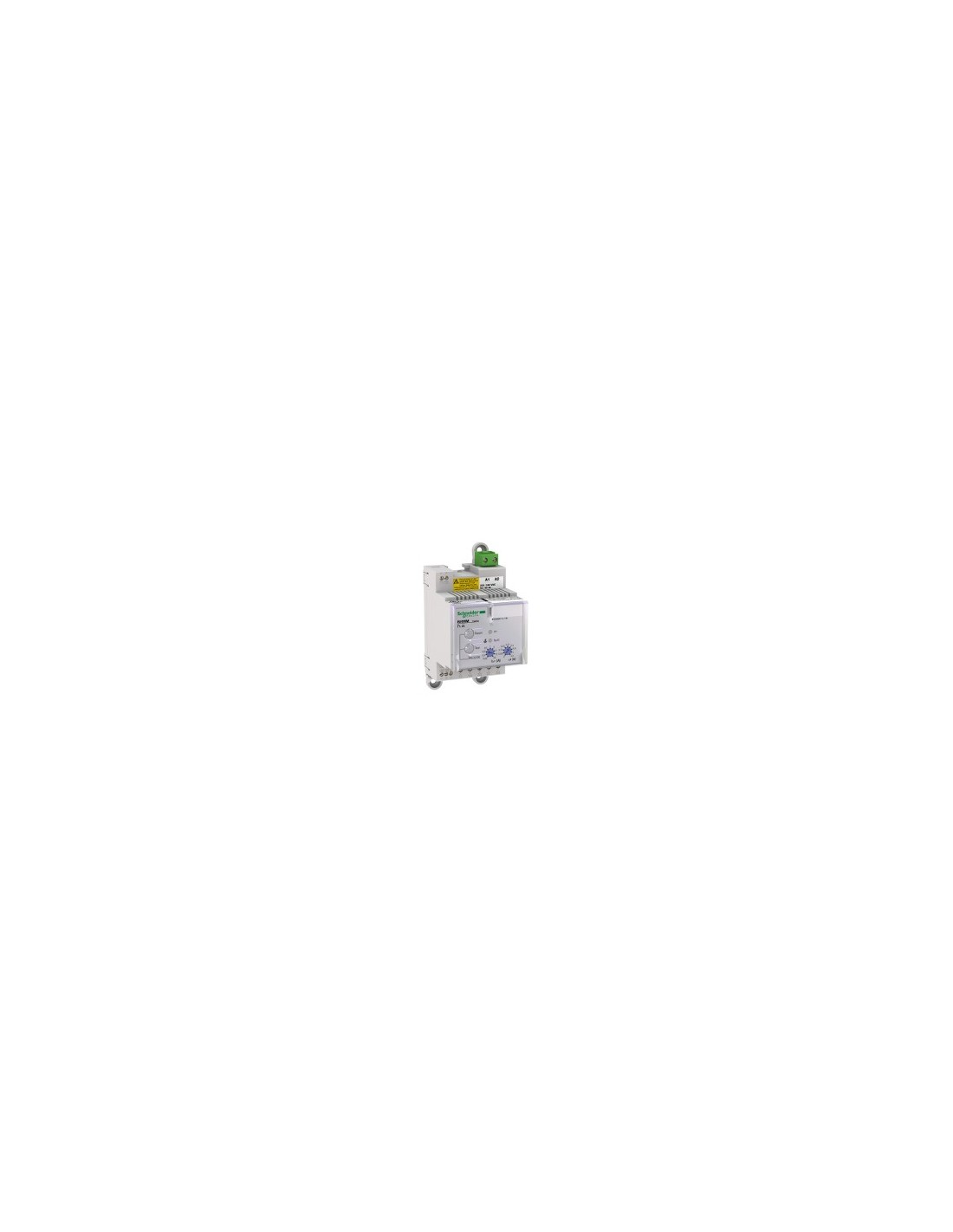

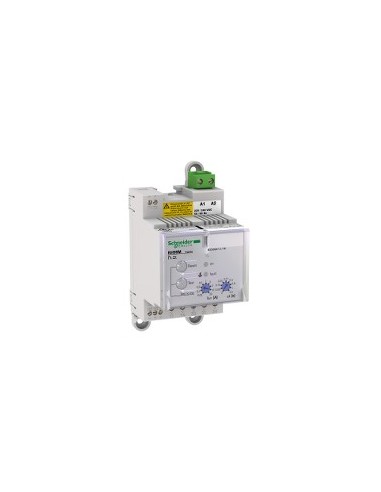

Differenzschutzrelais RH99M Typ A

Differenzschutzrelais Typ RH99M, ausgelegt zur Erkennung von Erdungsrestströmen in elektrischen Anlagen mit 220–240 V AC 50/60 Hz. Montage auf DIN-Schiene, kompatibel mit geschlossenen und offenen toroidalen Transformatoren der Reihe TOA. Der Betrieb basiert auf der internen Messung des Reststroms mit einem Erfassungsbereich von 80 bis 100 %.

Technische Merkmale

• Anwendung: Relais-Schutz
• Montage: DIN-Schiene
• Art des Erdungsstromschutzes: Typ A
• Einstellart: Konfigurierbar über Versorgung
• Erdungsstrom: 0,03…30 A
• Einstellart der Auslösezeit: Sofort bei 0,03 A; 9 einstellbare Einstellungen von 0 bis 4,5 s für 0,03…30 A
• Reihenkompatibilität: TOA toroidale Differenzschutztransformatoren geschlossen Typ A und offen Typ A, TOA L
• Nennspannung: 220...240 V AC 50/60 Hz 55...110 %
• Leistungsaufnahme: 4 VA
• Netzspannung: 1000 V - AC bei 50/60 Hz - Kabeltyp: maximal; 1000 V - AC bei 400 Hz - Kabeltyp: maximal
• Erdbodensystem: TN-S, TT, IT
• Spannungsspitzenbeständigkeit: 8 kV
• Reset: Manuell
• Prüffunktion: Fern- und Lokalprüfung
• Überwachung: Elektronik - Kabeltyp: kontinuierlich; Versorgung - Kabeltyp: kontinuierlich; Relais/Sensor-Verbindung - Kabeltyp: kontinuierlich
• Interne Messung von Erdungsrestströmen, Bereich: 80...100 %
• Schutz der Einstellungen: Verschließbarer Deckel
• Anschlüsse: Hilfsversorgung, Fehlerkontakte, Prüf- und Reset-Anschlüsse, toroidal, Spannungsanwesenheit mit Schraubklemmen und flexiblen/harten Kabeln
• Kabelendlänge: 7 mm (Versorgung), 8 mm (Fehler), 5 mm (Prüf/Reset), 5 mm (toroidal), 8 mm (Spannung)
• Knackdrehmoment: 0,6 N·m (Versorgung, Spannung), 0,6 N·m (Fehler), 0,25 N·m (Prüf/Reset, toroidal)
• Abstand der 9 mm: 6
• Abmessungen: 54 mm (Breite), 81 mm (Höhe), 74 mm (Tiefe)
• Gewicht: 0,3 kg
• Schutzart IP: IP40 (Vorderseite), IP30 (Seiten), IP20 (Klemmen)
• Schlagfestigkeit IK: IK07
• Überspannungskategorie: IV
• Schutzklasse gegen elektrische Entladungen: Klasse II
• EMV-Kompatibilität: Leitungs- und Strahlungsemissionen (Klasse B), Immunität gegenüber RF, ESD, Überspannungen, Störungen
• Relative Luftfeuchtigkeit: 95 % bei 55 °C
• Schmutzgrad: 3
• Betriebstemperatur: -35…70 °C
• Lagerungstemperatur: -55…85 °C
• Umweltfreundliches Angebot: Green Premium-Produkt
• RoHS-Richtlinie EU: Konform
• Ohne Quecksilber: Ja
• Ohne PVC: Ja
• Altgeräte-Recycling: Muss gemäß spezifischem System in der EU entsorgt werden
