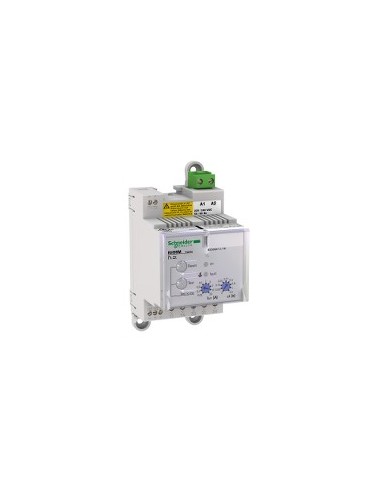

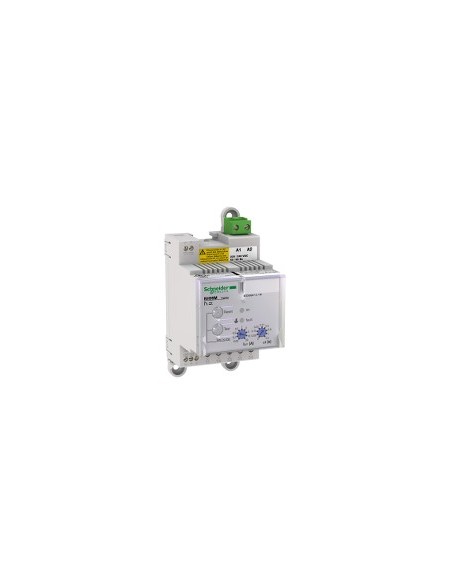

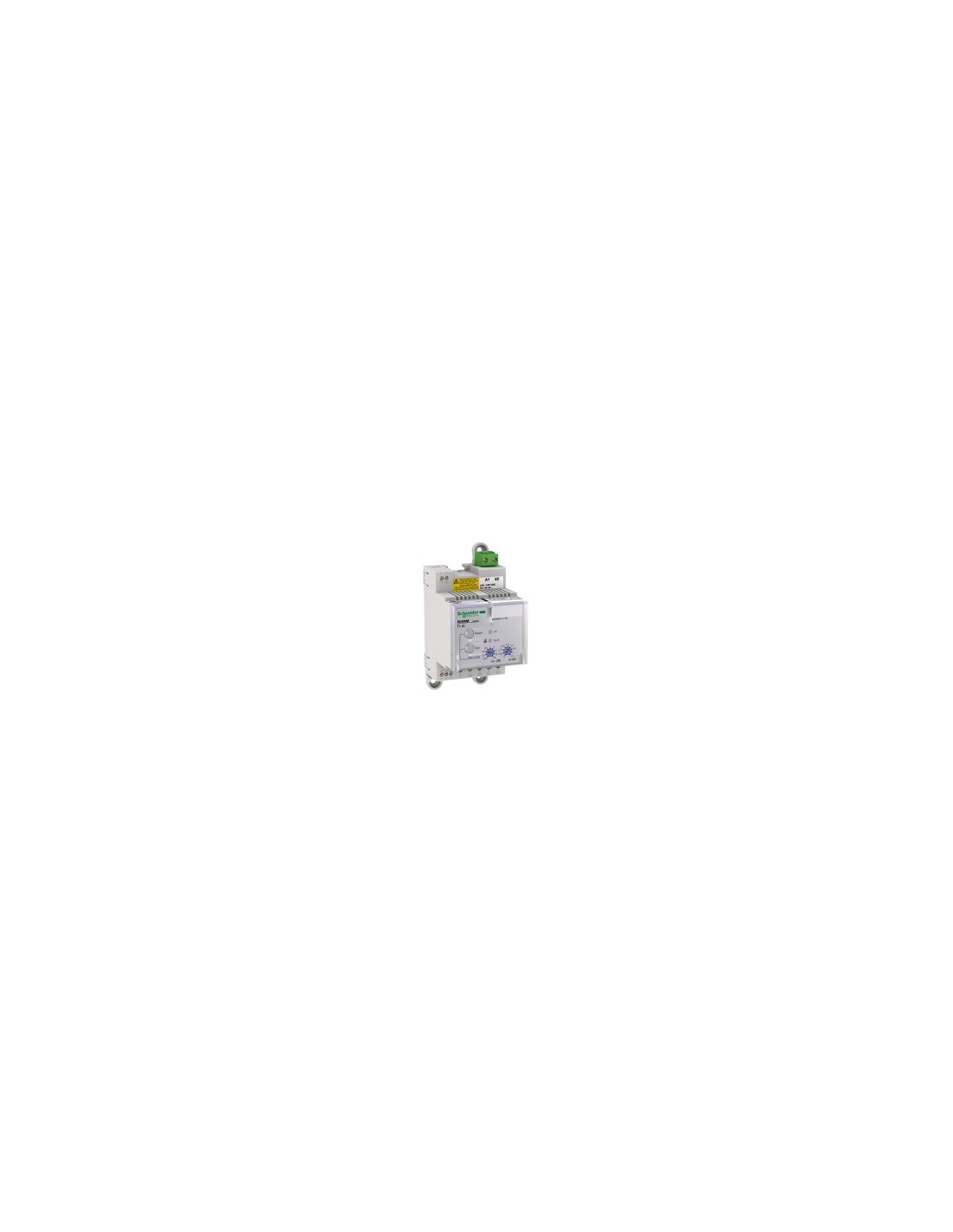

Relais de protection différentielle RH99M type A

Relais de protection différentielle type RH99M, conçu pour détecter les courants résiduels de terre dans les installations électriques de 220 à 240 V AC 50/60 Hz. Montage sur rail DIN, compatible avec les transformateurs toroïdaux type A ouverts et fermés de la gamme TOA. Son fonctionnement repose sur la mesure interne du courant résiduel avec une plage de détection de 80 à 100 %.

Caractéristiques techniques

• Application : Protection par relais
• Support de montage : Rail DIN
• Classe de protection contre les fuites de terre : Type A
• Type de réglage : Configurable par alimentation
• Courant de fuite de terre : 0,03…30 A
• Type de réglage du temporisateur de déclenchement différentiel : Instantané pour 0,03 A ; 9 réglages configurables de 0 à 4,5 s pour 0,03…30 A
• Compatibilité de gamme : TOA toroïdaux différentiels fermés type A et types ouverts TOA A, TOA L
• Tension d'alimentation nominale : 220...240 V AC 50/60 Hz 55...110 %
• Consommation de puissance : 4 VA
• Tension du réseau : 1000 V - AC à 50/60 Hz - type de câble : maximum ; 1000 V - AC à 400 Hz - type de câble : maximum
• Système de mise à la terre : TN-S, TT, IT
• Résistance aux surtensions : 8 kV
• Réinitialisation : Manuelle
• Fonction de test : Test à distance et local
• Surveillance : Composants électroniques - type de câble : continu ; Alimentation - type de câble : continu ; Liaison relais capteur - type de câble : continu
• Mesure interne du courant de fuite de terre, plage : 80...100 %
• Intégrité des réglages : Protégée par couvercle scellable
• Connexions : Alimentation auxiliaire, contacts de défaut, test et réinitialisation, toroïdal, présence de tension avec bornes à vis et plages de câblage flexible/rigide
• Longueur de dénudage du câble : 7 mm (alimentation), 8 mm (défaut), 5 mm (test/réinitialisation), 5 mm (toroïdal), 8 mm (tension)
• Couple de serrage : 0,6 N·m (alimentation, tension), 0,6 N·m (défaut), 0,25 N·m (test/réinitialisation, toroïdal)
• Pas de 9 mm : 6
• Dimensions : 54 mm (largeur), 81 mm (hauteur), 74 mm (profondeur)
• Poids : 0,3 kg
• Classe de protection IP : IP40 (face), IP30 (côtés), IP20 (bornes)
• Classe de protection IK : IK07
• Catégorie de surtension : IV
• Classe de protection contre les chocs électriques : Classe II
• Compatibilité électromagnétique : Émissions conduites et rayonnées (Classe B), immunité aux RF, ESD, surtensions, interférences
• Humidité relative : 95 % à 55 °C
• Grade de contamination : 3
• Température ambiante de fonctionnement : -35…70 °C
• Température ambiante de stockage : -55…85 °C
• État de disponibilité durable : Produit Green Premium
• Directive RoHS UE : Conforme
• Sans mercure : Oui
• Sans PVC : Oui
• RAEE : Doit être recyclé selon le système spécifique dans l'UE
