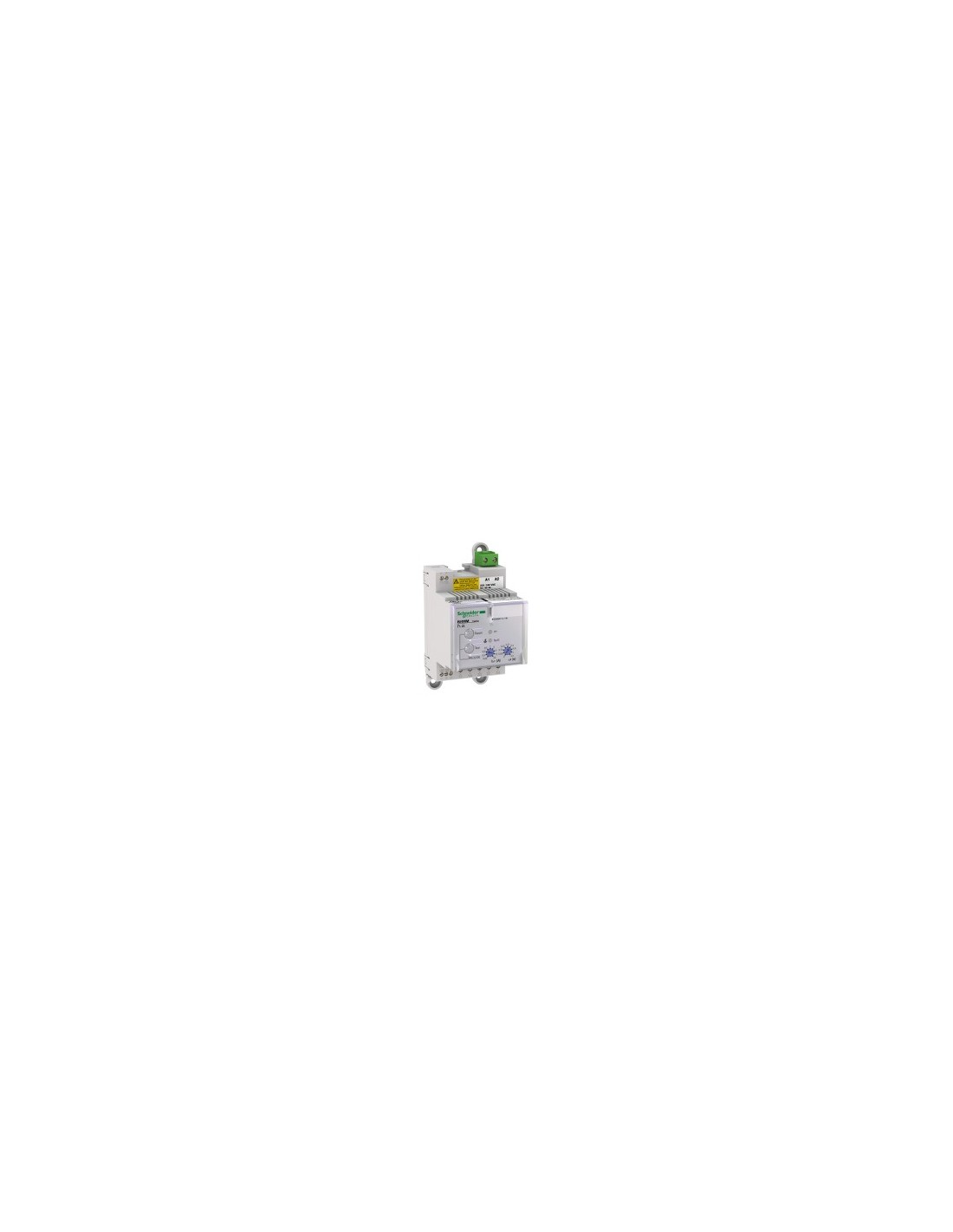

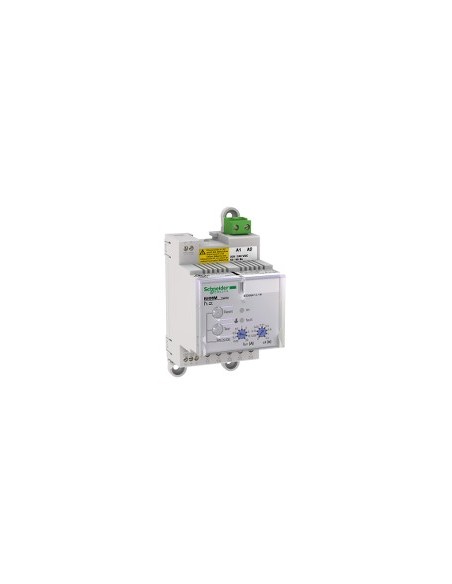

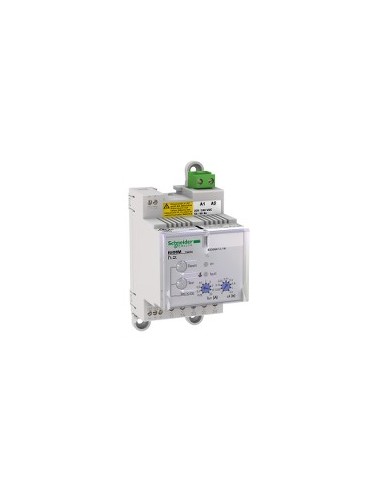

Relè di protezione differenziale RH99M tipo A

Relè di protezione differenziale tipo RH99M, progettato per rilevare correnti residue a terra in impianti elettrici da 220 a 240 V AC 50/60 Hz. Montaggio su guida DIN e compatibile con trasformatori toroidali tipo A aperti e chiusi della gamma TOA. Il funzionamento si basa sulla misurazione interna della corrente residua con intervallo di rilevamento dal 80 al 100 %.

Caratteristiche tecniche

• Applicazione: Protezione relè
• Supporto di montaggio: Guida DIN
• Classe di protezione contro dispersioni a terra: Tipo A
• Tipo di regolazione: Configurabile tramite alimentazione
• Corrente di dispersione a terra: 0,03…30 A
• Tipo di regolazione del tempo di intervento differenziale: Istantaneo per 0,03 A; 9 regolazioni configurabili da 0 a 4,5 s per 0,03…30 A
• Compatibilità gamma: TOA toroidali differenziali chiusi tipo A e tipi aperti TOA A, TOA L
• Tensione di alimentazione nominale: 220...240 V AC 50/60 Hz 55...110 %
• Consumo di potenza: 4 VA
• Tensione di rete: 1000 V - AC a 50/60 Hz - tipo di cavo: massimo; 1000 V - AC a 400 Hz - tipo di cavo: massimo
• Sistema di collegamento a terra: TN-S, TT, IT
• Resistenza ai picchi di tensione: 8 kV
• Reset: Manuale
• Funzione di prova: Test remoto e locale
• Monitoraggio: Componenti elettronici - tipo di cavo: continuo; Alimentazione - tipo di cavo: continuo; Collegamento relè/sensore - tipo di cavo: continuo
• Misurazione interna della corrente di dispersione a terra, intervallo: 80...100 %
• Immutabilità delle regolazioni: Protetto da coperchio sigillabile
• Connessioni: Alimentazione ausiliaria, contatti di guasto, test e reset, toroidale, presenza di tensione con morsetti a vite e gamme di cablaggio flessibile/rigido
• Lunghezza del cavo scoperto: 7 mm (alimentazione), 8 mm (guasto), 5 mm (test/reset), 5 mm (toroidale), 8 mm (tensione)
• Coppia di serraggio: 0,6 N·m (alimentazione, tensione), 0,6 N·m (guasto), 0,25 N·m (test/reset, toroidale)
• Passi da 9 mm: 6
• Dimensioni: 54 mm (larghezza), 81 mm (altezza), 74 mm (profondità)
• Peso: 0,3 kg
• Grado di protezione IP: IP40 (fronte), IP30 (lati), IP20 (morsetti)
• Grado di protezione IK: IK07
• Categoria di sovratensione: IV
• Classe di protezione contro scariche elettriche: Classe II
• Compatibilità elettromagnetica: Emissioni condotte e irradiate (Classe B), immunità a RF, ESD, sovratensioni, interferenze
• Umidità relativa: 95 % a 55 °C
• Grado di inquinamento: 3
• Temperatura ambiente di funzionamento: -35…70 °C
• Temperatura ambiente di stoccaggio: -55…85 °C
• Stato di offerta sostenibile: Prodotto Green Premium
• Direttiva RoHS UE: Conforme
• Senza mercurio: Sì
• Senza PVC: Sì
• RAEE: Deve essere riciclato secondo il sistema specifico nell'UE
