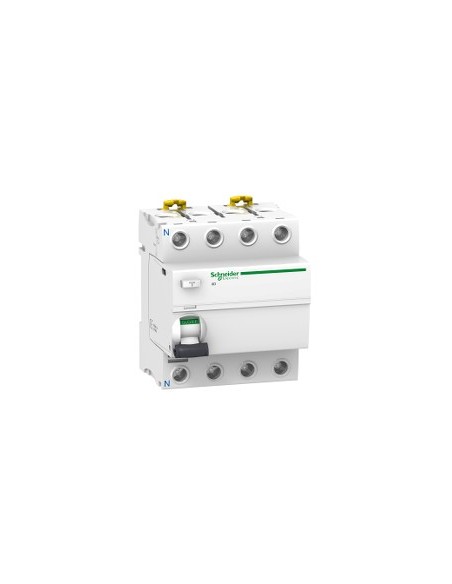

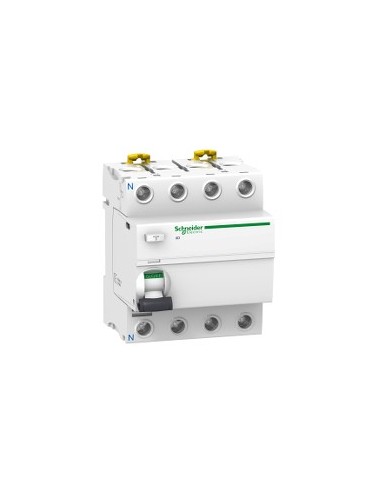

Differenzschutzschalter Acti9 iID 4P 25A 30mA AC

4-poliger Differenzschutzschalter Typ AC, ausgelegt zum Schutz dreiphasiger Anlagen mit Neutralleiter. Seine Empfindlichkeit von 30 mA und sofortige Reaktion gewährleisten einen effektiven Schutz gegen Erdschlussströme. Funktioniert unabhängig von der Spannung und ist gemäß EN/IEC 61008-1 zertifiziert. Ideal für Ausgangsschaltungen in industriellen oder gewerblichen Umgebungen.

Technische Merkmale

• Anzahl der Pole: 4P
• Neutrale Position: Links
• Nennstrom [In]: 25 A
• Netztyp: AC
• Erdschlussempfindlichkeit: 30 mA
• Schutzverzögerung: Sofort
• Schutzklasse: Typ AC
• Platzierung im System: Ausgang
• Netzfrequenz: 50/60 Hz
• Nennspannung im Betrieb [Ue]: 380...415 V AC 50/60 Hz
• Auslösetechnologie: Spannungsunabhängig
• Verbindungskapazität und Abschaltleistung: Idm 1500 A, Im 1500 A
• Bedingter Kurzschlussstrom: 10 kA
• Nennisolationsspannung [Ui]: 500 V AC 50/60 Hz
• Spannungspitzenfestigkeit [Uimp]: 6 kV
• Überspannungsstrom: 250 A
• Stellungsanzeige: Ja
• Steuerungstyp: Hebel
• Montagetype: Justierbarer Klemmhalter
• Montageunterlage: DIN-Schiene
• Abstandsschritte: 8
• Höhe: 91 mm
• Breite: 72 mm
• Tiefe: 73,5 mm
• Gewicht: 0,37 kg
• Farbe: Weiß
• Mechanische Haltbarkeit: 20000 Zyklen
• Elektrische Haltbarkeit: AC-1, Zustand 1, 15000 Zyklen
• Sperreoptionen: Schlossvorrichtung
• Verbindungen: Einzelklemme oben oder unten, 1…35 mm² starr, 1…25 mm² flexibel, mit Klemme
• Kabelmantellänge: 14 mm
• Drehmoment: 3,5 N·m
• Kompatibilitätscode: IID
• Normen: EN/IEC 61008-1
• Schutzgrad IP: IP20 (entsprechend Aktivieren/Deaktivieren Ig IP40 - Kabeltyp: modulare Hülle)
• Verunreinigungsgrad: 3
• EMV-Kompatibilität: Impulsbeständigkeit 8/20 µs, 250 A (entsprechend EN/IEC 61008-1)
• Betriebstemperatur: -5…60 °C
• Lagertemperatur: -40…85 °C
• Umweltfreundliches Angebot: Green Premium-Produkt
• REACH-Richtlinie: Keine SVHC enthalten
• RoHS-UE-Richtlinie: Konform
• Kein Quecksilber: Ja
• RoHS-Ausnahmen: Ja
• RoHS-China-Vorschrift: Produkt außerhalb des RoHS-China-Bereichs
• Altfahrzeug-Abfall (RAEE): Entsorgung gemäß EU-System
• Halogengehalt: Produkt ohne halogenhaltige Kunststoffe
