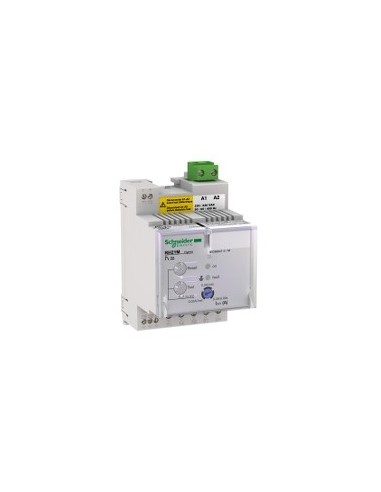

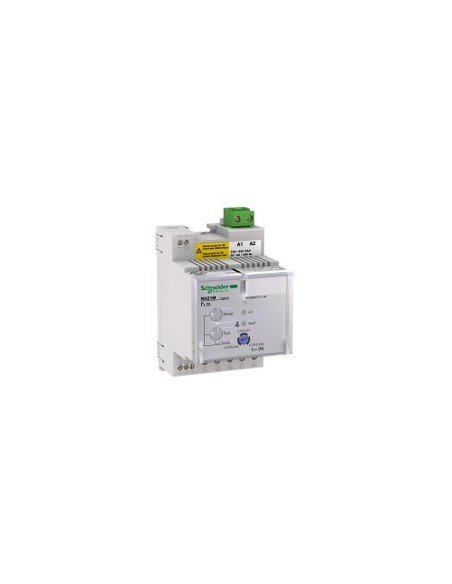

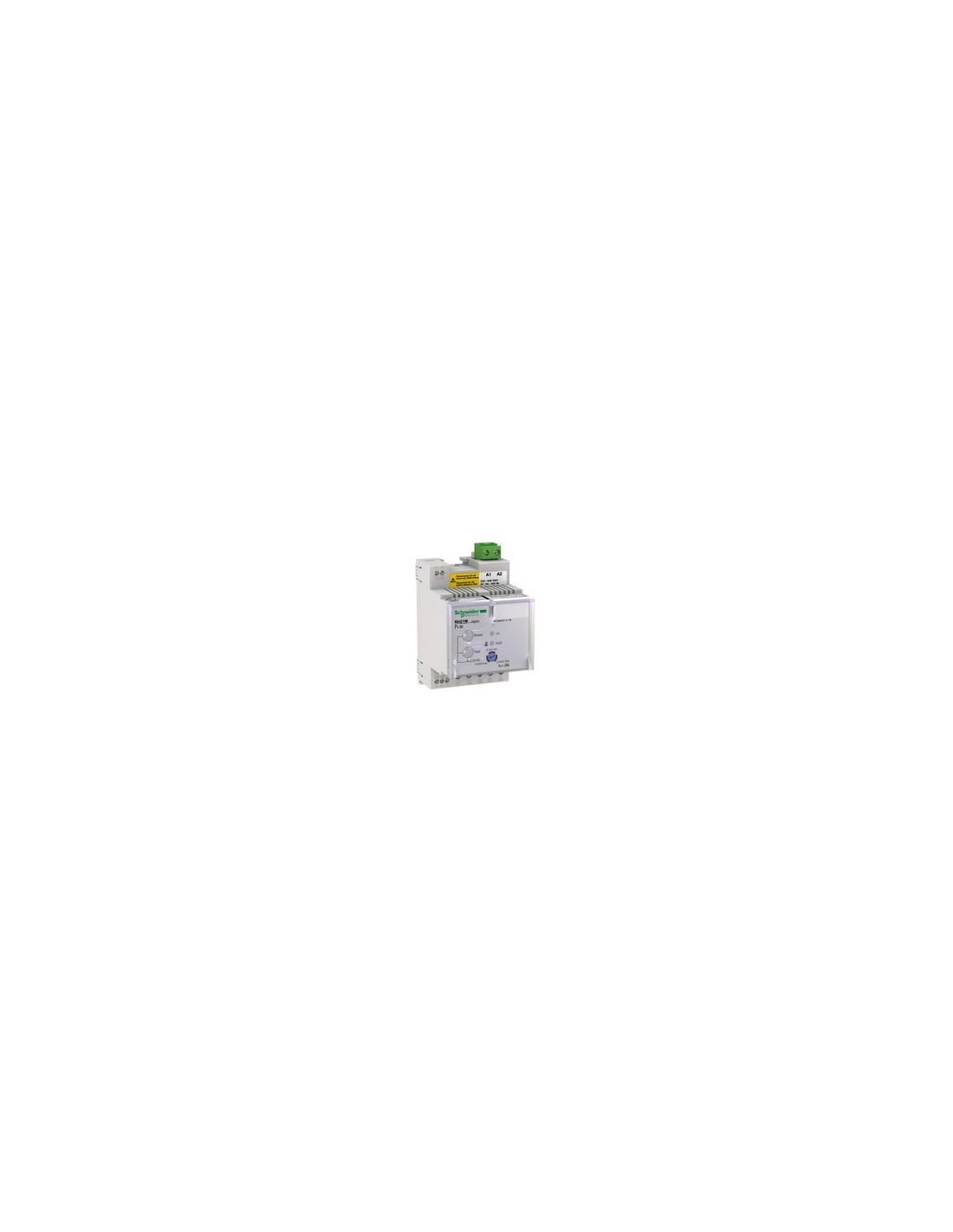

Relè differenziale tipo A 12-48 V AC/DC 6 passi

Relè differenziale tipo A per protezione contro corrente di dispersione, progettato per impianti industriali e commerciali. Montaggio su guida DIN, compatibile con trasformatori toroidali tipo A aperti e chiusi delle serie Vigirex TOA, Vigirex A e Vigirex L. Alimentazione 12...24 V AC 50/60 Hz o 12...48 V DC, con regolazione configurabile della sensibilità (0,03 A o 0,3 A) e temporizzazione istantanea per 0,03 A e 0,3 A, fissa a 0,06 s per 0,3 A.

Caratteristiche tecniche

• Classe di protezione contro dispersione a terra: Tipo A
• Tipo di regolazione: Configurabile tramite alimentatore
• Corrente di dispersione a terra: 0,03 A, 0,3 A
• Tipo di regolazione del tempo di intervento differenziale: Istantaneo per 0,03 A e 0,3 A; fisso 0,06 s per 0,3 A
• Tensione di alimentazione nominale: 12...24 V AC 50/60 Hz, 55...120 %; 12...48 V corrente continua, 55...120 %
• Consumo di potenza: 4 VA
• Tensione di rete: 1000 V AC a 50/60 Hz, massimo 1000 V AC a 400 Hz
• Sistema di collegamento a terra: TN-S, TT, IT
• Resistenza ai picchi di tensione: 8 kV
• Reset: Manuale
• Funzione di prova: Test remoto e locale
• Monitoraggio: Continuo sui componenti elettronici, alimentazione e collegamento relè/sensore
• Misurazione interna della corrente di dispersione a terra: Campo 80...100 %
• Protezione degli impostazioni: Protetto da coperchio sigillabile
• Grado di protezione IP: IP40 (faccia anteriore), IP30 (lati), IP20 (terminali)
• Grado di protezione IK: IK07
• Categoria di sovratensione: IV
• Classe di protezione contro scariche elettriche: Classe II
• Compatibilità elettromagnetica: Emissioni condotte e irradiate (Classe B), immunità a RF, ESD, sovratensioni e vibrazioni
• Temperatura ambiente di funzionamento: -35…70 °C
• Temperatura ambiente di stoccaggio: -55…85 °C
• Umidità relativa: 95 % a 55 °C
• Grado di inquinamento: 3
• Peso: 0,3 kg
• Dimensioni: 54 mm (larghezza), 81 mm (altezza), 74 mm (profondità)
• Connessioni: Morsetti a vite con sezione cavo flessibile 0,14…4 mm² e rigido 0,2…4 mm²
• Coppia di serraggio: 0,25 N·m a 0,6 N·m a seconda del morsetto
• Lunghezza del conduttore scoperto: 5 mm a 8 mm a seconda della connessione
• Passi da 9 mm: 6
• Stato di offerta sostenibile: Prodotto Green Premium
• Direttiva RoHS UE: Conforme
• Contiene SVHC oltre la soglia (REACh)
• RAEE: Deve essere riciclato secondo il sistema specifico nell'UE
• Senza mercurio, senza PVC
