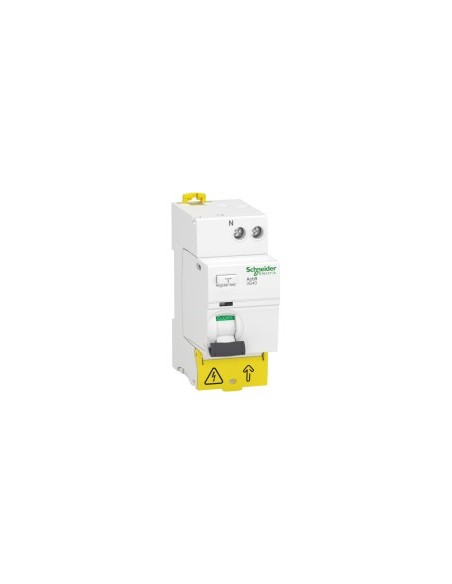

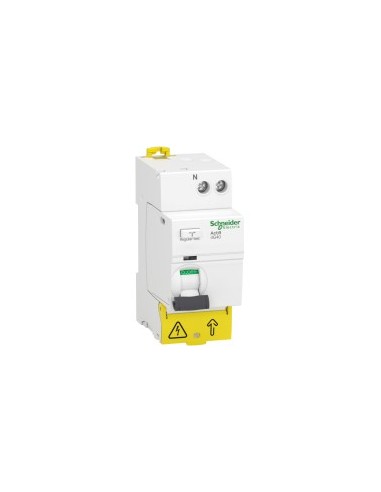

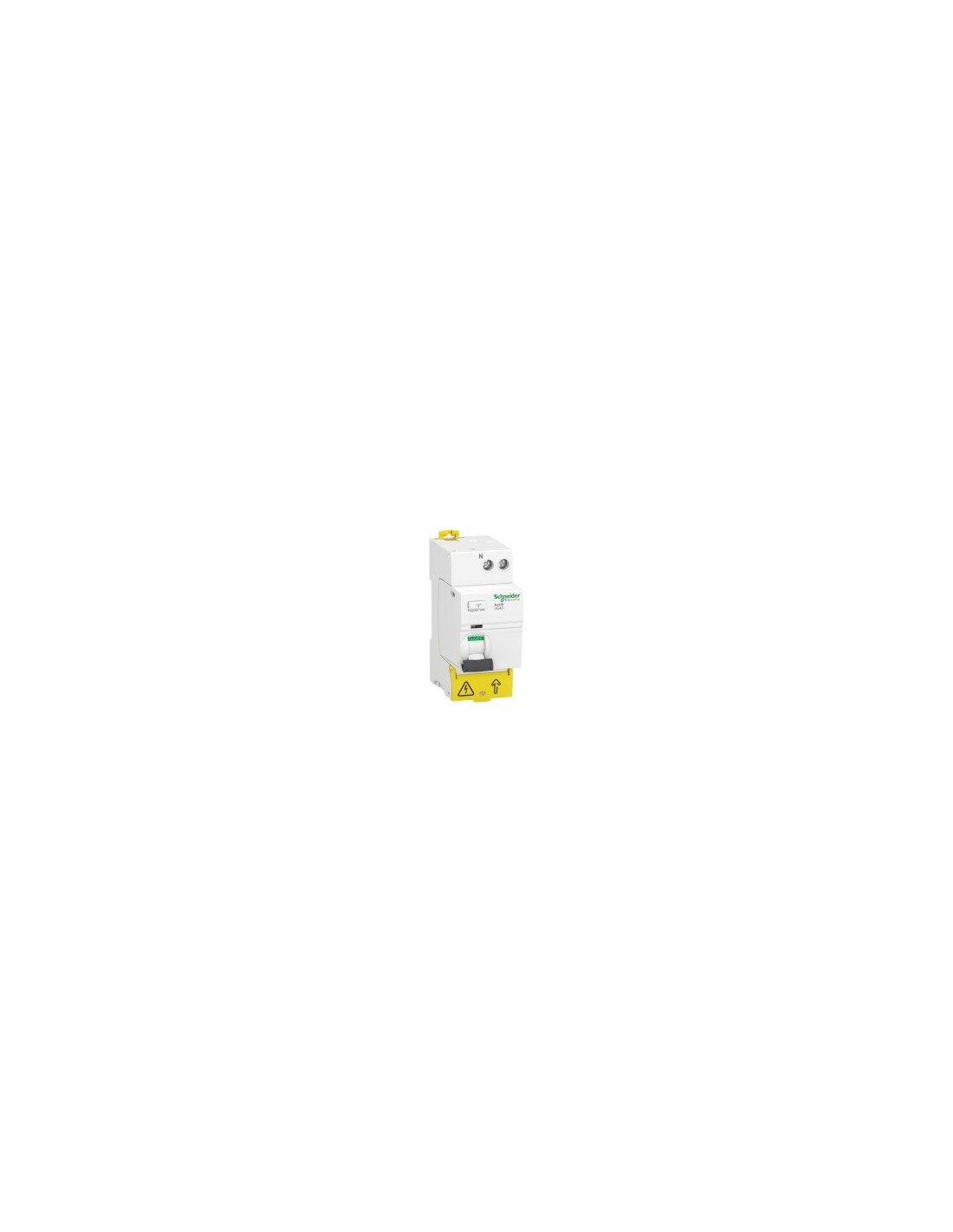

Interruttore differenziale Acti9 iIG40 1PN 25A 300mA

Interruttore differenziale tipo AC della gamma Acti9, progettato per la protezione contro le perdite di corrente a terra negli impianti di ingresso di gruppo. Utilizzato in sistemi monofase con tensione nominale di 220...240 V AC, 50 Hz, con sensibilità di 300 mA e azionamento istantaneo. Ideale per applicazioni residenziali e commerciali in cui è richiesta sicurezza elettrica nei circuiti monofase.

Caratteristiche tecniche

• Numero di poli: 1P + N
• Posizione del neutro: Sinistra
• Corrente nominale [In]: 25 A
• Tensione nominale di impiego [Ue]: 220...240 V AC 50 Hz
• Classe di protezione contro le perdite a terra: Tipo AC
• Sensibilità di perdita a terra: 300 mA
• Ritardo di protezione: Istantaneo
• Capacità di interruzione: Sì, conforme a Icu
• Potere di connessione e interruzione: Idm 1500 A
• Corrente condizionata di cortocircuito: 10000 A
• Tensione nominale di isolamento [Ui]: 500 V AC 50 Hz
• Resistenza ai picchi di tensione [Uimp]: 6 kV
• Indicatore di posizione del contatto: Sì
• Tecnologia di azionamento: Indipendente dalla tensione
• Norme: EN/IEC 61008-2-1
• Certificazioni: CE, NF
• Grado di protezione IP: IP20 (conforme a IP40 - tipo di cavo: involucro modulare)
• Grado di inquinamento: 3
• Compatibilità elettromagnetica: Resistenza agli impulsi 8/20 µs, 250 A conforme a EN/IEC 61008-2-1
• Umidità relativa: 95 % a 55 °C
• Altitudine massima di funzionamento: 2000 m
• Temperatura ambiente di funzionamento: -5…60 °C
• Temperatura ambiente di stoccaggio: -40…85 °C
• Durata meccanica: 20000 cicli
• Durata elettrica: 15000 cicli
• Connessioni: Terminali a tunnel (inferiore: 1…35 mm² rigido, 1…25 mm² flessibile; superiore: 1…16 mm² rigido, 1…10 mm² flessibile)
• Lunghezza del cavo scoperto: 14 mm per connessione superiore o inferiore
• Momento di serraggio: 3,5 N·m (inferiore), 2 N·m (superiore)
• Supporto di montaggio: Profilo DIN
• Tipo di montaggio: Regolabile con morsetto
• Passi da 9 mm: 4
• Altezza: 85 mm
• Larghezza: 36 mm
• Profondità: 74 mm
• Peso: 194 g
• Colore: Bianco
• Dispositivo di chiusura con lucchetto: Sì
• Stato di offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Senza SVHC
• Direttiva RoHS UE: Conforme
• Esenzioni RoHS: Sì
• Normativa RoHS Cina: Fuori ambito
• RAEE: Deve essere riciclato secondo il sistema specifico nell'UE
• Presenza di alogeni: Senza alogeni
