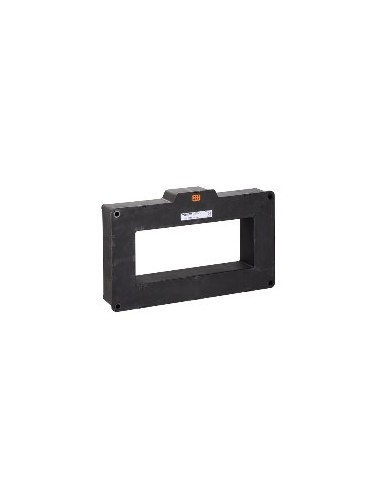

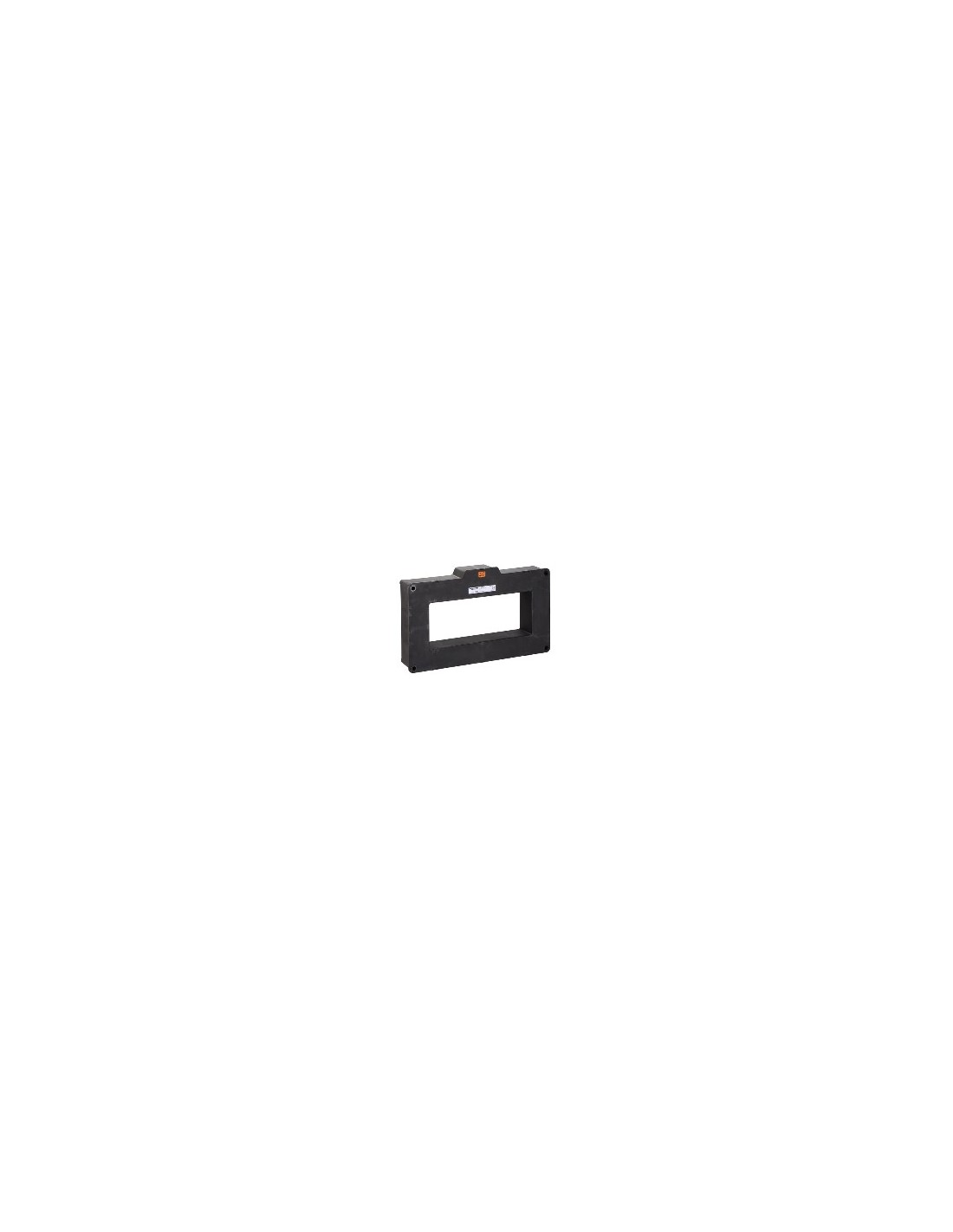

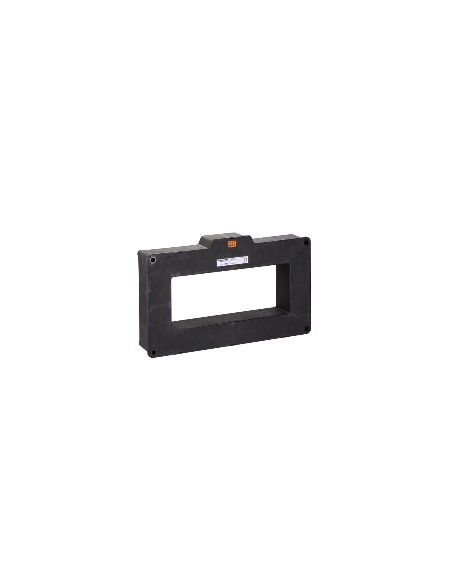

Toroidali differenziali rettangolari 280X115 mm

Toroidi rettangolari 280X115 mm della gamma VigiPacT, modello L, progettati per il controllo e la supervisione degli impianti in impianti elettrici. Sono trasformatori di corrente di tipo rettangolare, compatibili con una vasta gamma di relè di protezione residua Vigirex RH e RMH.

Caratteristiche tecniche

• Corrente nominale di impiego: 1600 A
• Rapporto di trasformazione: 1/1000
• Corrente temporanea ammissibile: 100 kA per 0,5 s
• Resistenza alla corrente differenziale di cortocircuito: 85 kA / 0,5 s
• Categoria di sovratensione: IV
• Resistenza ai picchi di tensione: 12 kV
• Modalità di montaggio: Fisso - tipo di cavo: cavi, canaletta
• Connessioni: Morsetto a vite, sezione 0,2…2,5 mm²
• Peso del prodotto: 13,26 kg
• Altezza: Fuori, stato 1: 233 mm; Dentro, stato 1: 115 mm
• Larghezza: Fuori, stato 1: 381 mm; Dentro, stato 1: 280 mm
• Profondità: Fuori, stato 1: 71 mm; Dentro, stato 1: 71 mm
• Grado di protezione IP: Connettori, stato 1 IP20 IP30
• Temperatura ambiente di funzionamento: -35…80 °C
• Temperatura ambiente di stoccaggio: -55…100 °C
• Esposizione al calore umido fuori servizio: 25-55 °C, UR 95%, 28 cicli (IEC 60068-2-30)
• Nebbia salina: stato 1 Kb/2 (IEC 60068-2-52)
• Esposizione al calore umido in servizio: categoria C2, 48 ore (IEC 60068-2-56)
• Normative: En > 50 A
• Certificazioni: CE
• Conforme con REACh senza SVHC: Sì
• Direttiva RoHS UE: Conforme
• RoHS Cina: Dichiarazione proattiva (fuori dal campo legale)
• Informazioni sulle esenzioni RoHS: Sì
• RAEE: Deve essere smaltito secondo il sistema specifico nell'UE
