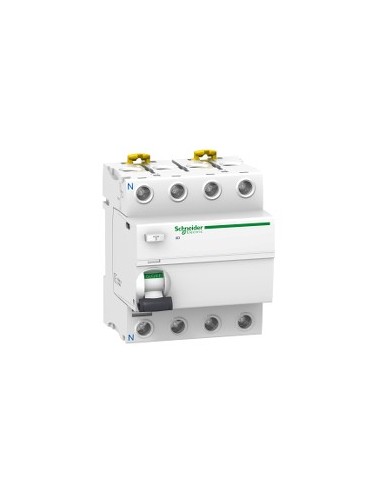

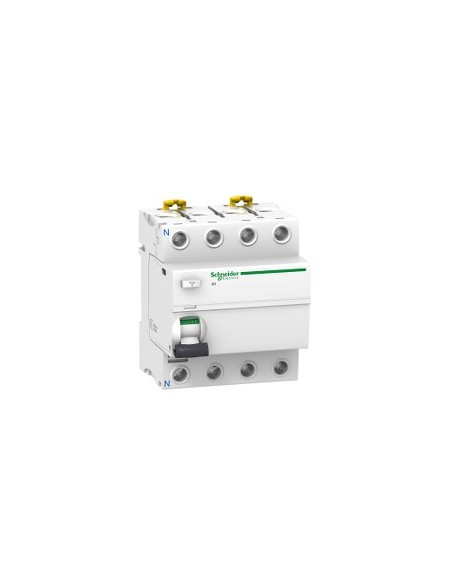

Differenzschutzschalter Acti9 iID 4P 63A 300mA AC

Differenzschutzschalter Typ AC der Reihe Acti9 iID, ausgelegt zum Schutz gegen Erdschlussströme in dreiphasigen Anlagen mit Neutralleiter. Die 4-polige Ausführung mit Neutralleiter links ermöglicht den Einsatz in dreiphasigen Systemen mit Neutralleiter und gewährleistet eine sofortige Schutzwirkung bei Restströmen. Betrieb in Wechselstromnetzen 50/60 Hz, mit Nennspannung 380...415 V AC.

Technische Daten

• Anzahl der Pole: 4P
• Neutraleiterposition: Links
• Nennstrom [In]: 63 A
• Netztyp: AC
• Erdschlussempfindlichkeit: 300 mA
• Schutzverzögerung: Sofort
• Schutzklasse: Typ AC
• Platzierung im System: Ausgang
• Netzfrequenz: 50/60 Hz
• Nennspannung im Betrieb [Ue]: 380...415 V AC
• Nennisolationsspannung [Ui]: 500 V AC
• Spannungsspitzenfestigkeit [Uimp]: 6 kV
• Bedingter Kurzschlussstrom: 10 kA
• Schalt- und Ausschaltleistung: Idm 1500 A, Im 1500 A
• Auslösetechnologie: Spannungsunabhängig
• Positionsanzeige: Ja
• Steuerungstyp: Hebel
• Montage: Klippmontage, Schienenhalter DIN
• Anschlüsse: Einfacher Anschluss oben oder unten, 1…35 mm² starr, 1…25 mm² flexibel
• Länge des abgezogenen Kabels: 14 mm
• Knackdrehmoment: 3,5 N·m
• Schutzart: IP20
• Schmutzgrad: 3
• EMV-Kompatibilität: Impulswiderstand 8/20 µs, 250 A
• Betriebstemperatur: -5…60 °C
• Lagertemperatur: -40…85 °C
• Mechanische Haltbarkeit: 20000 Zyklen
• Elektrische Haltbarkeit: AC-1, Zustand 1, 15000 Zyklen
• Sperre mit Schlüssel
• Normen: EN/IEC 61008-1
• Farbe: Weiß
• Gewicht: 0,37 kg
• Höhe: 91 mm
• Breite: 72 mm
• Tiefe: 73,5 mm
• Blockierkompatibilität: Oben oder unten, Zustand 1, 8 Schritte à 9 mm
• Halogengehalt: Produkt ohne halogenhaltige Kunststoffe
• RoHS-Richtlinie EU: Konform
• REACH-Verordnung: Keine SVHC enthalten
• Kein Quecksilber: Ja
• RoHS-Ausnahmen: Ja
• RoHS-China-Vorschrift: Produkt außerhalb des RoHS-China-Bereichs
• Altgeräteentsorgung: Entsorgung gemäß spezifischem System in der EU
• Umweltfreundliches Angebot: Green Premium-Produkt
