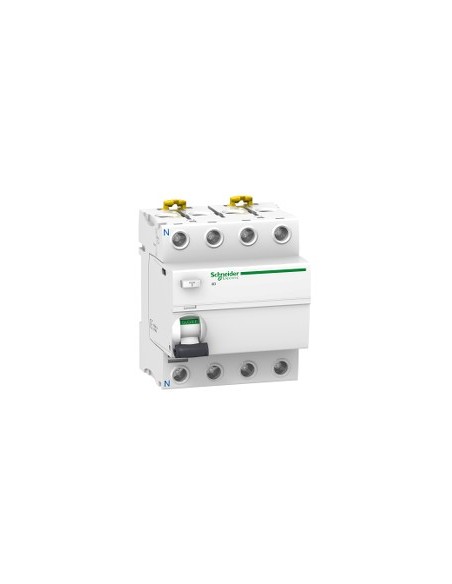

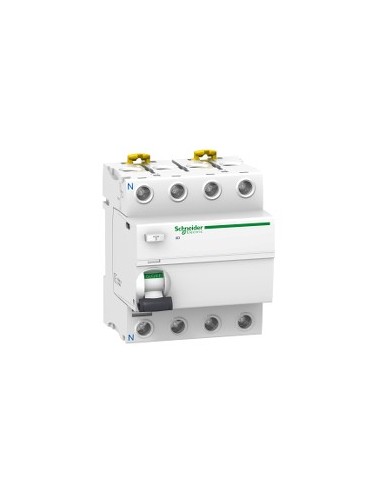

Interruttore differenziale Acti9 iID 4P 63A 300mA AC

Interruttore differenziale tipo AC della gamma Acti9 iID, progettato per la protezione contro le perdite di corrente a terra in impianti trifasi con neutro. La configurazione a 4 poli con neutro a sinistra consente il suo utilizzo in sistemi trifasi con neutro, garantendo una protezione istantanea contro le correnti residue. Funziona su reti AC 50/60 Hz, con tensione nominale di impiego di 380...415 V.

Caratteristiche tecniche

• Numero di poli: 4P
• Posizione del neutro: Sinistra
• Corrente nominale [In]: 63 A
• Tipo di rete: AC
• Sensibilità di perdita a terra: 300 mA
• Ritardo di protezione: Istantaneo
• Classe di protezione: Tipo AC
• Posizione nel sistema: Uscita
• Frequenza di rete: 50/60 Hz
• Tensione nominale di impiego [Ue]: 380...415 V AC
• Tensione nominale di isolamento [Ui]: 500 V AC
• Resistenza ai picchi di tensione [Uimp]: 6 kV
• Corrente condizionale di cortocircuito: 10 kA
• Potere di connessione e interruzione: Idm 1500 A, Im 1500 A
• Tecnologia di scatto: Indipendente dalla tensione
• Indicatore di posizione: Sì
• Tipo di comando: Manopola
• Montaggio: Regolabile con morsetto, supporto a rail DIN
• Connessioni: Morsetto singolo sopra o sotto, 1…35 mm² rigido, 1…25 mm² flessibile
• Lunghezza del conduttore scoperto: 14 mm
• Coppia di serraggio: 3,5 N·m
• Grado di protezione: IP20
• Grado di inquinamento: 3
• Compatibilità elettromagnetica: Resistenza agli impulsi 8/20 µs, 250 A
• Temperatura ambiente di funzionamento: -5…60 °C
• Temperatura ambiente di stoccaggio: -40…85 °C
• Durata meccanica: 20000 cicli
• Durata elettrica: AC-1, stato 1, 15000 cicli
• Dispositivo di chiusura con lucchetto
• Norme: EN/IEC 61008-1
• Colore: Bianco
• Peso: 0,37 kg
• Altezza: 91 mm
• Larghezza: 72 mm
• Profondità: 73,5 mm
• Compatibilità di blocco: Sopra o sotto, stato 1, 8 passi da 9 mm
• Presenza di alogeni: Prodotto con contenuto plastico senza alogeni
• Direttiva RoHS UE: Conforme
• Regolamento REACh: Non contiene SVHC
• Senza mercurio: Sì
• Esclusioni RoHS: Sì
• Normativa RoHS Cina: Prodotto al di fuori dell'ambito RoHS Cina
• RAEE: Deve essere smaltito secondo il sistema specifico nell'UE
• Stato di offerta sostenibile: Prodotto Green Premium
