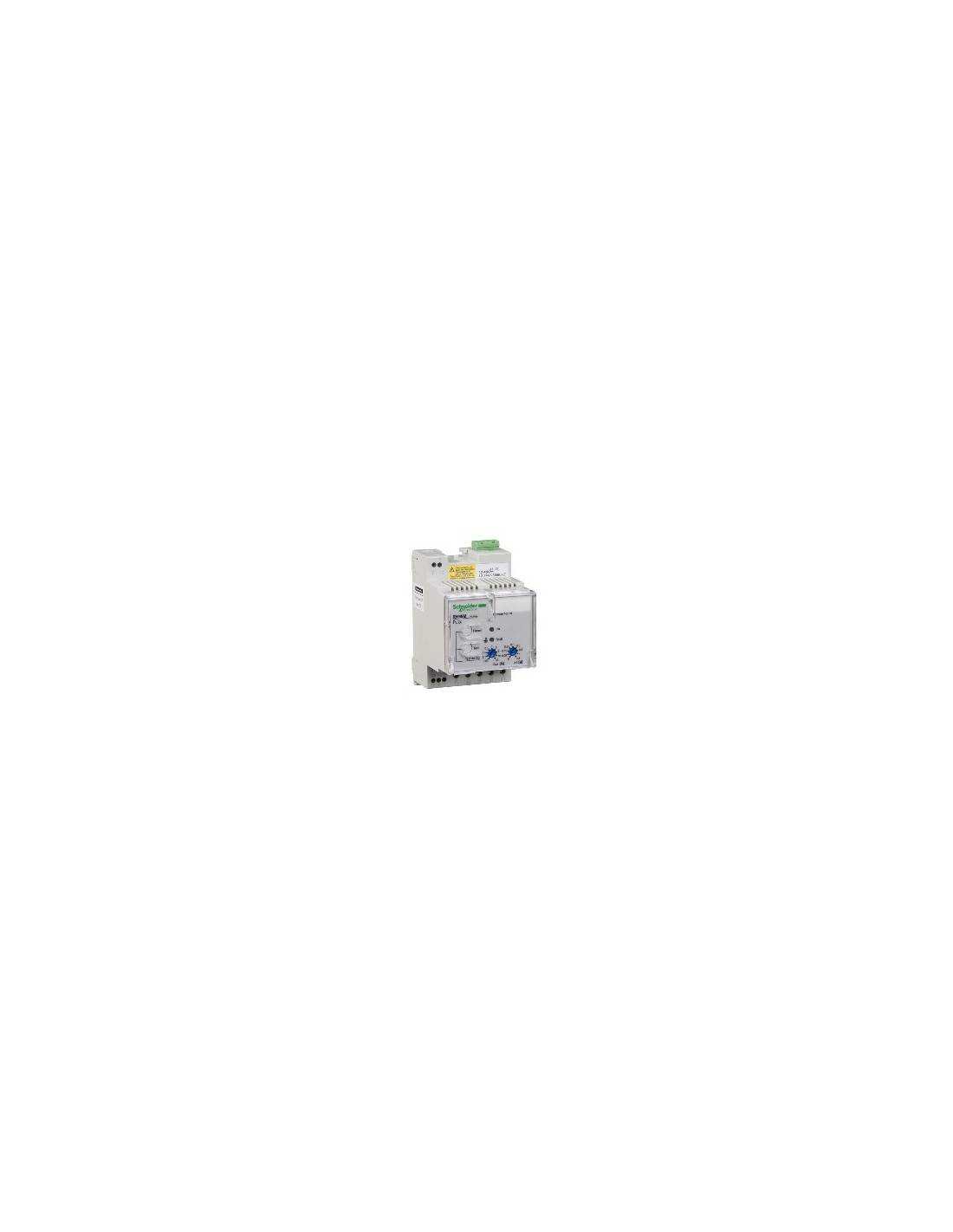

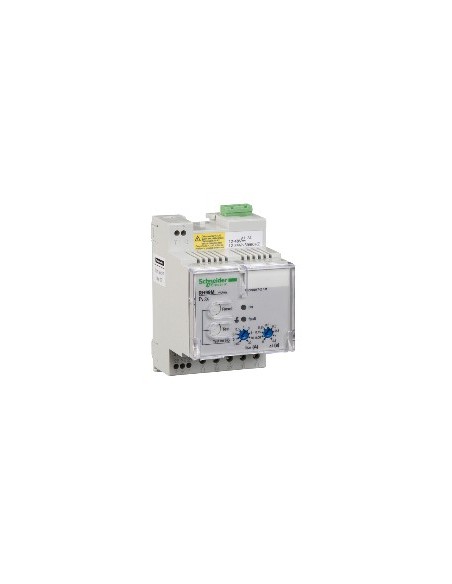

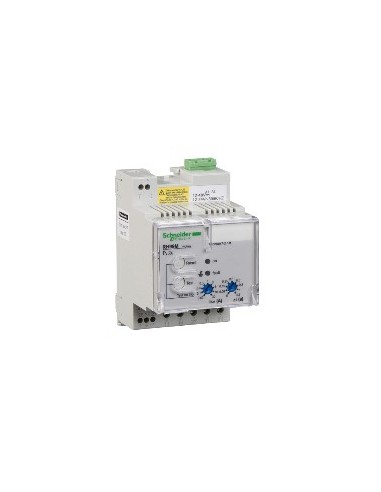

Differentialschutzrelais RH99M 54 mm 12-24 V

Differenzschutzrelais RH99M der Reihe VigiPacT, ausgelegt für Relais-Schutzanwendungen mit Befestigung auf DIN-Schiene.

Technische Merkmale

• Nennspannung: 12...24 V Wechselstrom 50/60 Hz (55...120 %) und 12...48 V Gleichstrom (55...120 %)
• Leistungsaufnahme: 4 VA
• Netzspannung: 1000 V Wechselstrom (50/60 Hz) und 1000 V Wechselstrom (400 Hz)
• Erdbodensystem: TN-S, IT, TT
• Spannungsspitzenbeständigkeit: 8 kV
• Rückstellung: Manuell
• Prüffunktion: Fern- und Lokal
• Interne Messung des Erdschlussstroms, Bereich: 80...100 %
• Schutz der Einstellungen: Durch abschließbare Abdeckung gesichert
• Schutzgrad IP: IP40 (Vorderseite), IP30 (Seiten), IP20 (Anschlüsse)
• Schutzgrad IK: IK07
• Überspannungskategorie: IV
• Schutzklasse gegen elektrische Entladungen: Klasse II
• EMV: Abstrahlung und Leitungsemission (Klasse B), Immunität gegenüber RF, ESD, Überspannungen und Vibrationen
• Betriebstemperatur: -35...70 °C
• Lagertemperatur: -55...85 °C
• Relative Luftfeuchtigkeit: 95 % bei 55 °C
• Schmutzgrad: 3
• Gewicht: 0,3 kg
• Abmessungen: 54 mm (Breite) x 81 mm (Höhe) x 74 mm (Tiefe)
• Anschlüsse: Schraubklemmen für flexible und starre Leiter, Querschnittsbereich von 0,14 mm² bis 4 mm²
• Anzugsmoment: 0,25 N·m bis 0,6 N·m je Klemme
• Länge des abgezogenen Leiterendes: 5 bis 8 mm je Anschluss
• Stufenabstand: 9 mm, Anzahl: 6
• Umweltfreundliches Produkt: Green Premium
• RoHS-Richtlinie EU: Konform
• REACH-Verordnung: Keine SVHC
• Elektro-Altgeräte-Rücknahme: Zurückführung gemäß EU-System
• Ohne Quecksilber, ohne PVC
