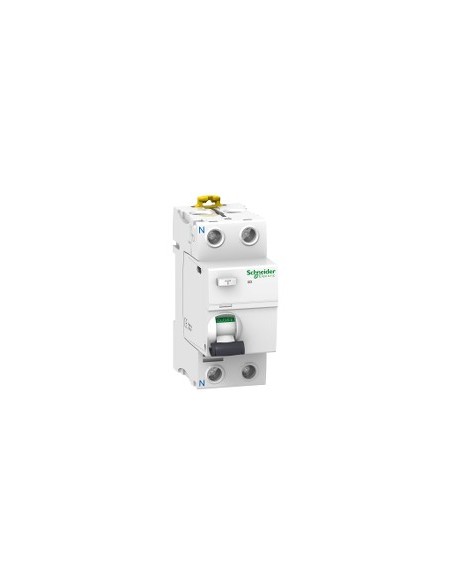

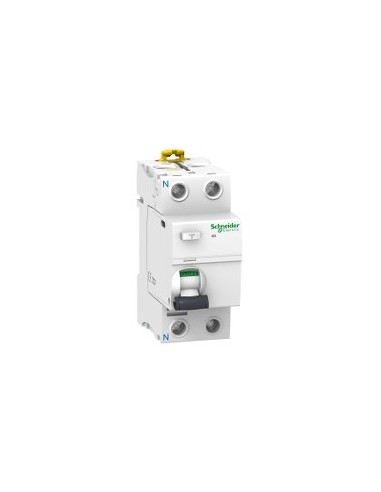

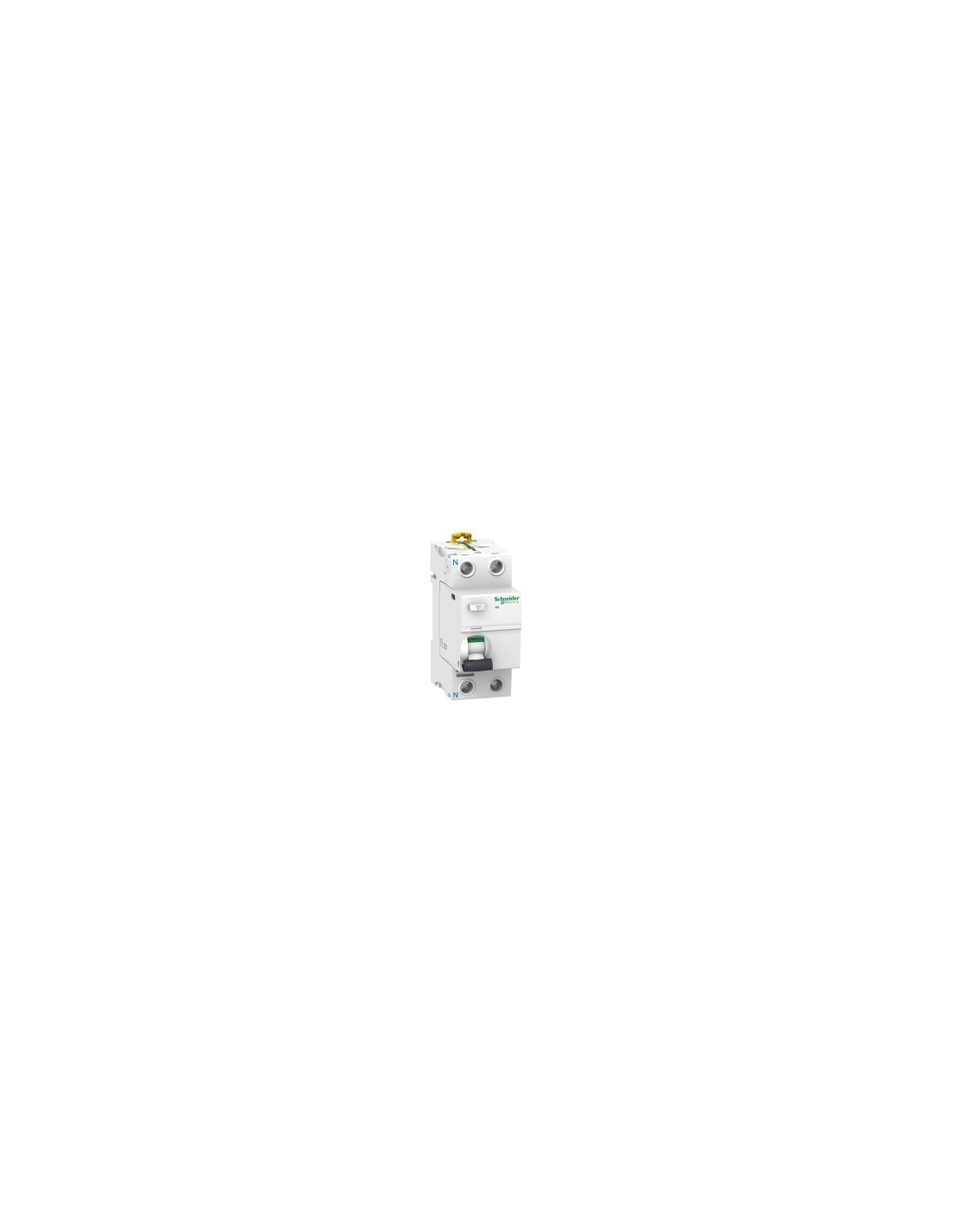

Differenzschutzschalter Acti9 iID 2P 25A 30mA

Differenzschutzschalter Typ A-SI der Serie Acti9 iID, ausgelegt zum Schutz einphasiger Stromkreise in Wohn- und Industrieanlagen. Wird an der Ausgangsseite installiert und bietet sofortigen Schutz vor Restströmen des Typs A-SI mit einer Empfindlichkeit von 30 mA. Kompatibel mit AC-Netzen mit 50/60 Hz und Nennspannungen von 220…240 V AC.

Technische Daten

• Anzahl der Pole: 2P
• Neutrale Lage: Links
• Nennstrom [In]: 25 A
• Netztyp: AC
• Erdungsstromempfindlichkeit: 30 mA
• Schutzverzögerung: Sofort
• Schutzklasse: Typ A-SI
• Platzierung im System: Ausgang
• Netzfrequenz: 50/60 Hz
• Nennspannung im Betrieb [Ue]: 220…240 V AC 50/60 Hz
• Auslösetechnologie: Spannungsunabhängig
• Verbindungskapazität und Trennkapazität: Idm 1500 A, Im 1500 A
• Bedingter Kurzschlussstrom: 10 kA
• Nennisolationsspannung [Ui]: 500 V AC 50/60 Hz
• Spannungsspitzenbeständigkeit [Uimp]: 6 kV
• Stellungsanzeige: Ja
• Steuerungstyp: Hebel
• Montagetype: Klippbar
• Montageunterlage: DIN-Schiene
• Abstandsschritte von 9 mm: 4
• Höhe: 91 mm
• Breite: 36 mm
• Tiefe: 73,5 mm
• Gewicht: 0,21 kg
• Farbe: Weiß
• Mechanische Haltbarkeit: 20000 Zyklen
• Elektrische Haltbarkeit: AC-1, Zustand 1, 15000 Zyklen
• Sperre mit Schlüssel: Ja
• Anschlüsse: Einzelklemme oben oder unten, 1…35 mm² starr, 1…25 mm² flexibel
• Länge des abgezogenen Kabels: 14 mm
• Drehmoment: 3,5 N·m
• Kompatibilitätscode: IID
• Normen: EN/IEC 61008-1
• Schutzart IP: IP20
• Schmutzgrad: 3
• EMV-Kompatibilität: Impulsbeständigkeit 8/20 µs, 3000 A
• Betriebstemperatur: -25…60 °C
• Lagertemperatur: -40…85 °C
• Umweltfreundliches Produkt: Green Premium
• REACH-Richtlinie: Ohne SVHC
• RoHS-UE-Richtlinie: Konform
• Quecksilber: Nicht enthalten
• RoHS-Ausnahmen: Ja
• RoHS China: Nicht anwendbar
• Altgeräte-Verordnung: Entsorgung gemäß spezifischem System in der EU
• Halogengehalt: Keine Halogene in Kunststoffen
