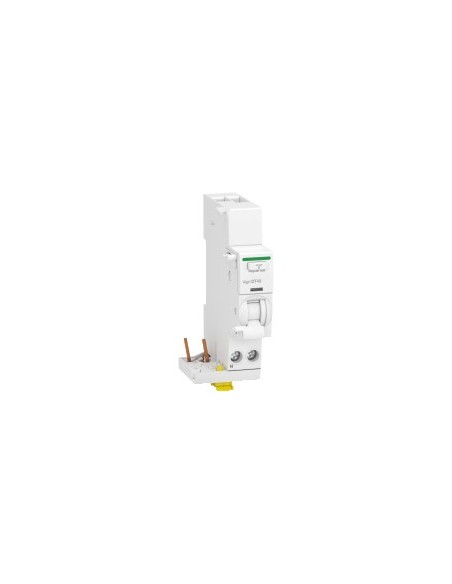

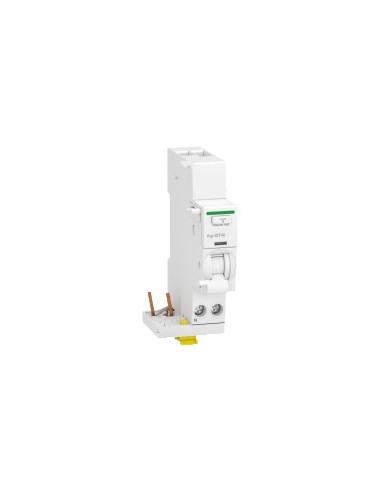

Bloc Vigi 1P+N 40A 30mA AC Type AD

Bloc Vigi 1P+N 40A 30mA AC Type AD de la gamme Acti9 est conçu pour protéger les circuits électriques dans les installations de sortie. Il offre une protection instantanée contre les courants résiduels de fuite de terre avec une sensibilité de 30 mA, fonctionnant de manière indépendante de la tension, garantissant une sécurité même en cas de tension réduite. Son design permet une intégration dans des systèmes électriques monophasés avec une tension nominale de 230 V AC 50 Hz.

Caractéristiques techniques

• Nombre de pôles : 1P + N
• Position du neutre : Gauche
• Courant nominal [In] : 40 A
• Type de réseau : AC
• Sensibilité de fuite de terre : 30 mA
• Délai de protection : Immédiat
• Classe de protection : Type AC
• Tension nominale d'utilisation [Ue] : 230 V AC 50 Hz
• Tension nominale d'isolement [Ui] : 400 V AC 50 Hz (conforme à EN/IEC 61009-2-1)
• Résistance aux surtensions [Uimp] : 4 kV (conforme à EN/IEC 61009-2-1)
• Degré de protection IP : IP20 (conforme à IP40 - type de câble : boîtier modulaire)
• Classe de contamination : 3 (conforme à EN/IEC 61009-2-1)
• Humidité relative : 95 % à 55 °C
• Altitude maximale de fonctionnement : 2000 m
• Température ambiante de fonctionnement : -5…60 °C
• Température ambiante de stockage : -40…85 °C
• Durabilité mécanique : 20000 cycles
• Durabilité électrique : 10000 cycles
• Connexions - bornes : Bornes tunnel inférieures 1…16 mm² rigide, 1…10 mm² flexible
• Longueur de dégagement du câble : 14 mm pour la connexion inférieure
• Couple de serrage : 2 N·m inférieur
• Support de montage : Rail DIN
• Type de montage : Fixation par crochet réglable
• Connexion électrique au disjoncteur : Par vis
• Pas de 9 mm : 2
• Hauteur : 91 mm
• Largeur : 36 mm
• Profondeur : 74 mm
• Couleur : Blanc
• Indications locales : Indication d'erreur
• Normes : EN/IEC 61009-2-1
• Certifications : CE, NF
• État de l'offre durable : Produit Green Premium
• Règlement REACh : Ne contient pas de SVHC
• Directive RoHS UE : Conforme
• Exemptions RoHS : Oui
• Réglementation RoHS Chine : Produit hors du champ d'application du RoHS Chine
• RAEE : Doit être éliminé selon le système spécifique en UE
• Présence d'halogènes : Sans halogènes (plastique et câbles)
