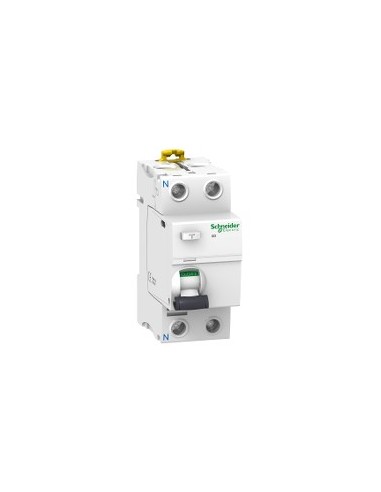

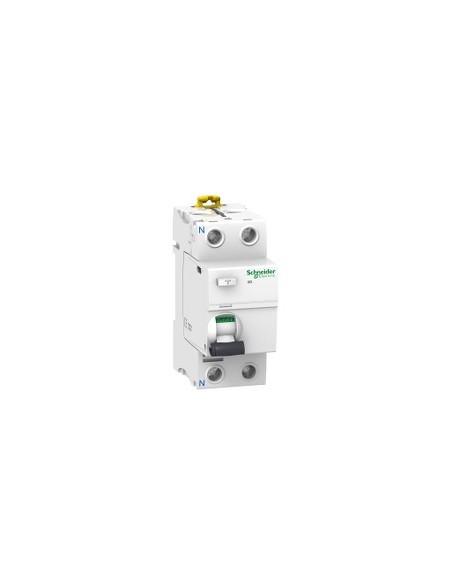

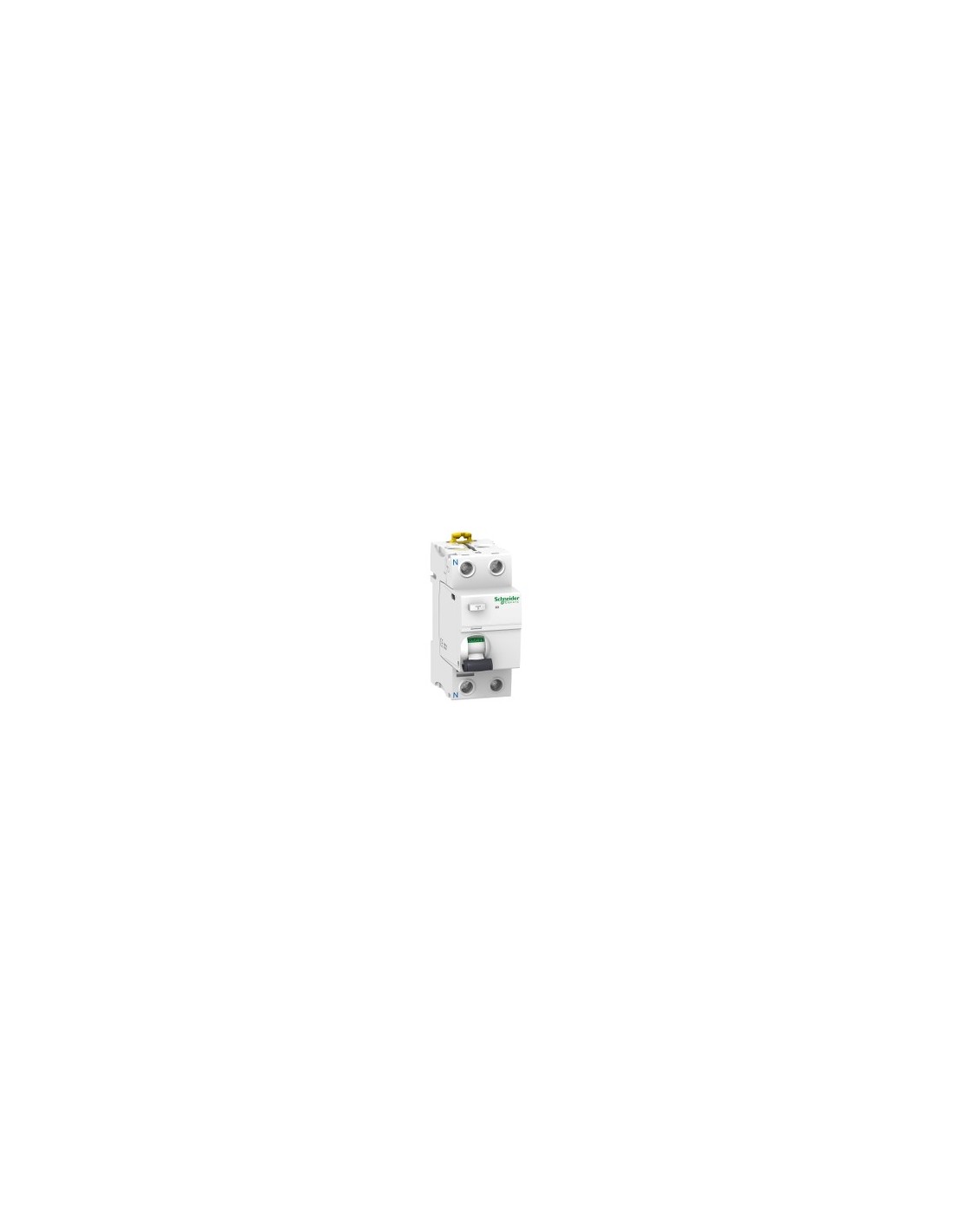

Interruttore differenziale Acti9 iID 2P 25A 300mA AC

Interruttore differenziale tipo AC della gamma Acti9 iID, progettato per proteggere circuiti elettrici in impianti monofase. Offre protezione istantanea contro le perdite di corrente a terra di tipo AC con sensibilità di 300 mA, compatibile con reti AC da 220...240 V e frequenza 50/60 Hz. Si installa in uscita e si monta su profilo DIN con fissaggio a clip.

Caratteristiche tecniche

• Numero di poli: 2P
• Posizione del neutro: Sinistra
• Corrente nominale [In]: 25 A
• Tipo di rete: AC
• Sensibilità di perdita a terra: 300 mA
• Ritardo di protezione: Istantaneo
• Classe di protezione: Tipo AC
• Posizione nel sistema: Uscita
• Frequenza di rete: 50/60 Hz
• Tensione nominale di impiego [Ue]: 220...240 V AC 50/60 Hz
• Tecnologia di scatto: Indipendente dalla tensione
• Potere di connessione e interruzione: Idm 1500 A, Im 1500 A
• Corrente condizionata di cortocircuito: 10 kA
• Tensione nominale di isolamento [Ui]: 500 V AC 50/60 Hz
• Resistenza ai picchi di tensione [Uimp]: 6 kV
• Corrente di sovratensione: 250 A
• Indicatore di posizione del contatto: Sì
• Tipo di controllo: Manopola
• Tipo di montaggio: Regolabile a clip
• Supporto di montaggio: Profilo DIN
• Passi da 9 mm: 4
• Altezza: 91 mm
• Larghezza: 36 mm
• Profondità: 73,5 mm
• Peso: 0,21 kg
• Colore: Bianco
• Durata meccanica: 20000 cicli
• Durata elettrica: AC-1, stato 1, 15000 cicli
• Opzioni di blocco: Dispositivo di chiusura con chiave
• Connessioni: Morsetto singolo in alto o in basso, 1…35 mm² rigido, 1…25 mm² flessibile, con morsetto
• Lunghezza del conduttore scoperto: 14 mm
• Momento di serraggio: 3,5 N·m
• Codice di compatibilità: IID
• Norme: EN/IEC 61008-1
• Grado di protezione IP: IP20 (conforme a Attivare/Disattivare Ig IP40 - tipo di cavo: involucro modulare)
• Grado di inquinamento: 3
• Compatibilità elettromagnetica: Resistenza agli impulsi 8/20 µs, 250 A (conforme a EN/IEC 61008-1)
• Temperatura ambiente di funzionamento: -5…60 °C
• Temperatura ambiente di stoccaggio: -40…85 °C
• Stato di offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Non contiene SVHC
• Direttiva RoHS UE: Conforme
• Senza mercurio: Sì
• Esclusioni RoHS: Sì
• Normativa RoHS Cina: Prodotto al di fuori dell'ambito RoHS Cina
• RAEE: Deve essere smaltito secondo il sistema specifico nell'UE
• Presenza di alogeni: Prodotto con contenuto plastico senza alogeni
