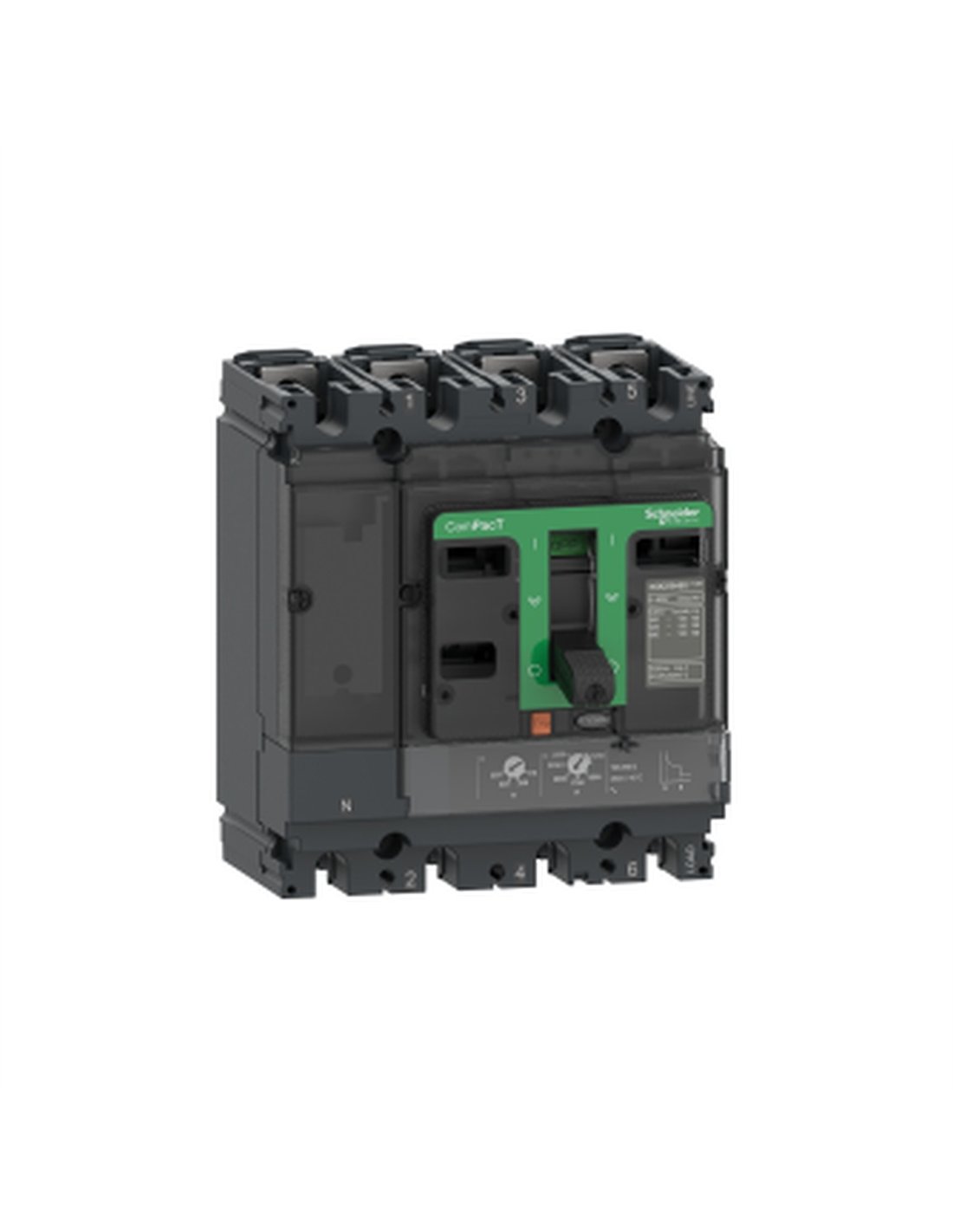

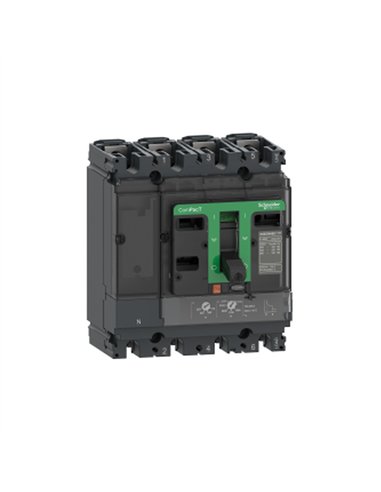

NSX100F 36kA AC 4P4R 16A TMD
NSX100F 36kA AC 4P4R 16A TMD

Disjuntor termomagnético UL COMPACT 16A 4P 36kA Icu 690V AC

IMPO C10F4TM016
Disponível
294,27 €
Com IVA
O disjuntor NSX100F da linha ComPacT foi projetado para correntes acima de 0,1 A. Com 4 polos e capacidade de interrupção de até 36 kA, oferece proteção térmica e magnética. Ideal para aplicações em redes CA de até 690 V.
6 Itens

Notify me when in stock

Drop your email and we'll let you know the moment it's back.

Descrição

O disjuntor NSX100F 36kA AC 4P4R 16A TMD da nova geração ComPacT, conhecida como UL Compact, é uma solução avançada para proteção de circuitos elétricos. Projetado para aplicações com correntes acima de 0,1 A, este dispositivo possui quatro polos (4P) e uma configuração de polos protegidos de 4R, com o neutro localizado à esquerda. Sua corrente nominal é de 16 A a 40 °C e é adequado para tensões de até 690 V CA em redes de 50/60 Hz.

Este disjuntor oferece capacidade de interrupção excepcional, atingindo até 85 kA Icu em 220/240 V CA e 36 kA Icu em 380/415 V CA, garantindo proteção robusta contra sobrecargas e curtos-circuitos.

A unidade de controle TM-D utiliza tecnologia termomagnética, oferecendo funções de proteção contra curto-circuito e um controle tipo alavanca. Seu design permite montagem fixa nas posições horizontal e vertical, com conexões frontais e inferiores.
  • Durabilidade mecânica: 50.000 ciclos
  • Durabilidade elétrica: 30.000 ciclos a 440 V
  • Potência dissipada por polo: 2,92 W
  • Temperatura de operação: -25 a 70 °C
  • Grau de proteção: IP40
  • Altura: 161 mm
  • Largura: 140 mm
  • Profundidade: 86 mm
  • Peso: 2,4 kg
  • Código de compatibilidade: NSX100

Dados do produto

Frecuencia
50/60 Hz
Corriente nominal (A)
16 A
EAN
3606481997456
Fabricante
SCHNEIDER
Nº de polos
4P
Referencia
SCHNEIDER C10F4TM016
GPSR Aviso de segurança
No
GPSR Informações do fabricante
Schneider Electric España, S.A. / Spain / Calle Bac de Roda, 52 - Edificio A, 08019 Barcelona / [email protected] / +34 930289900
GPSR Responsável na UE
Schneider Electric España, S.A. / Spain / Calle Bac de Roda, 52 - Edificio A, 08019 Barcelona / [email protected] / +34 930289900
GPSR e-mail fabricante
[email protected]
