Interruttore magnetotermico UL COMPACT 16A 4P 36kA Icu 690V AC

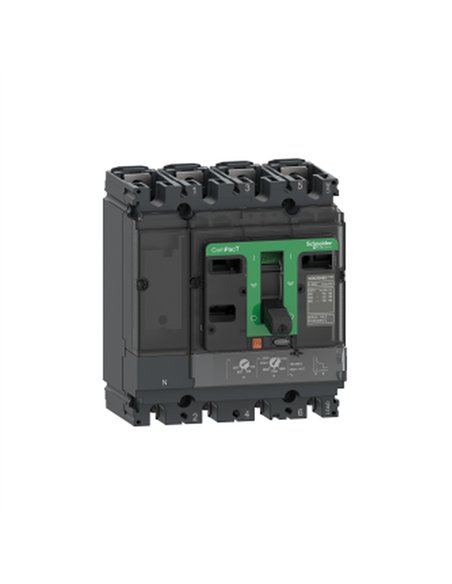

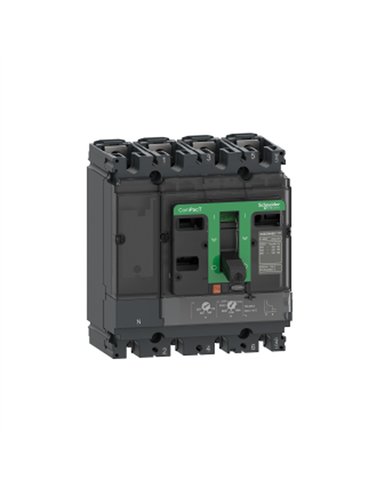

L'interruttore automatico NSX100F 36 kA AC 4P4R 16 A TMD della gamma ComPacT di nuova generazione, nota come UL Compact, è una soluzione avanzata per la protezione dei circuiti elettrici. Progettato per applicazioni con correnti superiori a 0,1 A, questo dispositivo presenta quattro poli (4P) e una configurazione dei poli protetti di 4R, con il neutro posizionato a sinistra. La sua corrente nominale è di 16 A a 40 °C ed è adatto per tensioni fino a 690 V AC in reti a 50/60 Hz.

Questo interruttore automatico offre un potere di interruzione eccezionale, raggiungendo fino a 85 kA Icu a 220/240 V AC e 36 kA Icu a 380/415 V AC, garantendo una solida protezione contro sovraccarichi e cortocircuiti. L'unità di controllo TM-D utilizza la tecnologia magnetotermica, fornendo funzioni di protezione LIG e un controllo a leva.

• Durata meccanica: 50.000 cicli
• Durata elettrica: 30.000 cicli a 440 V In
• Potenza dissipata per polo: 2,92 W
• Temperatura di funzionamento: da -25 a 70 °C
• Grado di protezione: IP40
• Altezza: 161 mm
• Larghezza: 140 mm
• Profondità: 86 mm
• Peso: 2,4 kg
• Codice di compatibilità: NSX100
