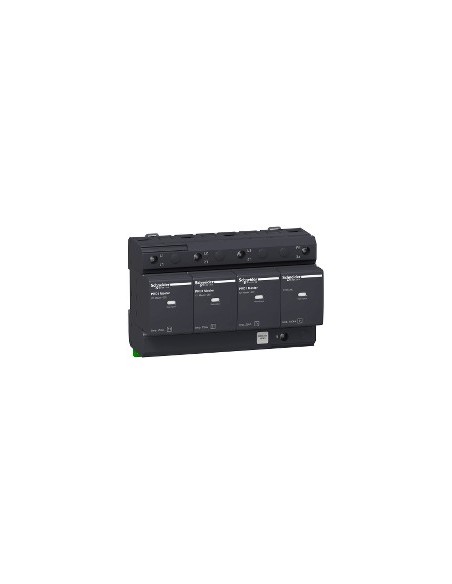

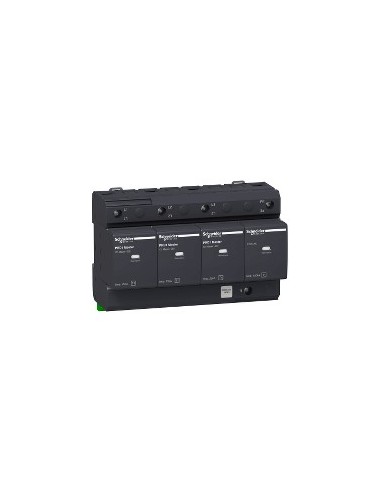

Limitatore di sovratensione 3P+N tipo 1 100 kA

Limitatore di sovratensione tipo 1, 3P+N, progettato per proteggere impianti elettrici in reti di distribuzione di piccoli negozi. Compatibile con sistemi di messa a terra TT e TN-S, offre protezione contro sovratensioni transitorie secondo le norme EN 61643-11:2012 e IEC 61643-11:2011. Incorpora tecnologia di distanza interelettrodica per una risposta efficace.

Caratteristiche tecniche

• Numero di poli: 3P + N
• Tensione nominale d'impiego: 230/400 V AC ±10 %, 50/60 Hz
• Corrente di scarico nominale: 100 kA (modo comune, N/PE), 25 kA (modo differenziale, L/N)
• Corrente di impulso: 100 kA (modo comune, N/PE), 25 kA (modo differenziale, L/N)
• Tensione di funzionamento massima continua: 350 V (modo differenziale, L/N), 350 V (modo comune, N/PE)
• Livello di protezione della tensione: <1,5 kV (modo differenziale, L/N, tipo 2)
• Monitoraggio della corrente: 0,1 kA (modo comune, N/PE), 50 kA (modo differenziale, L/N)
• Segnalazione remota: 1 SD (1 C/O)
• Connessioni: Terminali tipo tunnel, 2,5…35 mm² (inferiore e superiore)
• Coppia di serraggio: 4,5 N·m
• Corrente di impulso: 25 kA
• Grado di protezione IK: IK05 (IEC 62262)
• Temperatura ambiente di funzionamento: -25…60 °C
• Temperatura ambiente di stoccaggio: -40…80 °C
• Altitudine massima di funzionamento: 2000 m
• Umidità relativa: 5…90 %
• Materiale: PBT (polibutilen tereftalato)
• Colore: Grigio antracite (RAL 7016)
• Altezza: 90 mm
• Larghezza: 142,8 mm
• Profondità: 70 mm
• Peso: 1,31 kg
• Modalità di montaggio: Regolabile con morsetto (guida DIN)
• Passi da 9 mm: 16
• Dispositivo sezionatore associato: Fusibile gG 315 A standard, interruttore automatico Compact NSX100F 100 A curva C - Icu 36 kA o Compact NSX100N 100 A curva C - Icu 50 kA
• Tensione del circuito di segnalazione: 1 A, 250 V CA, 50/60 Hz
• Certificazioni: CE, KEMA-KEUR
• Regolamento REACh: Contiene SVHC oltre la soglia
• Direttiva RoHS UE: Conforme
• Senza mercurio: Sì
• Normativa RoHS Cina: Prodotto fuori dal campo di applicazione RoHS Cina
• Informazioni sulle esenzioni RoHS: Sì
• RAEE: Deve essere smaltito secondo il sistema di raccolta specifico nell'UE
