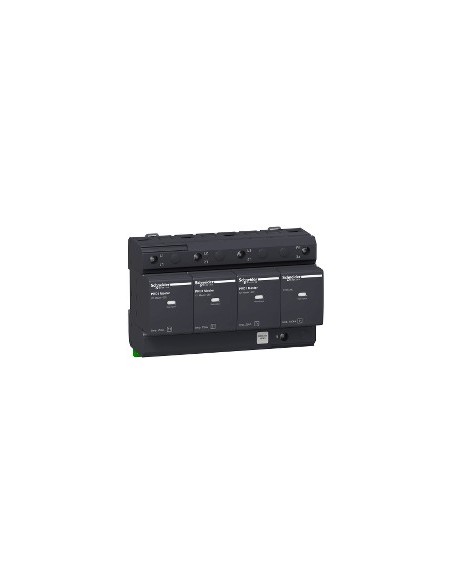

Limitateur de surtension 3P+N type 1 100 kA

Limitateur de surtension de type 1, 3P+N, conçu pour protéger les installations électriques dans les réseaux de distribution des petits commerces. Compatible avec les systèmes de mise à la terre TT et TN-S, offre une protection contre les surtensions transitoires selon les normes EN 61643-11:2012 et IEC 61643-11:2011. Intègre une technologie de distance interélectrodique pour une réponse efficace.

Caractéristiques techniques

• Nombre de pôles : 3P + N
• Tension nominale d'utilisation : 230/400 V AC ±10 %, 50/60 Hz
• Intensité de décharge nominale : 100 kA (mode commun, N/PE), 25 kA (mode différentiel, L/N)
• Intensité d'impulsion : 100 kA (mode commun, N/PE), 25 kA (mode différentiel, L/N)
• Tension de fonctionnement maximale continue : 350 V (mode différentiel, L/N), 350 V (mode commun, N/PE)
• Niveau de protection en tension : <1,5 kV (mode différentiel, L/N, type 2)
• Surveillance d'intensité : 0,1 kA (mode commun, N/PE), 50 kA (mode différentiel, L/N)
• Signalisation à distance : 1 SD (1 C/O)
• Connexions : Bornes à tunnel, 2,5…35 mm² (inférieure et supérieure)
• Couple de serrage : 4,5 N·m
• Courant de choc : 25 kA
• Grade de protection IK : IK05 (IEC 62262)
• Température ambiante de fonctionnement : -25…60 °C
• Température ambiante de stockage : -40…80 °C
• Altitude maximale de fonctionnement : 2000 m
• Humidité relative : 5…90 %
• Matière : PBT (terephthalate de polybutylène)
• Couleur : Gris anthracite (RAL 7016)
• Hauteur : 90 mm
• Largeur : 142,8 mm
• Profondeur : 70 mm
• Poids : 1,31 kg
• Mode de montage : Fixation réglable par clip (rail DIN)
• Pas de 9 mm : 16
• Dispositif de sectionnement associé : Fusible gG 315 A standard, disjoncteur automatique Compact NSX100F 100 A courbe C - Icu 36 kA ou Compact NSX100N 100 A courbe C - Icu 50 kA
• Tension du circuit de signalisation : 1 A, 250 V CA, 50/60 Hz
• Certifications : CE, KEMA-KEUR
• Réglementation REACh : Contient des SVHC au-dessus du seuil
• Directive RoHS UE : Conforme
• Sans mercure : Oui
• Norme RoHS Chine : Produit hors du champ d'application du RoHS Chine
• Informations sur les exemptions RoHS : Oui
• DEEE : Doit être éliminé selon le système de collecte spécifique dans l'UE
