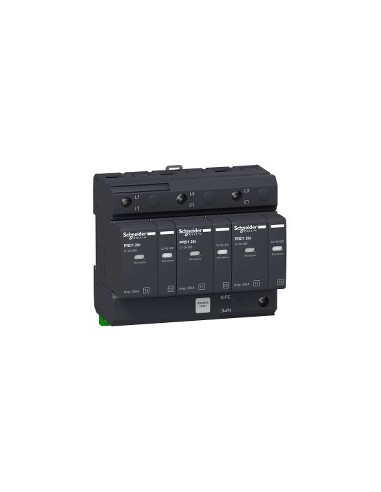

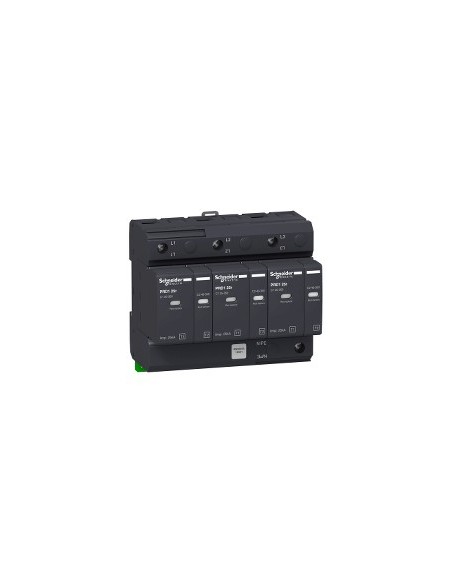

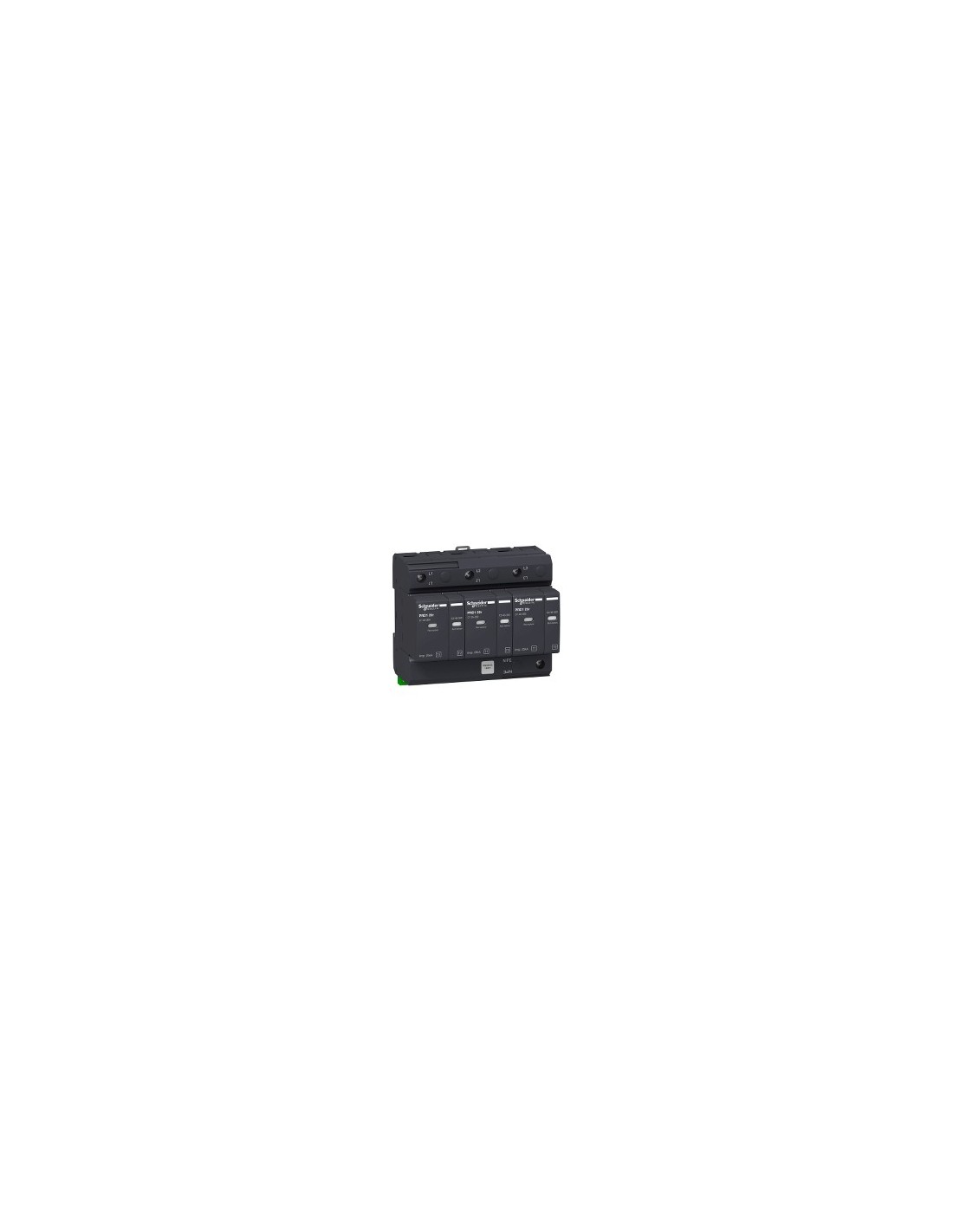

Limitatore sovratensioni 3P tipo 1+2 25 kA

Limitatore sovratensioni tipo 1+2 con cartuccia plug-in per reti di distribuzione elettrica 230/400 V AC, 3 poli, progettato per proteggere impianti in ambienti di piccole attività commerciali. Utilizza tecnologia MOV con distanza interelettrodica e offre una risposta fino a 25 ns. Compatibile con sistemi di messa a terra IT 230 TN-C.

Caratteristiche tecniche

• Numero di poli: 3P
• Tensione nominale di impiego: 230/400 V AC (±10%) a 50/60 Hz
• Tensione di funzionamento massima continua: 350 V L/PE
• Corrente di scarica nominale: 25 kA (modo comune, stato 1, L/PE)
• Corrente di uscita massima: 40 kA (modo comune, stato 1, L/PE)
• Corrente d'impulso: 25 kA (modo comune, stato 1, L/PE), 12,5 A·s
• Livello di protezione della tensione: <1,5 kV (tipo 2, L/PE)
• Sovratensione temporanea: 1200 V N/PE (200 ms), 415 V L/N (5 s), 440 V L/N (7200 s)
• Monitoraggio corrente: 25 kA (modo differenziale L/N), 3 kA (modo differenziale L/N), 100 A (modo comune N/PE)
• Resistenza a cortocircuiti: 25 kA
• Tempo di risposta: ≤ 25 ns
• Connessioni: Morsetto a tunnel, 10–35 mm² rigido o 10–25 mm² flessibile
• Coppia di serraggio: 4,5 N·m
• Grado di protezione IP: IP40 (faccia anteriore, stato 1), IP20 (installato, stato 1)
• Grado di protezione IK: IK05 (conforme all'accessorio di isolamento)
• Temperatura ambiente di funzionamento: -25…60 °C
• Temperatura ambiente di stoccaggio: -40…80 °C
• Altitudine massima di funzionamento: 2000 m
• Umidità relativa: 5…95 %
• Materiale: PBT (polibutilenotereftalato)
• Colore: Grigio antracite (RAL 7016)
• Peso: 1010 g
• Altezza: 90 mm
• Larghezza: 108 mm
• Profondità: 71 mm
• Supporto di montaggio: Guida DIN
• Tipo di montaggio: Regolabile con morsetto
• Passi da 9 mm: 12
• Segnalazione remota: Dove
• Composizione contatti segnalazione: 1 SD (1 C/O)
• Dispositivo di sezionamento: Fusibile associato gG 315 A standard, Interruttore automatico associato Compact NSX100B 100 A curva C - Icu 10 kA, 15 kA, 25 kA
• Certificazioni: CE, KEMA-KEUR
• Norme: EN 61643-11:2012, IEC 61643-11:2011
• Direttiva RoHS UE: Conforme
• Esclusioni RoHS: Sì
• RAEE: Deve essere smaltito secondo il sistema specifico nell'UE
