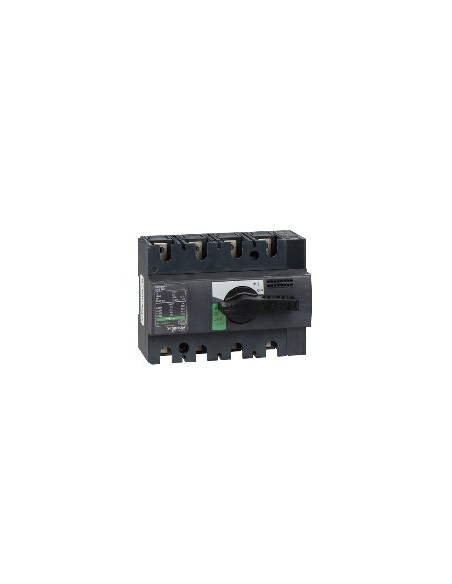

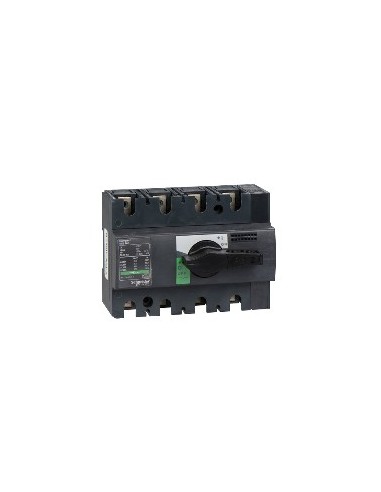

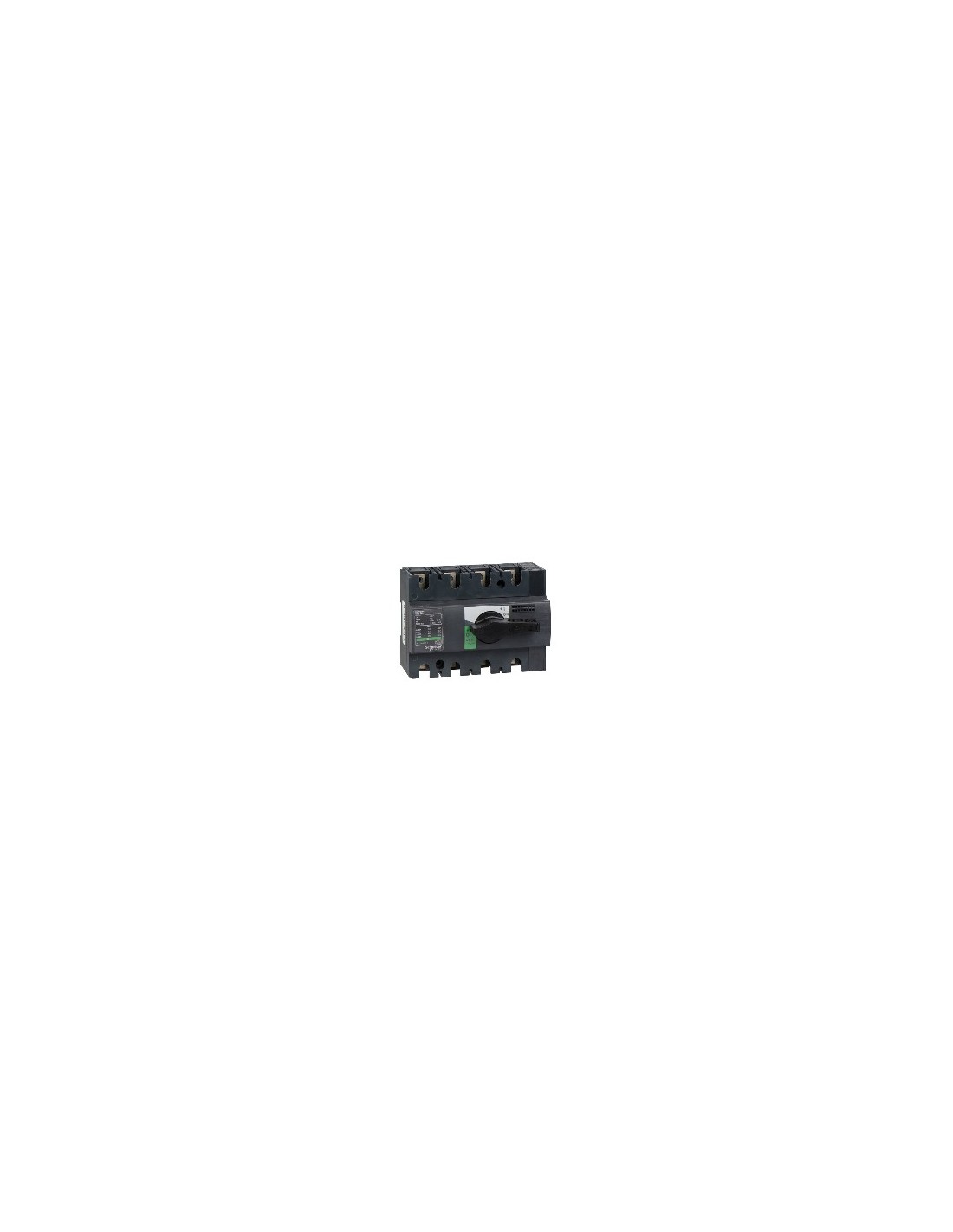

Interruttore selettore 4P ComPact Interpact INS160

Interruttore selettore 4P della gamma ComPact Interpact INS160, progettato per il controllo e l'isolamento di circuiti elettrici in impianti industriali. Il montaggio su profilo DIN e la struttura fissa lo rendono adatto alla distribuzione di energia in armadi elettrici. Dispone di comando rotativo e maniglia nera, con indicatore di posizione del contatto per un'operazione sicura e visivamente chiara.

Caratteristiche tecniche

• Numero di poli: 4P
• Tipo di rete: AC Corrente continua
• Frequenza di rete: 50/60 Hz
• Corrente nominale di impiego: AC-23A, stato 1 100 A AC 50/60 Hz 500 V; AC-22A, stato 1 160 A AC 50/60 Hz 220/240 V; AC-22A, stato 1 160 A AC 50/60 Hz 380/415 V; AC-22A, stato 1 160 A AC 50/60 Hz 440/480 V; AC-22A, stato 1 160 A AC 50/60 Hz 500 V; AC-22A, stato 1 160 A AC 50/60 Hz 660/690 V; AC-23A, stato 1 100 A AC 50/60 Hz 660/690 V; AC-23A, stato 1 160 A AC 50/60 Hz 220/240 V; AC-23A, stato 1 160 A AC 50/60 Hz 380/415 V; AC-23A, stato 1 160 A AC 50/60 Hz 440/480 V; DC-22A, stato 1 160 A corrente continua 125 V 2 poli in serie; DC-23A, stato 1 160 A corrente continua 125 V 2 poli in serie; DC-22A, stato 1 160 A corrente continua 250 V 4 poli in serie; DC-23A, stato 1 160 A corrente continua 250 V 4 poli in serie
• Tensione nominale di isolamento: 750 V AC 50/60 Hz
• Resistenza a picchi di tensione: 8 kV
• Corrente termica convenzionale: 160 A a 60 °C
• Capacità nominale di cortocircuito: 154 kA con interruttore automatico a monte 690 V AC in 50/60 Hz; 20 kA solo interruttore-selettore 690 V AC in 50/60 Hz
• Tensione nominale di impiego: 250 V corrente continua; 690 V AC 50/60 Hz
• Potere di sezionamento: Sì
• Indicatore di posizione del contatto: Sì
• Taglio visibile: No
• Grado di inquinamento: 3
• Tipo di controllo: Comando rotativo
• Colore della maniglia: Nero
• Tipo di montaggio: Fisso
• Supporto di montaggio: Piastra profilo DIN
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Potenza massima: AC-23, stato 1 110 kW in 500/525 V AC 50/60 Hz; AC-23, stato 1 45 kW in 220/240 V AC 50/60 Hz; AC-23, stato 1 75 kW in 380/415 V AC 50/60 Hz; AC-23, stato 1 90 kW in 440 V AC 50/60 Hz; AC-23, stato 1 90 kW in 660/690 V AC 50/60 Hz
• Servizio nominale: Continuo
• Classe di servizio intermittente: Classe 120 - 60 %
• Dimensioni dell'armadio per: 260 mm x 160 mm x 55 mm
• Corrente temporanea ammissibile: 0,01 kA durata elettrica 30 s; 1,23 kA durata elettrica 20 s; 3,175 kA durata elettrica 3 s; 5,5 kA durata elettrica 1 s
• Durata meccanica: 15000 cicli
• Durata elettrica: AC-22A, stato 1 1500 cicli 220/240 V AC 50/60 Hz; AC-22A, stato 1 1500 cicli 380/415 V AC 50/60 Hz; AC-22A, stato 1 1500 cicli 440 V AC 50/60 Hz; AC-22A, stato 1 1500 cicli 500 V AC 50/60 Hz; AC-23A, stato 1 1500 cicli 220/240 V AC 50/60 Hz; AC-23A, stato 1 1500 cicli 380/415 V AC 50/60 Hz; AC-23A, stato 1 1500 cicli 440 V AC 50/60 Hz; AC-23A, stato 1 1500 cicli 500 V AC 50/60 Hz; DC-22A, stato 1 1500 cicli 250 V corrente continua 4 poli in serie; DC-23A, stato 1 1500 cicli 250 V corrente continua 4 poli in serie; AC-22A, stato 1 1500 cicli 690 V AC 50/60 Hz; AC-23A, stato 1 1500 cicli 690 V AC 50/60 Hz
• Passo di connessione: 30 mm
• Altezza: 100 mm
• Larghezza: 135 mm
• Profondità: 62,5 mm
• Peso del prodotto: 0,9 kg
• Codice di compatibilità: INS160
• Normative: En> 40 A Valori istantanei e di domanda
• Certificazioni del prodotto: CCC KEMA-KEUR
• Grado di protezione IP: IP40 conforme a Attivare / Disattivare Ig
• Grado di protezione IK: IK07 conforme a H
• Temperatura ambiente di funzionamento: -25…70 °C
• Temperatura ambiente di stoccaggio: -50…85 °C
• Stato di offerta sostenibile: Prodotto Green Premium
• Conforme con REACh senza SVHC: Sì
• Direttiva RoHS UE: Conforme
• Senza metalli pesanti tossici: Sì
• Senza mercurio: Sì
• Informazioni sulle esenzioni RoHS: Sì
• Normativa RoHS Cina: X
• RAEE: sul mercato dell'Unione Europea, il prodotto deve essere smaltito secondo un sistema specifico di raccolta dei rifiuti e mai gettato in un contenitore per rifiuti comuni
