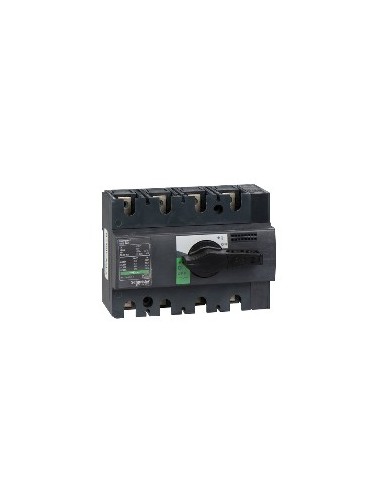

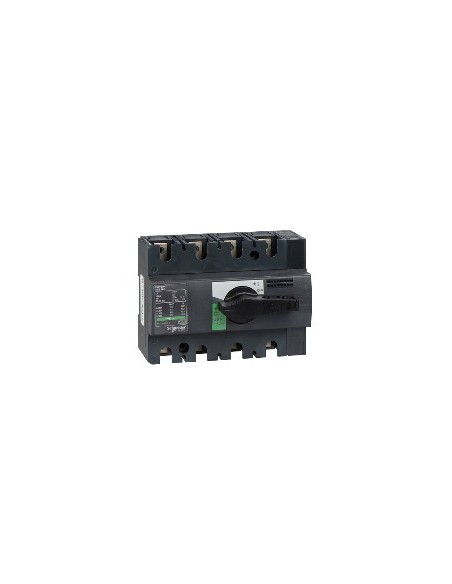

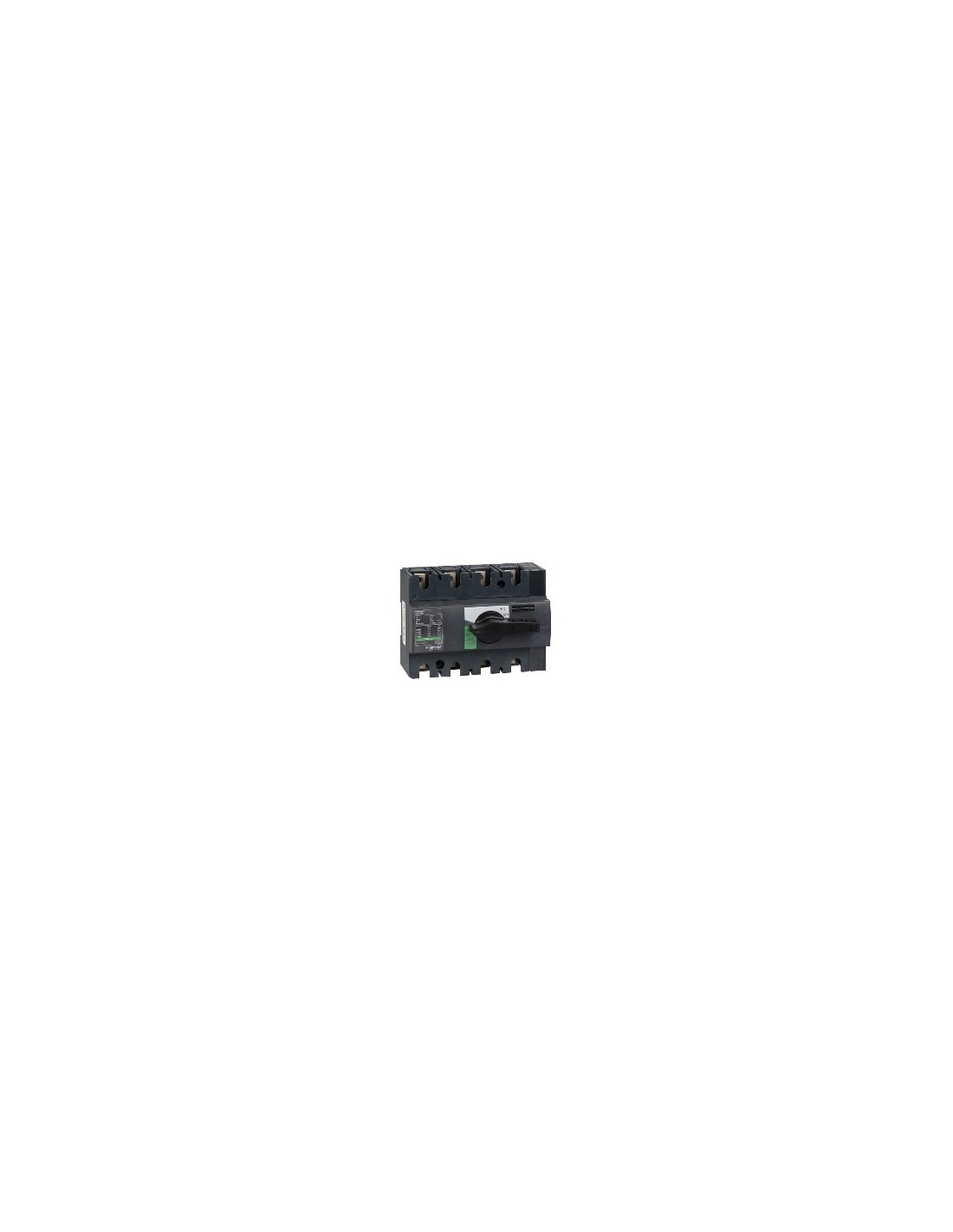

Interrupteur sectionneur 4P ComPact Interpact INS160

Interrupteur sectionneur 4P de la gamme ComPact Interpact INS160, conçu pour le contrôle et l'isolement de circuits électriques dans des installations industrielles. Son montage sur rail DIN et sa structure fixe le rendent adapté à la distribution d'énergie dans des armoires électriques. Il dispose d'un commandement rotatif et d'une manette noire, avec indicateur de position du contact pour une opération sûre et visuellement claire.

Caractéristiques techniques

• Nombre de pôles : 4P
• Type de réseau : AC Courant continu
• Fréquence du réseau : 50/60 Hz
• Courant nominal d'utilisation : AC-23A, état 1 100 A AC 50/60 Hz 500 V ; AC-22A, état 1 160 A AC 50/60 Hz 220/240 V ; AC-22A, état 1 160 A AC 50/60 Hz 380/415 V ; AC-22A, état 1 160 A AC 50/60 Hz 440/480 V ; AC-22A, état 1 160 A AC 50/60 Hz 500 V ; AC-22A, état 1 160 A AC 50/60 Hz 660/690 V ; AC-23A, état 1 100 A AC 50/60 Hz 660/690 V ; AC-23A, état 1 160 A AC 50/60 Hz 220/240 V ; AC-23A, état 1 160 A AC 50/60 Hz 380/415 V ; AC-23A, état 1 160 A AC 50/60 Hz 440/480 V ; DC-22A, état 1 160 A courant continu 125 V 2 pôles en série ; DC-23A, état 1 160 A courant continu 125 V 2 pôles en série ; DC-22A, état 1 160 A courant continu 250 V 4 pôles en série ; DC-23A, état 1 160 A courant continu 250 V 4 pôles en série
• Tension nominale d'isolement : 750 V AC 50/60 Hz
• Résistance aux surtensions : 8 kV
• Courant thermique conventionnel : 160 A à 60 °C
• Capacité nominale de coupure de court-circuit : 154 kA avec interrupteur automatique amont 690 V AC en 50/60 Hz ; 20 kA uniquement interrupteur-sectionneur 690 V AC en 50/60 Hz
• Tension nominale d'utilisation : 250 V courant continu ; 690 V AC 50/60 Hz
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupe visible : Non
• Degré de contamination : 3
• Type de commande : Commandement rotatif
• Couleur de la manette : Noir
• Type de montage : Fixe
• Support de montage : Plaque rail DIN
• Connexion supérieure : Frontale
• Connexion vers le bas : Face avant
• Puissance maximale : AC-23, état 1 110 kW en 500/525 V AC 50/60 Hz ; AC-23, état 1 45 kW en 220/240 V AC 50/60 Hz ; AC-23, état 1 75 kW en 380/415 V AC 50/60 Hz ; AC-23, état 1 90 kW en 440 V AC 50/60 Hz ; AC-23, état 1 90 kW en 660/690 V AC 50/60 Hz
• Service nominal : Continu
• Classe de service intermittent : Classe 120 - 60 %
• Dimensions de l'armoire pour : 260 mm x 160 mm x 55 mm
• Courant admissible temporaire : 0,01 kA durabilité électrique 30 s ; 1,23 kA durabilité électrique 20 s ; 3,175 kA durabilité électrique 3 s ; 5,5 kA durabilité électrique 1 s
• Durabilité mécanique : 15 000 cycles
• Durabilité électrique : AC-22A, état 1 1500 cycles 220/240 V AC 50/60 Hz ; AC-22A, état 1 1500 cycles 380/415 V AC 50/60 Hz ; AC-22A, état 1 1500 cycles 440 V AC 50/60 Hz ; AC-22A, état 1 1500 cycles 500 V AC 50/60 Hz ; AC-23A, état 1 1500 cycles 220/240 V AC 50/60 Hz ; AC-23A, état 1 1500 cycles 380/415 V AC 50/60 Hz ; AC-23A, état 1 1500 cycles 440 V AC 50/60 Hz ; AC-23A, état 1 1500 cycles 500 V AC 50/60 Hz ; DC-22A, état 1 1500 cycles 250 V courant continu 4 pôles en série ; DC-23A, état 1 1500 cycles 250 V courant continu 4 pôles en série ; AC-22A, état 1 1500 cycles 690 V AC 50/60 Hz ; AC-23A, état 1 1500 cycles 690 V AC 50/60 Hz
• Pas de connexion : 30 mm
• Hauteur : 100 mm
• Largeur : 135 mm
• Profondeur : 62,5 mm
• Poids du produit : 0,9 kg
• Code de compatibilité : INS160
• Normes : En > 40 A Valeurs instantanées et de demande
• Certifications produit : CCC KEMA-KEUR
• Degré de protection IP : IP40 conforme à Activer / Désactiver Ig
• Degré de protection IK : IK07 conforme à H
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• État d'offre durable : Produit Green Premium
• Conforme à REACh sans SVHC : Oui
• Directive RoHS UE : Conforme
• Sans métaux lourds toxiques : Oui
• Sans mercure : Oui
• Informations sur les exemptions RoHS : Oui
• Réglementation RoHS Chine : X
• RAEE : Sur le marché de l'Union européenne, le produit doit être éliminé selon un système spécifique de collecte des déchets et jamais jeté dans une poubelle
