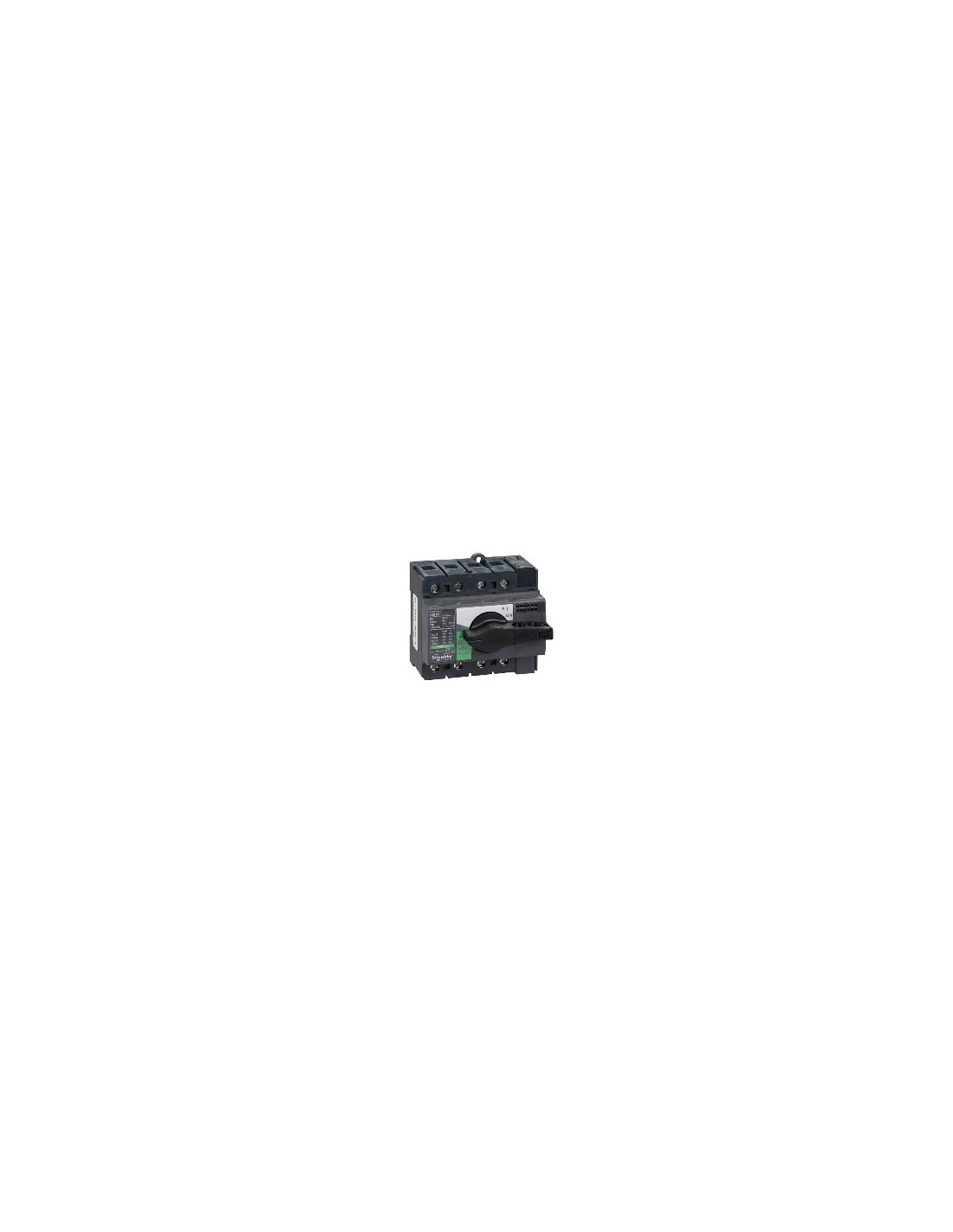

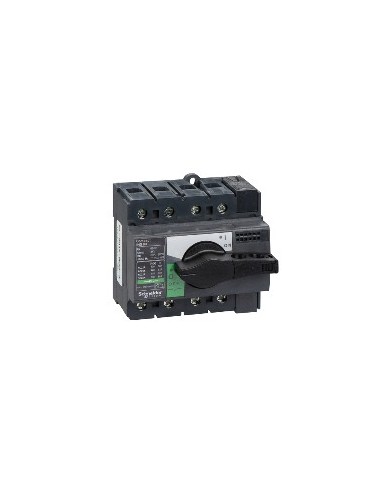

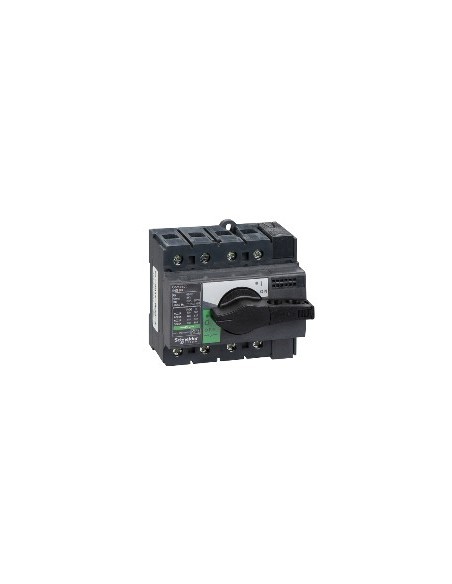

Interruttore selettore 4P Interpact INS80

Interruttore selettore 4P della gamma ComPact, progettato per il controllo e l'isolamento di circuiti elettrici in impianti industriali e commerciali. La struttura fissa e il montaggio su guida DIN consentono un'installazione compatta e sicura. Indicato per l'uso in corrente alternata e continua, con capacità di cortocircuito di 15 kA in condizioni standard.

Caratteristiche tecniche

• Numero di poli: 4P
• Tipo di rete: AC Corrente continua
• Frequenza di rete: 50/60 Hz
• Corrente nominale di impiego: AC-23A, stato 1 40 A AC 50/60 Hz 500 V; AC-23A, stato 1 63 A AC 50/60 Hz 440/480 V; AC-22A, stato 1 80 A AC 50/60 Hz 220/240 V; AC-22A, stato 1 80 A AC 50/60 Hz 380/415 V; AC-22A, stato 1 80 A AC 50/60 Hz 440/480 V; AC-22A, stato 1 80 A AC 50/60 Hz 500 V; AC-23A, stato 1 72 A AC 50/60 Hz 380/415 V; AC-23A, stato 1 80 A AC 50/60 Hz 220/240 V; DC-22A, stato 1 80 A corrente continua 125 V 2 poli in serie; DC-23A, stato 1 80 A corrente continua 125 V 2 poli in serie; DC-22A, stato 1 80 A corrente continua 250 V 4 poli in serie; DC-23A, stato 1 80 A corrente continua 250 V 4 poli in serie
• Tensione nominale di isolamento: 690 V AC 50/60 Hz
• Resistenza ai picchi di tensione: 8 kV
• Corrente termica convenzionale: 80 A a 60 °C
• Capacità nominale di cortocircuito: 15 kA solo interruttore-selettore 500 V AC in 50/60 Hz; 75 kA con interruttore automatico a monte 500 V AC in 50/60 Hz
• Tensione nominale di impiego: 500 V AC 50/60 Hz; 250 V corrente continua
• Potere di sezionamento: Sì
• Indicatore di posizione del contatto: Sì
• Taglio visibile: No
• Grado di contaminazione: 3
• Tipo di comando: Manovella rotativa
• Colore della manopola: Nero
• Tipo di montaggio: Fisso
• Supporto di montaggio: Piastra guida DIN
• Connessione superiore: Frontale
• Connessione verso il basso: Parte anteriore
• Sezione del cavo: 1,5…50 mm²
• Potenza massima: AC-23, stato 1 22 kW in 500/525 V AC 50/60 Hz; AC-23, stato 1 22 kW in 220/240 V AC 50/60 Hz; AC-23, stato 1 37 kW in 380/415 V AC 50/60 Hz; AC-23, stato 1 37 kW in 440 V AC 50/60 Hz
• Servizio nominale: Continuo
• Classe di servizio intermittente: Classe 120 - 60 %
• Dimensioni del quadro per: 190 mm x 115 mm x 55 mm
• Corrente temporanea ammissibile: 0,067 kA durata elettrica 20 s; 1,73 kA durata elettrica 3 s; 3 kA durata elettrica 1 s; 5,5 kA durata elettrica 30 s
• Durata meccanica: 20000 cicli
• Durata elettrica: AC-22A, stato 1 1500 cicli; AC-23A, stato 1 1500 cicli; DC-22A, stato 1 1500 cicli; DC-23A, stato 1 1500 cicli
• Passo di connessione: 18 mm
• Altezza: 85 mm
• Larghezza: 90 mm
• Profondità: 62,5 mm
• Peso del prodotto: 0,6 kg
• Codice di compatibilità: INS80
• Normative: Valori istantanei e di domanda En> 40 A
• Certificazioni del prodotto: CCC KEMA-KEUR
• Grado di protezione IP: IP40 conforme a Attivare / disattivare Ig
• Grado di protezione IK: IK07 conforme a H
• Temperatura ambiente di funzionamento: -25…70 °C
• Temperatura ambiente di stoccaggio: -50…85 °C
• Stato di offerta sostenibile: Prodotto Green Premium
• Conforme con REACh senza SVHC: Sì
• Direttiva RoHS UE: Conforme
• Senza metalli pesanti tossici: Sì
• Senza mercurio: Sì
• Informazioni sulle esenzioni RoHS: Sì
• Normativa RoHS Cina: X
• RAEE: Sul mercato dell'Unione Europea, il prodotto deve essere smaltito secondo un sistema specifico di raccolta dei rifiuti e mai gettato in un bidone dell'immondizia.
