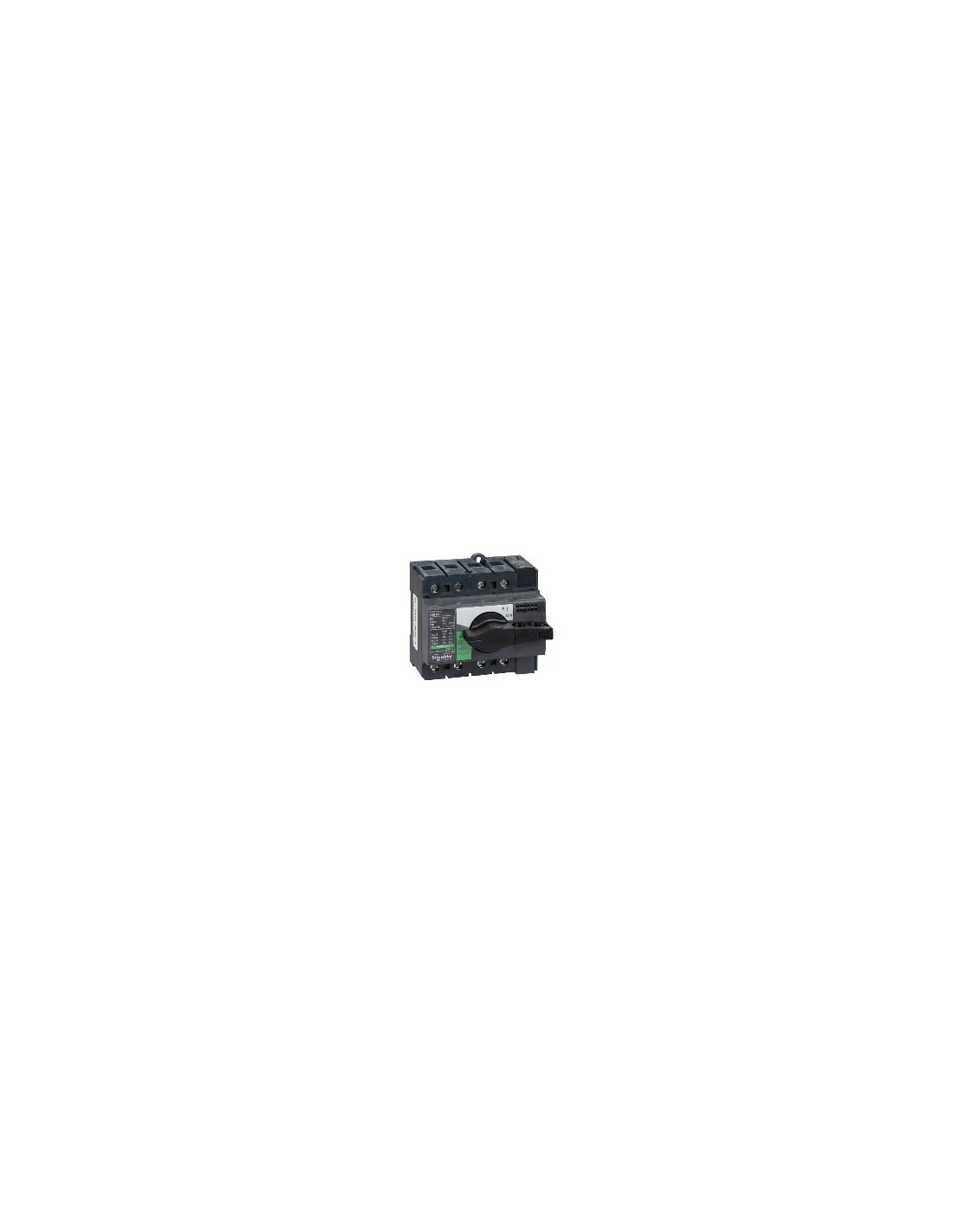

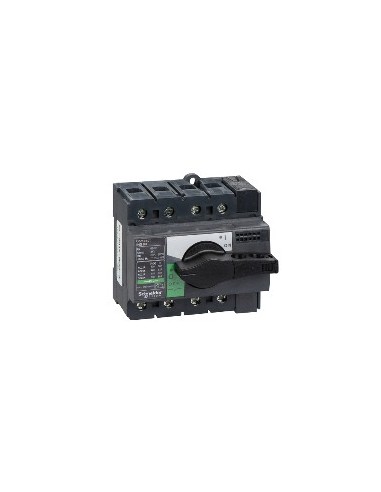

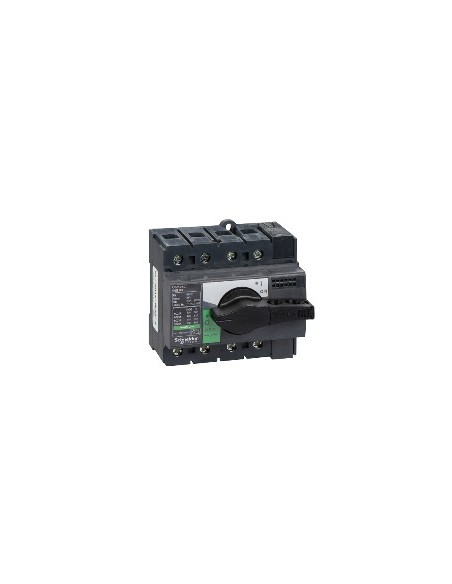

Sectionneur 4P Interpact INS80

Sectionneur 4P de la gamme ComPact, conçu pour le contrôle et l'isolement des circuits électriques dans les installations industrielles et commerciales. Sa structure fixe et son montage sur rail DIN permettent une installation compacte et sécurisée. Indiqué pour une utilisation en courant alternatif et continu, avec une capacité de coupure de court-circuit de 15 kA dans des conditions standards.

Caractéristiques techniques

• Nombre de pôles : 4P
• Type de réseau : CA Courant continu
• Intensité nominale d'utilisation : CA-23A, état 1 40 A CA 50/60 Hz 500 V ; CA-23A, état 1 63 A CA 50/60 Hz 440/480 V ; CA-22A, état 1 80 A CA 50/60 Hz 220/240 V ; CA-22A, état 1 80 A CA 50/60 Hz 380/415 V ; CA-22A, état 1 80 A CA 50/60 Hz 440/480 V ; CA-22A, état 1 80 A CA 50/60 Hz 500 V ; CA-23A, état 1 72 A CA 50/60 Hz 380/415 V ; CA-23A, état 1 80 A CA 50/60 Hz 220/240 V ; CC-22A, état 1 80 A courant continu 125 V 2 pôles en série ; CC-23A, état 1 80 A courant continu 125 V 2 pôles en série ; CC-22A, état 1 80 A courant continu 250 V 4 pôles en série ; CC-23A, état 1 80 A courant continu 250 V 4 pôles en série
• Tension nominale d'isolation : 690 V CA 50/60 Hz
• Résistance aux surtensions : 8 kV
• Intensité thermique conventionnelle : 80 A à 60 °C
• Capacité nominale de coupure de court-circuit : 15 kA sectionneur seul 500 V CA à 50/60 Hz ; 75 kA avec interrupteur automatique en amont 500 V CA à 50/60 Hz
• Tension nominale d'utilisation : 500 V CA 50/60 Hz ; 250 V courant continu
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupe visible : Non
• Grade de contamination : 3
• Type de commande : Commande rotative
• Couleur de la manette : Noir
• Type de montage : Fixe
• Support de montage : Plaque rail DIN
• Connexion supérieure : Frontale
• Connexion vers le bas : Face avant
• Section du câble : 1,5…50 mm²
• Puissance maximale : CA-23, état 1 22 kW à 500/525 V CA 50/60 Hz ; CA-23, état 1 22 kW à 220/240 V CA 50/60 Hz ; CA-23, état 1 37 kW à 380/415 V CA 50/60 Hz ; CA-23, état 1 37 kW à 440 V CA 50/60 Hz
• Service nominal : Continu
• Classe de service intermittent : Classe 120 - 60 %
• Dimensions du coffret pour : 190 mm x 115 mm x 55 mm
• Intensité admissible temporairement : 0,067 kA durabilité électrique 20 s ; 1,73 kA durabilité électrique 3 s ; 3 kA durabilité électrique 1 s ; 5,5 kA durabilité électrique 30 s
• Durabilité mécanique : 20000 cycles
• Durabilité électrique : CA-22A, état 1 1500 cycles ; CA-23A, état 1 1500 cycles ; CC-22A, état 1 1500 cycles ; CC-23A, état 1 1500 cycles
• Pas de connexion : 18 mm
• Hauteur : 85 mm
• Largeur : 90 mm
• Profondeur : 62,5 mm
• Poids du produit : 0,6 kg
• Code de compatibilité : INS80
• Normes : Valeurs instantanées et de demande En> 40 A
• Certifications produit : CCC KEMA-KEUR
• Grade de protection IP : IP40 conforme à Activer / Désactiver Ig
• Grade de protection IK : IK07 conforme à H
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• État de l'offre durable : Produit Green Premium
• Conforme à REACh sans SVHC : Oui
• Directive RoHS UE : Conforme
• Sans métaux lourds toxiques : Oui
• Sans mercure : Oui
• Informations sur les exemptions RoHS : Oui
• Réglementation RoHS Chine : X
• DEEE : Sur le marché de l'Union européenne, le produit doit être éliminé selon un système spécifique de collecte des déchets et jamais jeté dans une poubelle.
