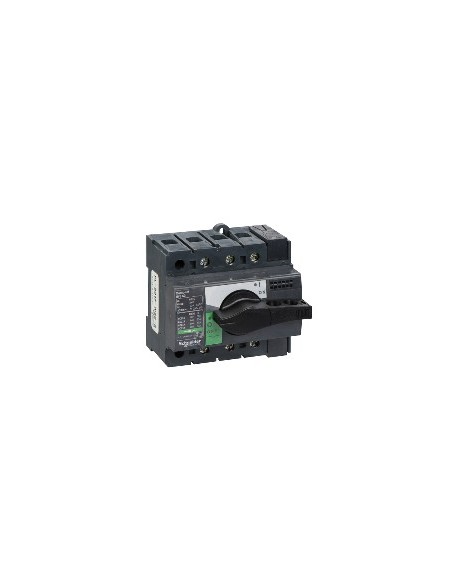

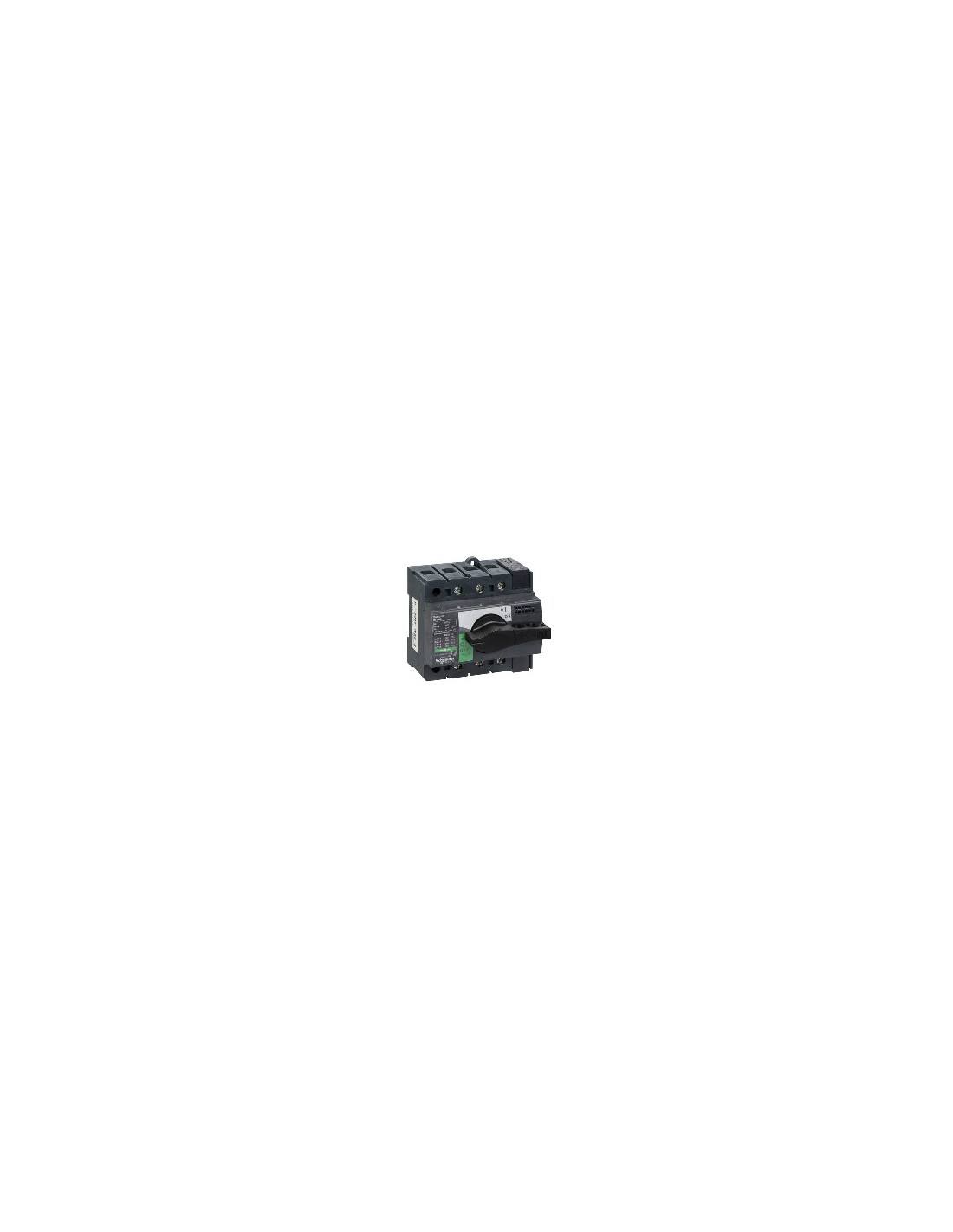

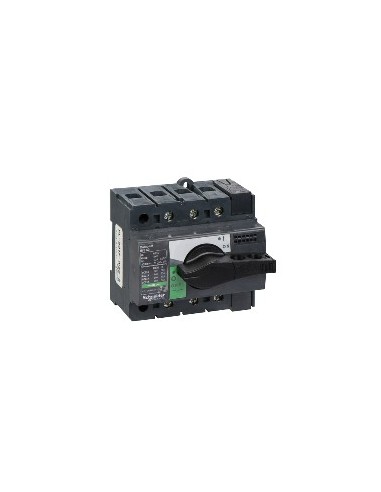

Interruttore selettore 3P della gamma ComPact, progettato per la connessione e disconnessione sicura di circuiti elettrici in impianti industriali. Compatibile con corrente alternata e continua, offre un controllo affidabile in ambienti ad alta richiesta di potenza. Il montaggio fisso su profilo DIN permette un'installazione rapida negli armadi elettrici.
Caratteristiche tecniche
- Numero di poli: 3P
- Tipo di rete: Corrente continua AC
- Frequenza di rete: 50/60 Hz
- Corrente nominale di impiego: AC-22A, stato 1 63 A AC 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 500 V; AC-23A, stato 1 40 A e 63 A a 500 V AC; DC-22A, stato 1 63 A corrente continua 125 V 2 poli in serie; DC-23A, stato 1 63 A corrente continua 125 V 2 poli in serie
- Tensione nominale di isolamento: 690 V AC 50/60 Hz
- Resistenza ai picchi di tensione: 8 kV
- Corrente termica convenzionale: 63 A a 60 °C
- Capacità nominale di cortocircuito: 15 kA solo interruttore-selettore 500 V AC in 50/60 Hz; 75 kA con interruttore automatico a monte 500 V AC in 50/60 Hz
- Tensione nominale di impiego: 125 V corrente continua, 500 V AC 50/60 Hz
- Potere di sezionamento: Sì
- Indicatore di posizione del contatto: Sì
- Taglio visibile: No
- Grado di contaminazione: 3
- Tipo di comando: Manovella rotativa
- Colore della manopola: Nero
- Tipo di montaggio: Fisso
- Supporto di montaggio: Piattaforma profilo DIN
- Connessione superiore: Frontale
- Connessione verso il basso: Parte anteriore
- Sezione del cavo: 1,5…50 mm²
- Potenza massima: AC-23, stato 1 15 kW a 220/240 V AC 50/60 Hz, 22 kW a 500/525 V AC 50/60 Hz, 30 kW a 380/415 V AC 50/60 Hz, 30 kW a 440 V AC 50/60 Hz
- Servizio nominale: Continuo
- Classe di servizio intermittente: Classe 120 - 60 %
- Dimensioni dell'armadio per: 190 mm x 115 mm x 55 mm
- Corrente temporanea ammissibile: 0,067 kA durata elettrica 20 s, 1,73 kA 3 s, 3 kA 1 s, 5,5 kA 30 s in accordo con valori istantanei e di domanda
- Durata meccanica: 20000 cicli
- Durata elettrica: AC-22A e AC-23A, stato 1 1500 cicli a 220/240 V, 380/415 V, 440 V, 500 V AC 50/60 Hz; DC-22A e DC-23A, stato 1 1500 cicli a 250 V corrente continua 2 poli in serie
- Passo di connessione: 18 mm
- Altezza: 85 mm
- Larghezza: 90 mm
- Profondità: 62,5 mm
- Peso del prodotto: 0,5 kg
- Codice di compatibilità: INS63
- Normative: En> 40 A Valori istantanei e di domanda
- Certificazioni del prodotto: CCC KEMA-KEUR
- Grado di protezione IP: IP40 in accordo a Attivare / Disattivare Ig
- Grado di protezione IK: IK07 in accordo a H
- Temperatura ambiente di funzionamento: -25…70 °C
- Temperatura ambiente di stoccaggio: -50…85 °C
- Stato di offerta sostenibile: Prodotto Green Premium
- Conforme con REACh senza SVHC: Sì
- Direttiva RoHS UE: Conforme
- Senza metalli pesanti tossici: Sì
- Senza mercurio: Sì
- Informazioni sulle esenzioni RoHS: Sì
- Normativa RoHS Cina: X
- RAEE: Sul mercato dell'Unione Europea, il prodotto deve essere smaltito secondo un sistema specifico di raccolta dei rifiuti e mai gettato in un contenitore per rifiuti comuni
