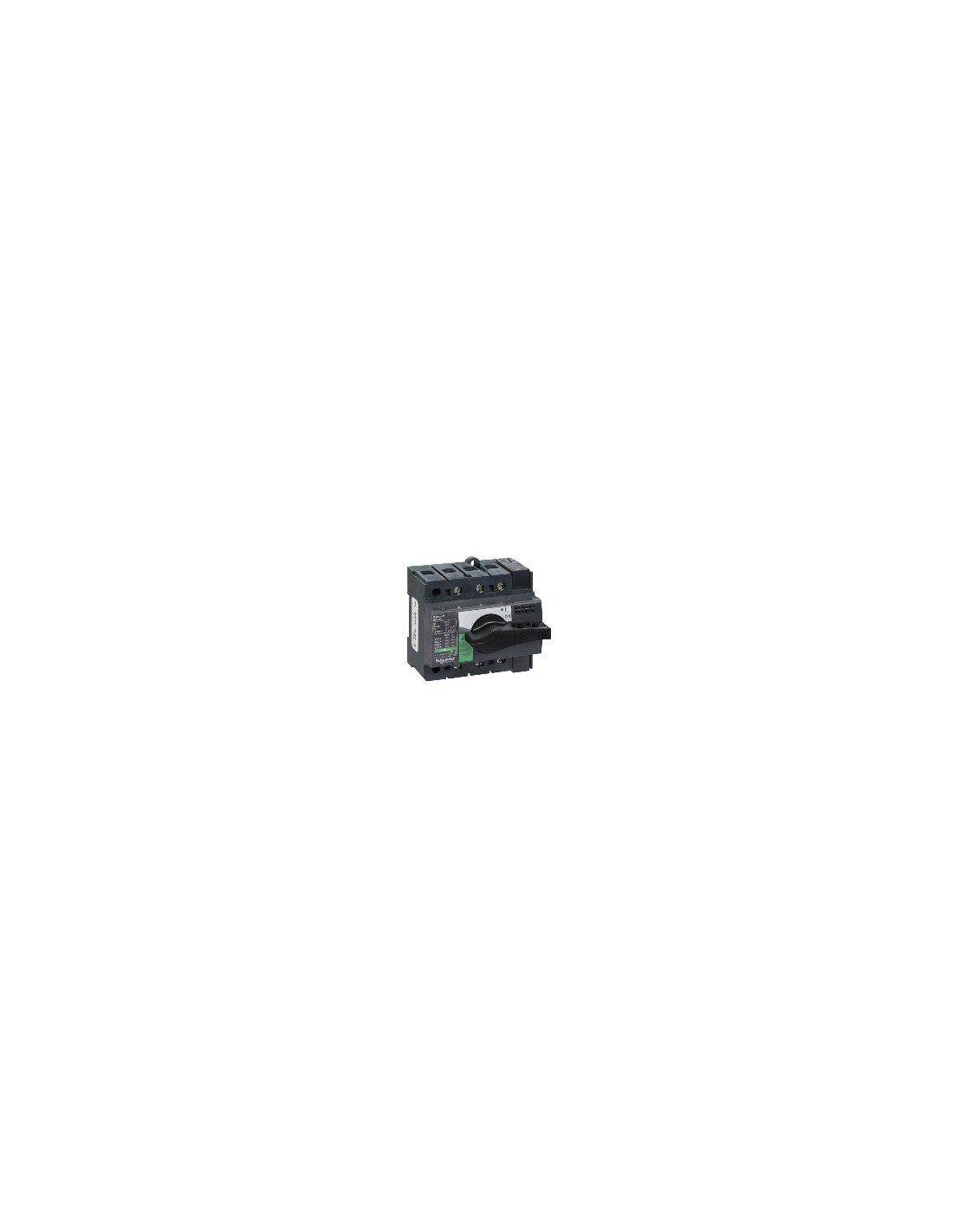

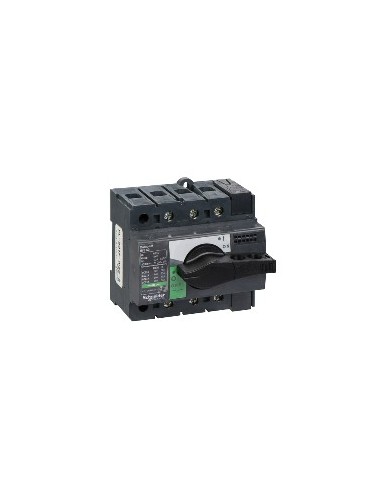

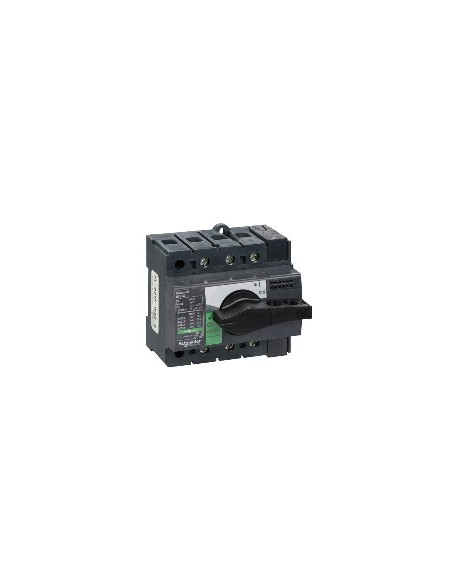

Sicherungsschalter Interpact INS63 3P

Sicherungsschalter 3P der Reihe ComPact, ausgelegt für sichere Verbindung und Trennung elektrischer Schaltkreise in industriellen Anlagen. Kompatibel mit Wechsel- und Gleichstrom, bietet zuverlässige Steuerung in hochbelasteten Umgebungen. Die feste Montage auf einer DIN-Schiene ermöglicht eine schnelle Installation in elektrischen Schaltschränken.

Technische Merkmale

• Anzahl der Pole: 3P
• Netztyp: Gleichstrom AC
• Netzfrequenz: 50/60 Hz
• Nennstromstärke im Betrieb: AC-22A, Zustand 1 63 A AC 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 500 V; AC-23A, Zustand 1 40 A und 63 A bei 500 V AC; DC-22A, Zustand 1 63 A Gleichstrom 125 V 2 Pole in Serie; DC-23A, Zustand 1 63 A Gleichstrom 125 V 2 Pole in Serie
• Nennisolationsspannung: 690 V AC 50/60 Hz
• Spannungspitzenfestigkeit: 8 kV
• Thermischer Nennstrom: 63 A bei 60 °C
• Nennkurzschlussfestigkeit: 15 kA nur Schalter-Sicherung 500 V AC bei 50/60 Hz; 75 kA mit automatischem Schutzschalter stromaufwärts 500 V AC bei 50/60 Hz
• Nennbetriebsspannung: 125 V Gleichstrom, 500 V AC 50/60 Hz
• Unterbrechungsfähigkeit: Ja
• Positionsanzeige des Kontakts: Ja
• Sichtbare Trennung: Nein
• Schmutzschutzgrad: 3
• Steuerungsart: Drehknopf
• Grifffarbe: Schwarz
• Montageart: Fest
• Montageunterlage: DIN-Schienenplatte
• Oberer Anschluss: Frontal
• Unterer Anschluss: Vorderseite
• Kabelquerschnitt: 1,5…50 mm²
• Maximale Leistung: AC-23, Zustand 1 15 kW bei 220/240 V AC 50/60 Hz, 22 kW bei 500/525 V AC 50/60 Hz, 30 kW bei 380/415 V AC 50/60 Hz, 30 kW bei 440 V AC 50/60 Hz
• Leistungsklasse: Ununterbrochen
• Unterbrechungsleistungsklasse: Klasse 120 - 60 %
• Schaltschrankmaße für: 190 mm x 115 mm x 55 mm
• Zulässiger Kurzzeitstrom: 0,067 kA elektrische Haltbarkeit 20 s, 1,73 kA 3 s, 3 kA 1 s, 5,5 kA 30 s entsprechend Momentan- und Lastwerten
• Mechanische Haltbarkeit: 20000 Zyklen
• Elektrische Haltbarkeit: AC-22A und AC-23A, Zustand 1 1500 Zyklen bei 220/240 V, 380/415 V, 440 V, 500 V AC 50/60 Hz; DC-22A und DC-23A, Zustand 1 1500 Zyklen bei 250 V Gleichstrom 2 Pole in Serie
• Verbindungsabstand: 18 mm
• Höhe: 85 mm
• Breite: 90 mm
• Tiefe: 62,5 mm
• Gewicht des Produkts: 0,5 kg
• Kompatibilitätscode: INS63
• Normen: En> 40 A Momentan- und Lastwerte
• Produktzertifizierungen: CCC KEMA-KEUR
• Schutzart IP: IP40 entsprechend Aktivieren/Deaktivieren Ig
• Schutzart IK: IK07 entsprechend H
• Betriebstemperatur: -25…70 °C
• Lagerungstemperatur: -50…85 °C
• Umweltfreundliches Angebot: Green Premium Produkt
• REECh ohne SVHC: Ja
• RoHS-Richtlinie EU: Konform
• Ohne schädliche Schwermetalle: Ja
• Ohne Quecksilber: Ja
• RoHS-Befreiungen: Ja
• RoHS-Vorschriften China: X
• Elektroschrott: Im europäischen Markt muss das Produkt gemäß einem speziellen Sammel- und Entsorgungssystem entsorgt werden und niemals in einen Müllcontainer gelangen
