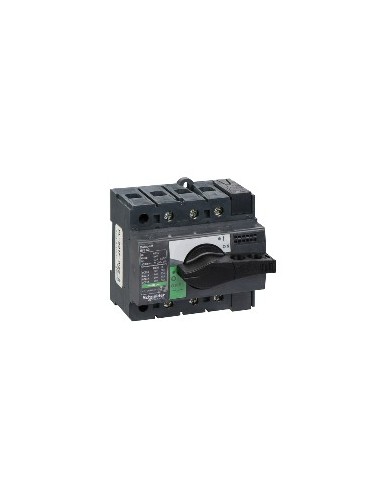

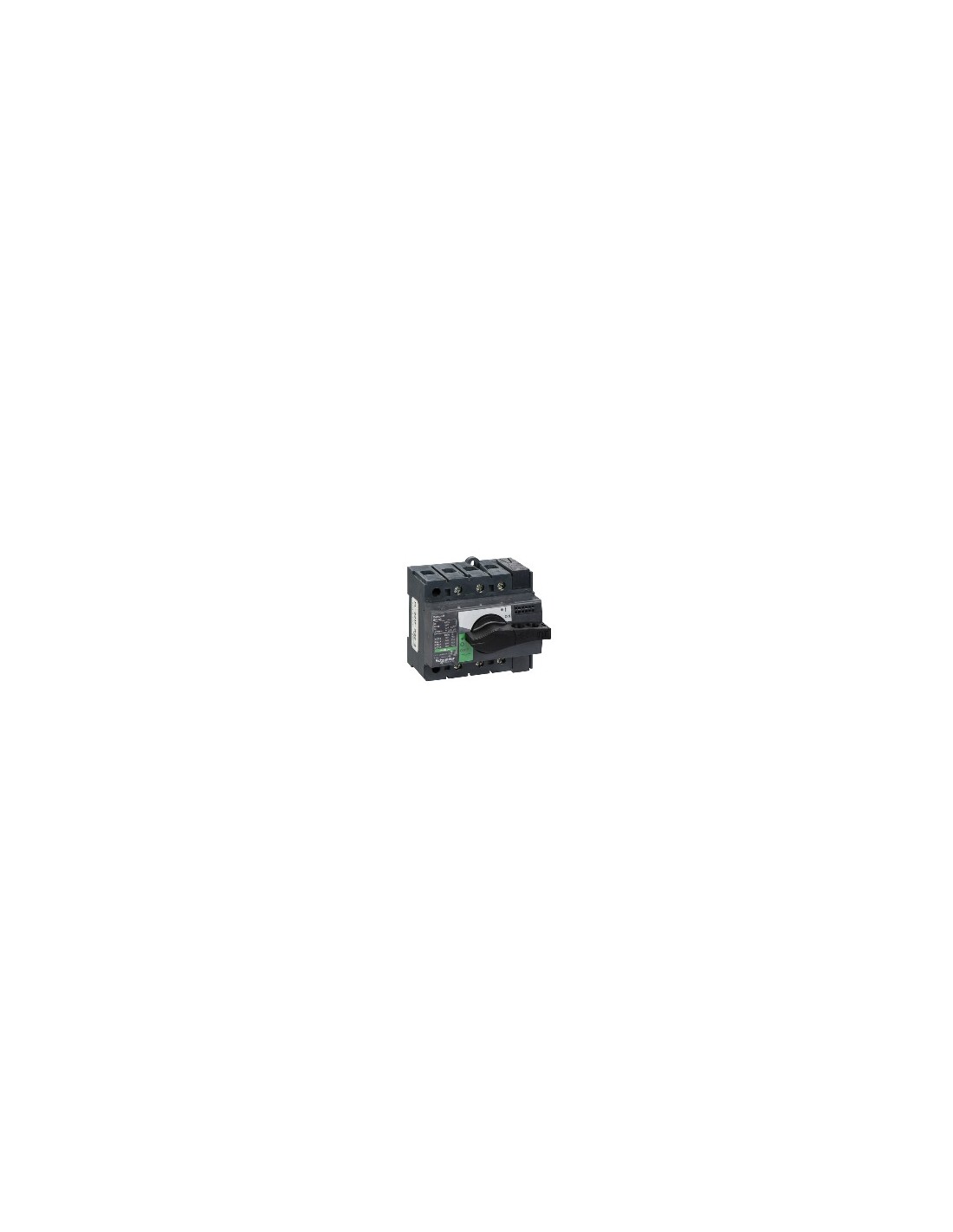

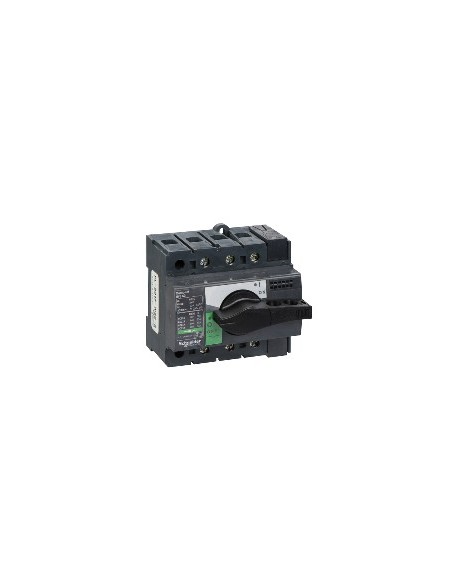

Interrupteur sectionneur Interpact INS63 3P

Interrupteur sectionneur 3P de la gamme ComPact, conçu pour la connexion et la déconnexion sécurisée de circuits électriques dans les installations industrielles. Compatible avec le courant alternatif et continu, offre un contrôle fiable dans des environnements à forte demande de puissance. Son montage fixe sur rail DIN permet une installation rapide dans des armoires électriques.

Caractéristiques techniques

• Nombre de pôles : 3P
• Type de réseau : Courant continu CA
• Courant nominal d'utilisation : AC-22A, état 1 63 A CA 50/60 Hz 220/240 V, 380/415 V, 440/480 V, 500 V ; AC-23A, état 1 40 A et 63 A à 500 V CA ; DC-22A, état 1 63 A courant continu 125 V 2 pôles en série ; DC-23A, état 1 63 A courant continu 125 V 2 pôles en série
• Tension nominale d'isolement : 690 V CA 50/60 Hz
• Résistance aux surtensions : 8 kV
• Courant thermique conventionnel : 63 A à 60 °C
• Capacité nominale de court-circuit : 15 kA interrupteur-sectionneur seul 500 V CA à 50/60 Hz ; 75 kA avec interrupteur automatique en amont 500 V CA à 50/60 Hz
• Tension nominale d'utilisation : 125 V courant continu, 500 V CA 50/60 Hz
• Pouvoir de sectionnement : Oui
• Indicateur de position du contact : Oui
• Coupe visible : Non
• Grade de contamination : 3
• Type de commande : Commande rotative
• Couleur de la manette : Noir
• Type de montage : Fixe
• Support de montage : Plaque rail DIN
• Connexion supérieure : Frontale
• Connexion vers le bas : Face avant
• Section de câble : 1,5…50 mm²
• Puissance maximale : AC-23, état 1 15 kW à 220/240 V CA 50/60 Hz, 22 kW à 500/525 V CA 50/60 Hz, 30 kW à 380/415 V CA 50/60 Hz, 30 kW à 440 V CA 50/60 Hz
• Service nominal : Continu
• Classe de service intermittent : Classe 120 - 60 %
• Dimensions de l'armoire pour : 190 mm x 115 mm x 55 mm
• Courant admissible temporairement : 0,067 kA durabilité électrique 20 s, 1,73 kA 3 s, 3 kA 1 s, 5,5 kA 30 s selon les valeurs instantanées et de demande
• Durabilité mécanique : 20000 cycles
• Durabilité électrique : AC-22A et AC-23A, état 1 1500 cycles à 220/240 V, 380/415 V, 440 V, 500 V CA 50/60 Hz ; DC-22A et DC-23A, état 1 1500 cycles à 250 V courant continu 2 pôles en série
• Pas de connexion : 18 mm
• Hauteur : 85 mm
• Largeur : 90 mm
• Profondeur : 62,5 mm
• Poids du produit : 0,5 kg
• Code de compatibilité : INS63
• Normes : En> 40 A Valeurs instantanées et de demande
• Certifications produit : CCC KEMA-KEUR
• Grade de protection IP : IP40 selon Activer / Désactiver Ig
• Grade de protection IK : IK07 selon H
• Température ambiante de fonctionnement : -25…70 °C
• Température ambiante de stockage : -50…85 °C
• État de disponibilité durable : Produit Green Premium
• Conforme avec REACh sans SVHC : Oui
• Directive RoHS UE : Conforme
• Sans métaux lourds toxiques : Oui
• Sans mercure : Oui
• Informations sur les exemptions RoHS : Oui
• Réglementation RoHS Chine : X
• RAEE : Sur le marché de l'Union européenne, le produit doit être éliminé selon un système spécifique de collecte des déchets et jamais jeté dans une poubelle
