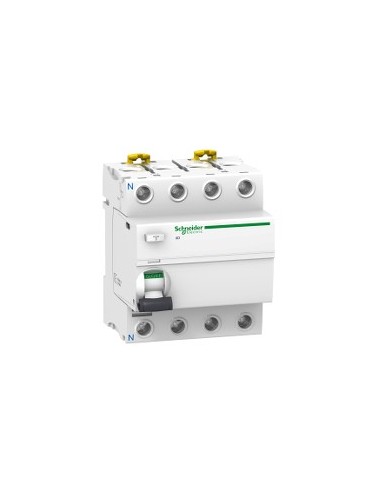

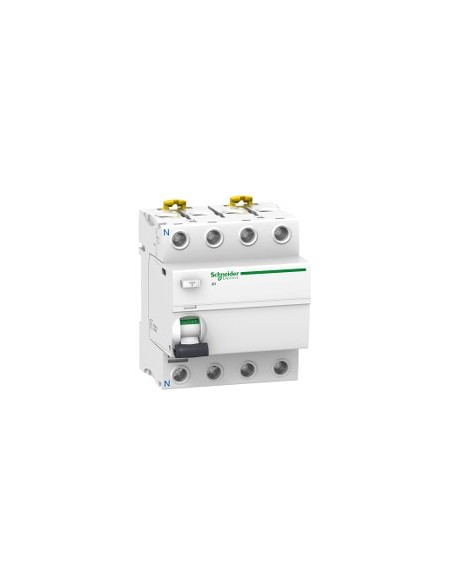

Interruttore differenziale Acti9 iID 4P 25A 30mA

Interruttore differenziale tipo A-SI a 4 poli, progettato per proteggere impianti elettrici in circuiti monofase e trifase con neutro. La configurazione consente il suo utilizzo in reti AC da 50/60 Hz con tensione nominale di impiego compresa tra 380 e 415 V. Offre protezione istantanea contro le perdite di corrente a terra da 30 mA, garantendo sicurezza nei sistemi di uscita.

Caratteristiche tecniche

• Numero di poli: 4P
• Posizione del neutro: Sinistra
• Corrente nominale [In]: 25 A
• Tipo di rete: AC
• Sensibilità di perdita a terra: 30 mA
• Ritardo di protezione: Istantaneo
• Classe di protezione: Tipo A-SI
• Posizione nel sistema: Uscita
• Frequenza di rete: 50/60 Hz
• Tensione nominale di impiego [Ue]: 380...415 V AC 50/60 Hz
• Tecnologia di scatto: Indipendente dalla tensione
• Potere di connessione e interruzione: Idm 1500 A, Im 1500 A
• Corrente condizionale di cortocircuito: 10 kA
• Tensione nominale di isolamento [Ui]: 500 V AC 50/60 Hz
• Resistenza ai picchi di tensione [Uimp]: 6 kV
• Indicatore di posizione del contatto: Sì
• Tipo di comando: Manopola
• Tipo di montaggio: Regolabile con morsetto
• Supporto di montaggio: Profilo DIN
• Passi da 9 mm: 8
• Altezza: 91 mm
• Larghezza: 72 mm
• Profondità: 73,5 mm
• Peso: 0,37 kg
• Colore: Bianco
• Durata meccanica: 20000 cicli
• Durata elettrica: AC-1, stato 1, 15000 cicli
• Opzioni di blocco: Dispositivo di chiusura con lucchetto
• Connessioni: Morsetto singolo sopra o sotto, 1…35 mm² rigido, 1…25 mm² flessibile, con morsetto
• Lunghezza del filo scoperto: 14 mm sopra o sotto
• Coppia di serraggio: 3,5 N·m sopra o sotto
• Codice di compatibilità: IID
• Normative: EN/IEC 61008-1
• Grado di protezione IP: IP20 (conforme a Attivare/Disattivare Ig IP40 - tipo di cavo: involucro modulare)
• Grado di inquinamento: 3
• Compatibilità elettromagnetica: Resistenza agli impulsi 8/20 µs, 3000 A (conforme a EN/IEC 61008-1)
• Temperatura ambiente di funzionamento: -25…60 °C
• Temperatura ambiente di stoccaggio: -40…85 °C
• Stato di offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Non contiene SVHC
• Direttiva RoHS UE: Conforme
• Senza mercurio: Sì
• Esclusioni RoHS: Sì
• Normativa RoHS Cina: Prodotto al di fuori dell'ambito RoHS Cina
• RAEE: Deve essere smaltito secondo il sistema di raccolta specifico nell'UE
• Presenza di alogeni: Prodotto con contenuto plastico senza alogeni
