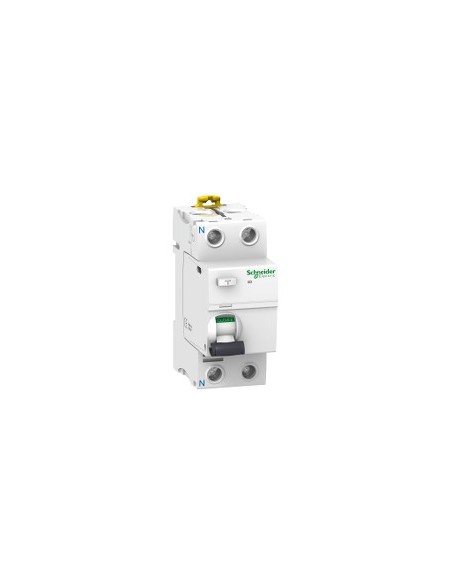

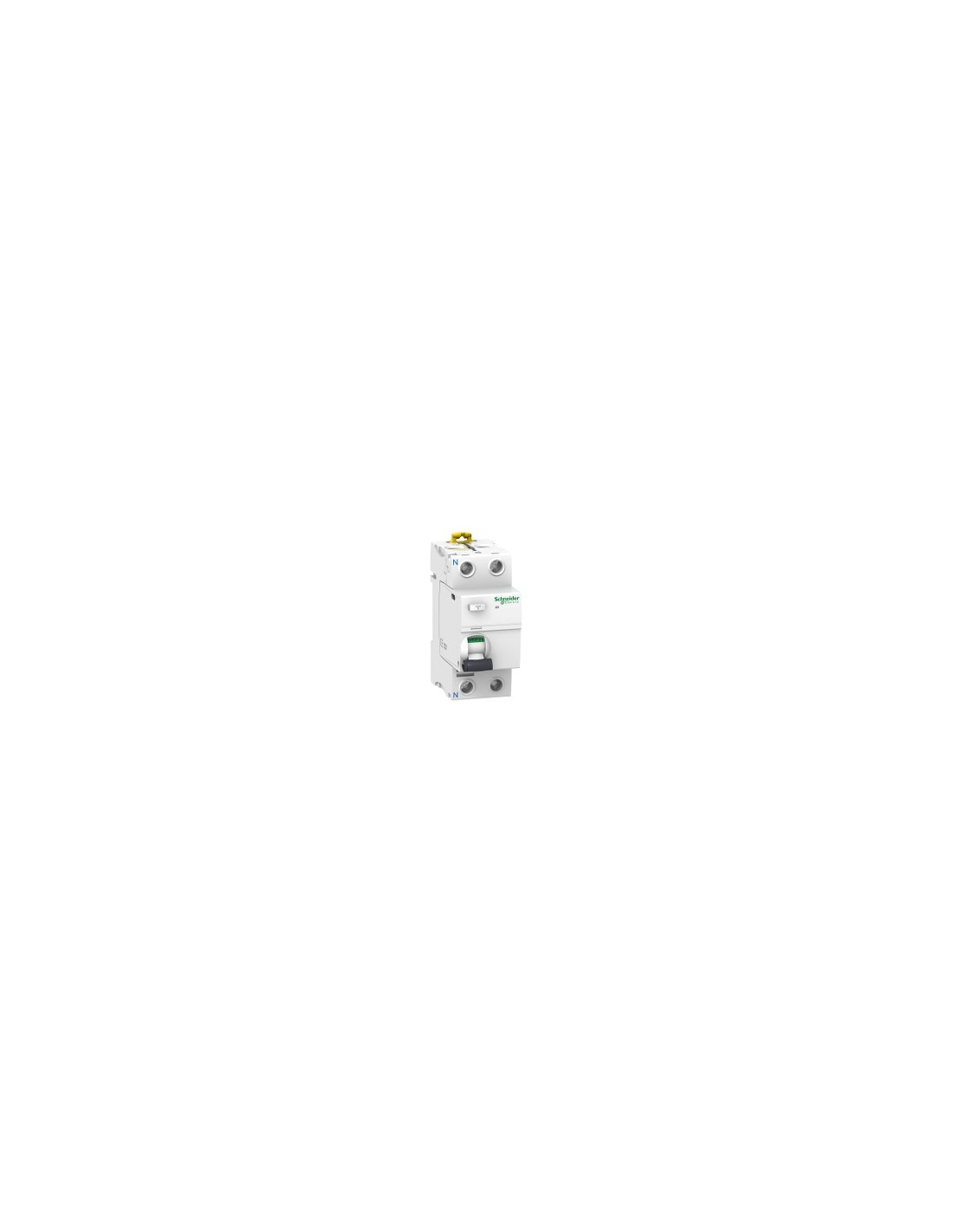

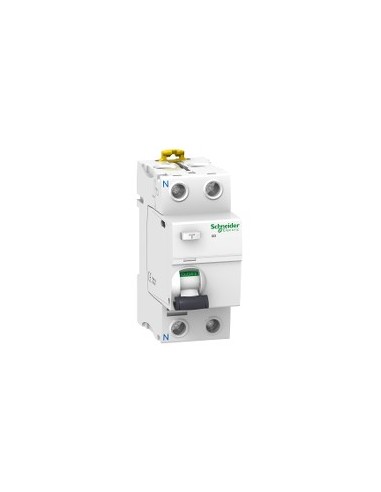

Interruttore differenziale Acti9 iID 2P 63A 300mA AC

Interruttore differenziale tipo AC della gamma Acti9 iID, progettato per proteggere circuiti elettrici monofase in impianti di uscita. Offre protezione istantanea contro correnti di dispersione di tipo AC con sensibilità di 300 mA, compatibile con reti AC da 50/60 Hz e tensioni nominali da 220...240 V AC. Installazione su profilo DIN e design con clip regolabile con indicatore di posizione del contatto.

Caratteristiche tecniche

• Numero di poli: 2P
• Posizione del neutro: Sinistra
• Corrente nominale [In]: 63 A
• Tipo di rete: AC
• Sensibilità di dispersione a terra: 300 mA
• Ritardo di protezione: Istantaneo
• Classe di protezione: Tipo AC
• Posizione nel sistema: Uscita
• Frequenza di rete: 50/60 Hz
• Tensione nominale di impiego [Ue]: 220...240 V AC 50/60 Hz
• Tecnologia di scatto: Indipendente dalla tensione
• Potere di connessione e interruzione: Idm 1500 A, Im 1500 A
• Corrente condizionata di cortocircuito: 10 kA
• Tensione nominale di isolamento [Ui]: 500 V AC 50/60 Hz
• Resistenza ai picchi di tensione [Uimp]: 6 kV
• Corrente di sovratensione: 250 A
• Indicatore di posizione del contatto: Sì
• Tipo di comando: Manopola
• Tipo di montaggio: Regolabile con clip
• Supporto di montaggio: Profilo DIN
• Passi da 9 mm: 4
• Altezza: 91 mm
• Larghezza: 36 mm
• Profondità: 73,5 mm
• Peso: 0,21 kg
• Colore: Bianco
• Durata meccanica: 20000 cicli
• Durata elettrica: AC-1, stato 1, 15000 cicli
• Sblocco: Dispositivo di chiusura con catenaccio
• Connessioni: Morsetto singolo sopra o sotto, 1…35 mm² rigido, 1…25 mm² flessibile, con morsetto
• Lunghezza del cavo sguainato: 14 mm
• Coppia di serraggio: 3,5 N·m
• Codice di compatibilità: IID
• Norme: EN/IEC 61008-1
• Grado di protezione IP: IP20
• Grado di inquinamento: 3
• Compatibilità elettromagnetica: Resistenza agli impulsi 8/20 µs, 250 A
• Temperatura ambiente di funzionamento: -5…60 °C
• Temperatura ambiente di stoccaggio: -40…85 °C
• Stato di offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Non contiene SVHC
• Direttiva RoHS UE: Conforme
• Senza mercurio: Sì
• Esclusioni RoHS: Sì
• Normativa RoHS Cina: Prodotto al di fuori dell'ambito RoHS Cina
• RAEE: Deve essere smaltito secondo il sistema specifico nell'UE
• Presenza di alogeni: Prodotto con contenuto plastico senza alogeni
