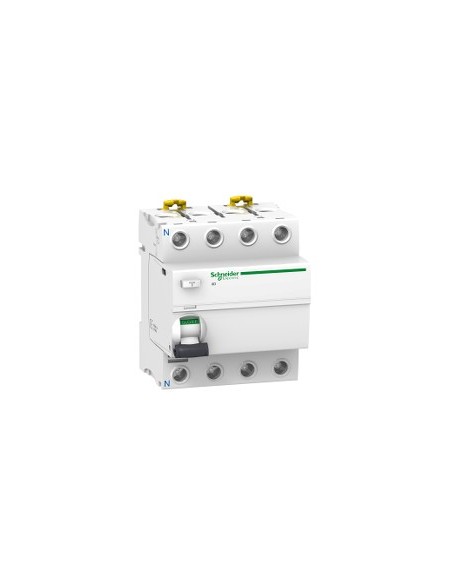

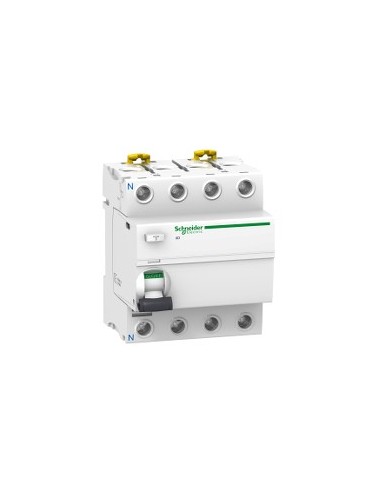

Differenzschutzschalter Acti9 iID 4P 25A 30mA

4-poliger Differenzschutzschalter Typ A-SI, ausgelegt zum Schutz elektrischer Installationen in einphasigen und dreiphasigen Stromkreisen mit Neutralleiter. Die Konfiguration ermöglicht den Einsatz in Wechselstromnetzen mit 50/60 Hz und einer Nennspannung von 380 bis 415 V. Bietet sofortige Schutzfunktion gegen Erdungsströme von 30 mA und gewährleistet Sicherheit in Ausgangssystemen.

Technische Merkmale

• Anzahl der Pole: 4P
• Neutrale Lage: Links
• Nennstrom [In]: 25 A
• Netztyp: Wechselstrom (AC)
• Empfindlichkeit gegen Erdungsströme: 30 mA
• Schutzverzögerung: Sofort
• Schutzklasse: Typ A-SI
• Platzierung im System: Ausgang
• Netzfrequenz: 50/60 Hz
• Nennspannung für Betrieb [Ue]: 380...415 V AC 50/60 Hz
• Auslösetechnologie: Spannungsunabhängig
• Verbindungsfähigkeit und Trennkraft: Idm 1500 A, Im 1500 A
• Bedingter Kurzschlussstrom: 10 kA
• Nennisolationsspannung [Ui]: 500 V AC 50/60 Hz
• Spannungsspitzenbeständigkeit [Uimp]: 6 kV
• Positionsanzeige: Ja
• Steuerungstyp: Hebel
• Montagetype: Klemmhalter mit Verstellung
• Montageunterstützung: DIN-Schiene
• Stufenabstand: 9 mm, 8 Stufen
• Höhe: 91 mm
• Breite: 72 mm
• Tiefe: 73,5 mm
• Gewicht: 0,37 kg
• Farbe: Weiß
• Mechanische Haltbarkeit: 20000 Zyklen
• Elektrische Haltbarkeit: AC-1, Zustand 1, 15000 Zyklen
• Sperreoptionen: Schlossvorrichtung
• Anschlüsse: Einzelklemme oben oder unten, 1…35 mm² starr, 1…25 mm² flexibel, mit Klemme
• Kabelentfernung: 14 mm oben oder unten
• Drehmoment: 3,5 N·m oben oder unten
• Kompatibilitätscode: IID
• Normen: EN/IEC 61008-1
• Schutzart IP: IP20 (entsprechend Aktivieren/Deaktivieren Ig IP40 - Kabeltyp: modulare Hülle)
• Schmutzgrad: 3
• EMV-Verträglichkeit: Impulsschutz 8/20 µs, 3000 A (entsprechend EN/IEC 61008-1)
• Betriebstemperatur: -25…60 °C
• Lagerungstemperatur: -40…85 °C
• Umweltfreundliches Angebot: Green Premium-Produkt
• REACH-Richtlinie: Keine SVHC enthalten
• RoHS-EG-Richtlinie: Konform
• Ohne Quecksilber: Ja
• RoHS-Ausnahmen: Ja
• RoHS-China-Vorschrift: Produkt außerhalb des RoHS-China-Bereichs
• Altgeräte-Rücknahme: Entsorgung gemäß spezifischem Sammelsystem in der EU
• Halogengehalt: Produkt mit halogenfreiem Kunststoff
