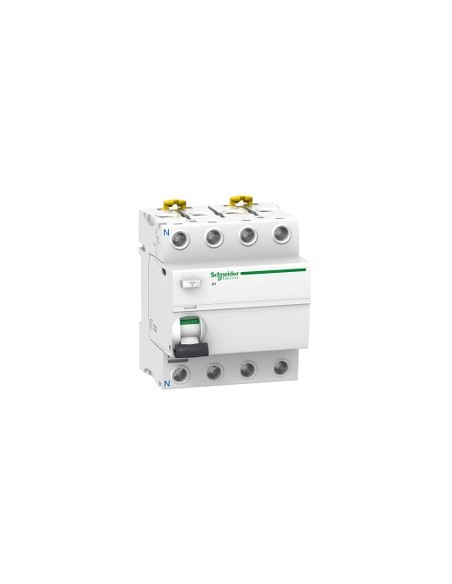

Disjoncteur différentiel Acti9 iID 4P 25A 30mA

Disjoncteur différentiel 4 pôles type A-SI, conçu pour protéger les installations électriques dans les circuits monophasés et triphasés avec neutre. Sa configuration permet son utilisation sur des réseaux CA 50/60 Hz avec une tension nominale d'utilisation comprise entre 380 et 415 V. Offre une protection instantanée contre les fuites de courant vers la terre de 30 mA, garantissant la sécurité des systèmes de sortie.

Caractéristiques techniques

• Nombre de pôles : 4P
• Position du neutre : Gauche
• Intensité nominale [In] : 25 A
• Type de réseau : CA
• Sensibilité de fuite vers la terre : 30 mA
• Délai de protection : Immédiat
• Classe de protection : Type A-SI
• Emplacement dans le système : Sortie
• Tension nominale d'utilisation [Ue] : 380...415 V CA 50/60 Hz
• Technologie de déclenchement : Indépendante de la tension
• Puissance de connexion et de coupure : Idm 1500 A, Im 1500 A
• Intensité de court-circuit conditionnelle : 10 kA
• Tension nominale d'isolement [Ui] : 500 V CA 50/60 Hz
• Résistance aux surtensions [Uimp] : 6 kV
• Indicateur de position du contact : Oui
• Type de commande : Manette
• Type de montage : Fixation par clip réglable
• Support de montage : Rail DIN
• Pas de 9 mm : 8
• Hauteur : 91 mm
• Largeur : 72 mm
• Profondeur : 73,5 mm
• Poids : 0,37 kg
• Couleur : Blanc
• Durabilité mécanique : 20000 cycles
• Durabilité électrique : CA-1, état 1, 15000 cycles
• Options de verrouillage : Dispositif de verrouillage avec serrure
• Connexions : Bornes simples en haut ou en bas, 1…35 mm² rigide, 1…25 mm² flexible, avec borne
• Longueur de dénudage du câble : 14 mm en haut ou en bas
• Couple de serrage : 3,5 N·m en haut ou en bas
• Code de compatibilité : IID
• Normes : EN/IEC 61008-1
• Grade de protection IP : IP20 (conforme à Activer/Désactiver Ig IP40 - type de câble : enveloppe modulaire)
• Grade de contamination : 3
• Compatibilité électromagnétique : Résistance aux impulsions 8/20 µs, 3000 A (conforme à EN/IEC 61008-1)
• Température ambiante de fonctionnement : -25…60 °C
• Température ambiante de stockage : -40…85 °C
• État de disponibilité durable : Produit Green Premium
• Règlement REACh : Ne contient pas de SVHC
• Directive RoHS UE : Conforme
• Sans mercure : Oui
• Exemptions RoHS : Oui
• Réglementation RoHS Chine : Produit hors du champ d'application du RoHS Chine
• DEEE : Doit être éliminé selon le système de collecte spécifique en UE
• Présence d'halogènes : Produit avec matière plastique sans halogènes
