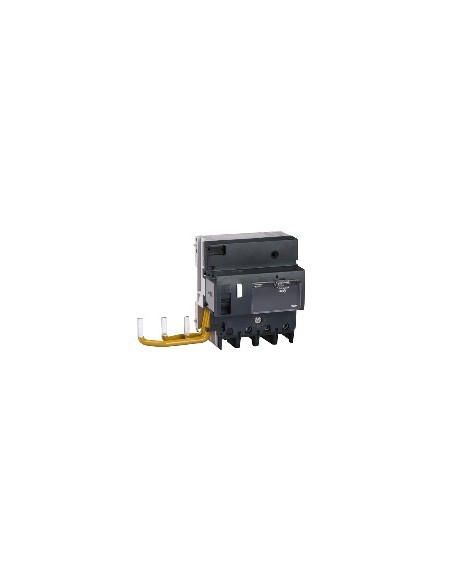

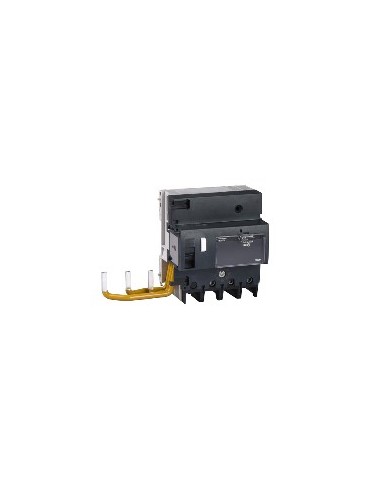

Blocco Vigi NG125 a 3 poli progettato per la protezione contro le perdite a terra negli impianti elettrici di piccoli negozi. Offre una sensibilità di 30 mA e un azionamento istantaneo, garantendo una risposta rapida in caso di guasti di isolamento. Funziona su reti AC 50/60 Hz con tensione nominale di impiego compresa tra 230 e 415 V AC, utilizzando una tecnologia di azionamento indipendente dalla tensione.
Caratteristiche tecniche
- Numero di poli: 3P
- Corrente nominale [In]: 125 A
- Tipo di rete: AC
- Sensibilità di perdita a terra: 30 mA
- Ritardo di protezione: Istantaneo
- Posizione nel sistema: Uscita
- Frequenza di rete: 50/60 Hz
- Tensione nominale di impiego [Ue]: 230...415 V AC 50/60 Hz
- Tecnologia di azionamento corrente residua: Indipendente dalla tensione
- Tensione nominale di isolamento [Ui]: 690 V AC 50/60 Hz conforme a En> 50 A
- Resistenza ai picchi di tensione [Uimp]: 8 kV conforme a En> 50 A
- Supporto di montaggio: Profilo DIN simmetrico da 35 mm
- Connessione elettrica al MCB: Mediante viti
- Passi da 9 mm: 11
- Altezza: 118 mm
- Larghezza: 180 mm
- Profondità: 81 mm
- Peso del prodotto: 0,75 kg
- Durata elettrica: 10000 cicli conforme a En> 50 A
- Connessioni - morsetti: Morsetti tipo tunnel da 10…50 mm² flessibile, Morsetti tipo tunnel da 16…70 mm² rigido
- Lunghezza del cavo da sfilare per collegare i morsetti: 20 mm
- Coppia di serraggio: 6 N·m
- Compatibilità del prodotto: Morsetto
- Codice di compatibilità: VLS
- Segmento di mercato: Piccoli negozi
- Norme: En> 50 A
- Grado di protezione IP: IP40 conforme a En> 50 A
- Grado di inquinamento: 3 conforme a En> 50 A
- Compatibilità elettromagnetica: Resistenza agli impulsi 8/20 µs, 3000 A conforme a En> 50 A
- Tropicalizzazione: 2 conforme a IEC 60068-1
- Umidità relativa: 95 % a 55 °C
- Altitudine massima di funzionamento: 2000 m
- Stato di offerta sostenibile: Prodotto Green Premium
- Regolamento REACh: La referenza non contiene SVHC
- Direttiva RoHS UE: Conforme
- Senza mercurio: Sì
- Informazioni sulle esenzioni RoHS: Sì
- Normativa RoHS Cina: Prodotto al di fuori dell'ambito di applicazione RoHS Cina. Dichiarazione informativa sulle sostanze
- RAEE: Nel mercato dell'Unione Europea, il prodotto deve essere smaltito secondo un sistema specifico di raccolta dei rifiuti e mai gettato in un contenitore per rifiuti urbani
