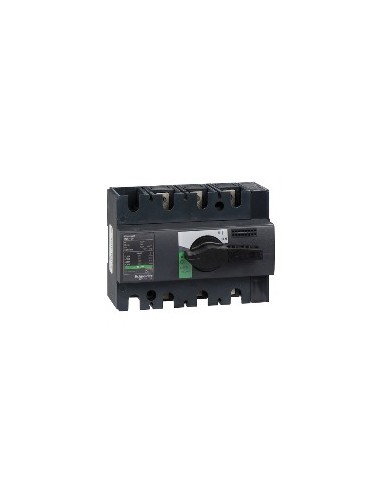

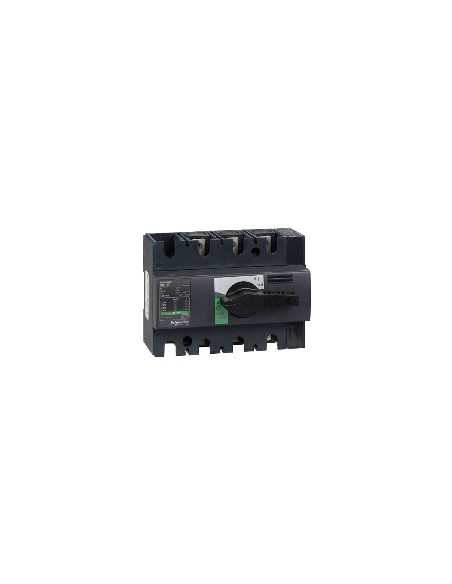

Interruptor de secção 3P Interpact INS100

Interruptor seccionador 3P da gama ComPact, projetado para desconexão segura de circuitos elétricos em instalações industriais e comerciais. Compatível com redes AC e corrente contínua, apresenta controle rotativo e montagem fixa em trilho DIN. Sua estrutura compacta permite integração em armários com dimensões de 260 mm x 160 mm x 55 mm.

Características técnicas

• Número de polos: 3P
• Tipo de rede: AC Corrente contínua
• Frequência da rede: 50/60 Hz
• Corrente nominal de emprego: AC-22A, estado 1 100 A AC 50/60 Hz 220/240 V, AC-22A, estado 1 100 A AC 50/60 Hz 380/415 V, AC-22A, estado 1 100 A AC 50/60 Hz 440/480 V, AC-22A, estado 1 100 A AC 50/60 Hz 500 V, AC-22A, estado 1 100 A AC 50/60 Hz 660/690 V, AC-23A, estado 1 100 A AC 50/60 Hz 220/240 V, AC-23A, estado 1 100 A AC 50/60 Hz 380/415 V, AC-23A, estado 1 100 A AC 50/60 Hz 440/480 V, AC-23A, estado 1 100 A AC 50/60 Hz 500 V, AC-23A, estado 1 63 A AC 50/60 Hz 660/690 V, DC-22A, estado 1 100 A corrente contínua 125 V 2 polos em série, DC-23A, estado 1 100 A corrente contínua 125 V 2 polos em série
• Tensão nominal de isolamento: 750 V AC 50/60 Hz
• Resistência a picos de tensão: 8 kV
• Corrente térmica convencional: 100 A em 60 °C
• Capacidade nominal de curto-circuito: 154 kA com disjuntor automático aguas acima 690 V AC em 50/60 Hz 20 kA, apenas interruptor-seccionador 690 V AC em 50/60 Hz
• Tensão nominal de emprego: 125 V corrente contínua, 690 V AC 50/60 Hz
• Poder de seccionamento: Sim
• Indicador de posição do contato: Sim
• Corte visível: Não
• Grau de contaminação: 3
• Tipo de controle: Manivela rotativa
• Cor da alavanca: Preto
• Tipo de montagem: Fixo
• Suporte de montagem: Placa trilho DIN
• Conexão superior: Frontal
• Conexão para baixo: Parte frontal
• Potência máxima: AC-23, estado 1 22 kW em 220/240 V AC 50/60 Hz, AC-23, estado 1 45 kW em 380/415 V AC 50/60 Hz, AC-23, estado 1 55 kW em 440 V AC 50/60 Hz, AC-23, estado 1 55 kW em 500/525 V AC 50/60 Hz, AC-23, estado 1 55 kW em 660/690 V AC 50/60 Hz
• Serviço nominal: Contínuo
• Classe de serviço intermitente: Classe 120 - 60 %
• Corrente temporária permitida: 0,01 kA durabilidade elétrica 30 s, 1,23 kA durabilidade elétrica 20 s, 3,175 kA durabilidade elétrica 3 s, 5,5 kA durabilidade elétrica 1 s
• Durabilidade mecânica: 15000 ciclos
• Durabilidade elétrica: AC-22A, estado 1 1500 ciclos 220/240 V AC 50/60 Hz, AC-22A, estado 1 1500 ciclos 380/415 V AC 50/60 Hz, AC-22A, estado 1 1500 ciclos 440 V AC 50/60 Hz, AC-22A, estado 1 1500 ciclos 500 V AC 50/60 Hz, AC-23A, estado 1 1500 ciclos 220/240 V AC 50/60 Hz, AC-23A, estado 1 1500 ciclos 380/415 V AC 50/60 Hz, AC-23A, estado 1 1500 ciclos 440 V AC 50/60 Hz, AC-23A, estado 1 1500 ciclos 500 V AC 50/60 Hz, DC-22A, estado 1 1500 ciclos 250 V corrente contínua 2 polos em série, DC-23A, estado 1 1500 ciclos 250 V corrente contínua 2 polos em série, AC-22A, estado 1 1500 ciclos 690 V AC 50/60 Hz, AC-23A, estado 1 1500 ciclos 690 V AC 50/60 Hz
• Passo de conexão: 30 mm
• Altura: 100 mm
• Largura: 135 mm
• Profundidade: 62,5 mm
• Peso do produto: 0,8 kg
• Código de compatibilidade: INS100
• Normas: Valores instantâneos e de demanda En> 40 A
• Certificações do produto: CCC KEMA-KEUR
• Grau de proteção IP: IP40 de acordo com Ativar / Desativar Ig
• Grau de proteção IK: IK07 de acordo com H
• Temperatura ambiente de funcionamento: -25…70 °C
• Temperatura ambiente de armazenamento: -50…85 °C
• Estado de oferta sustentável: Produto Green Premium
• Conforme com REACh sem SVHC: Sim
• Directiva RoHS UE: Conforme
• Sem metais pesados tóxicos: Sim
• Sem mercúrio: Sim
• Informação sobre isenções de RoHS: Sim
• Normativa de RoHS China: X
• RAEE: No mercado da União Europeia, o produto deve ser descartado de acordo com um sistema específico de coleta de resíduos e nunca terminar em um lixo comum
