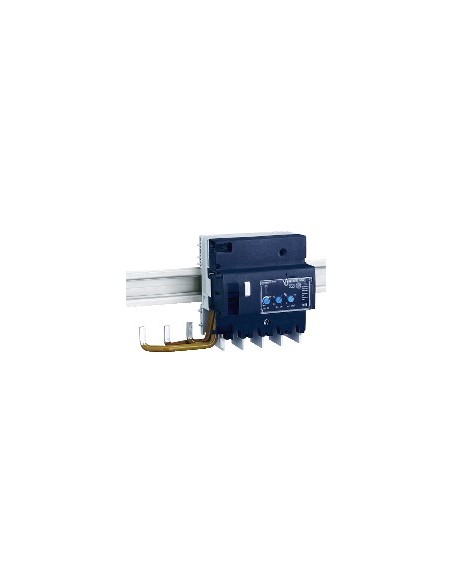

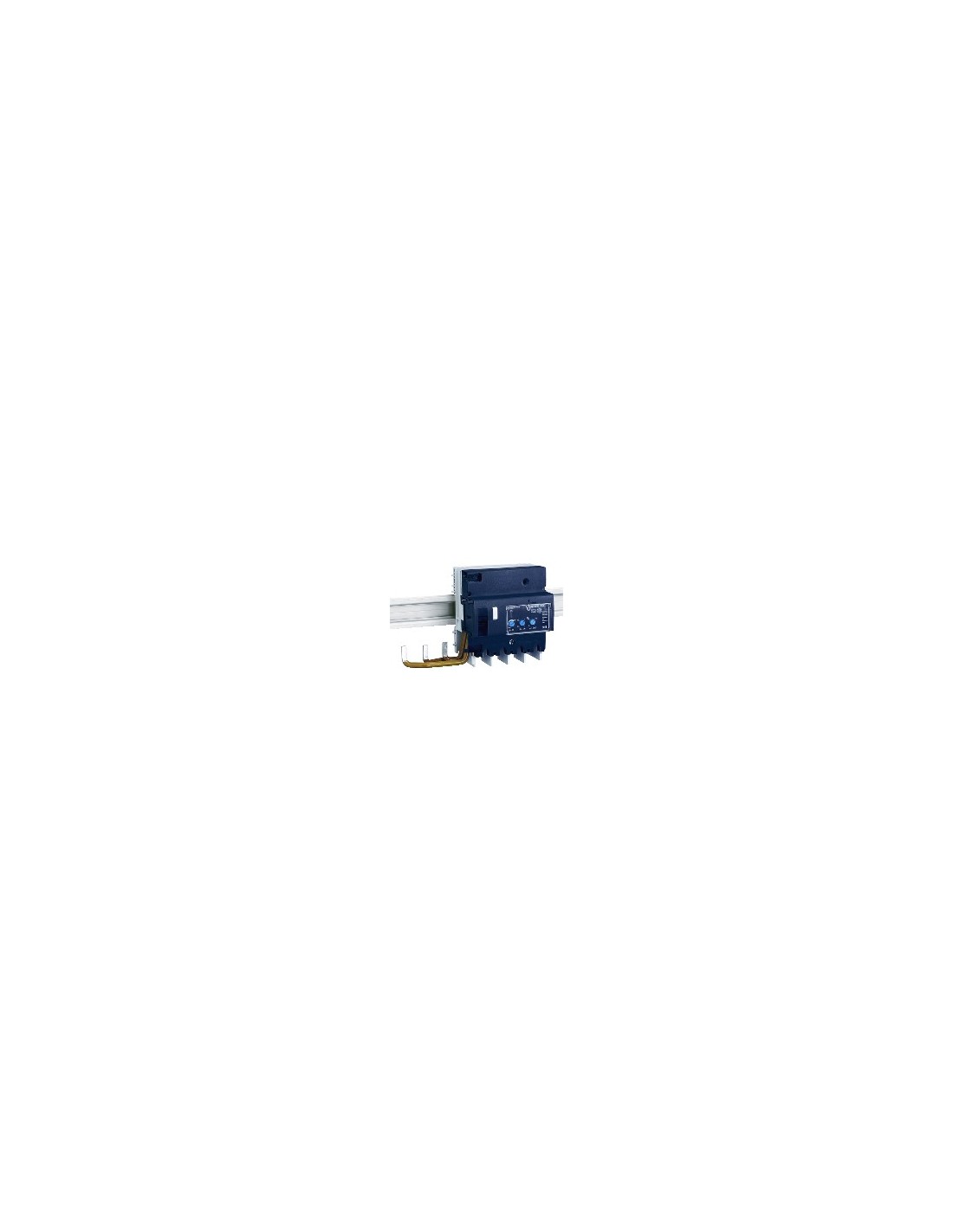

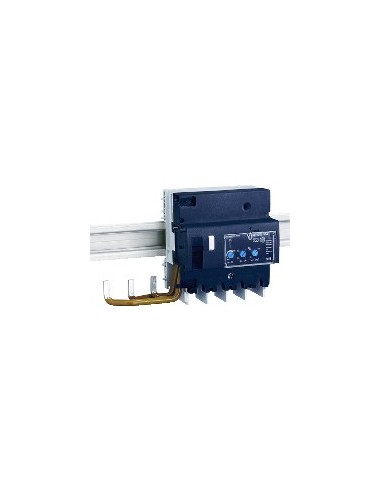

Bloco Vigi 3P 125 A 30 mA

Bloco Vigi NG125 3P com corrente nominal de 125 A, projetado para proteção contra fugas de terra em instalações elétricas trifásicas. É instalado na saída do sistema e oferece sensibilidade ajustável a 300, 500, 1000 e 3000 mA, com opções de proteção instantânea, seletiva ou retardada ajustável. Sua tecnologia de disparo é independente da tensão, garantindo funcionamento seguro mesmo em condições de tensão reduzida.

Características técnicas

• Número de polos: 3P
• Corrente nominal [In]: 125 A
• Tipo de rede: AC
• Sensibilidade de fuga de terra: 300 mA, 500 mA, 1000 mA, 3000 mA
• Retardo de proteção: Instantânea / seletiva / retardada ajustável
• Classe de proteção: Tipo A-SI
• Localização no sistema: Saída
• Frequência da rede: 50/60 Hz
• Tensão nominal de operação [Ue]: 230...415 V AC 50/60 Hz
• Tecnologia de disparo: Independente da tensão
• Tensão nominal de isolamento [Ui]: 690 V AC 50/60 Hz de acordo com En> 50 A
• Resistência a picos de tensão [Uimp]: 8 kV de acordo com En> 50 A
• Suporte de montagem: Trilho DIN simétrico de 35 mm
• Conexão elétrica ao MCB: Por meio de parafusos
• Passos de 9 mm: 11
• Altura: 118 mm
• Largura: 180 mm
• Profundidade: 81 mm
• Peso: 0,75 kg
• Durabilidade elétrica: 10000 ciclos de acordo com En> 50 A
• Conexões - terminais: Tipo túnel 10…50 mm² flexível, 16…70 mm² rígido
• Comprimento do cabo descoberto: 20 mm
• Par de aperto: 6 N·m
• Compatibilidade: Terminal, código VLS
• Normas: En> 50 A
• Grau de proteção IP: IP40 de acordo com En> 50 A
• Grau de contaminação: 3 de acordo com En> 50 A
• Compatibilidade eletromagnética: Resistência a impulsos 8/20 µs, 5000 A de acordo com En> 50 A
• Tropicalização: 2 de acordo com IEC 60068-1
• Umidade relativa: 95 % em 55 °C
• Altitude máxima de funcionamento: 2000 m
• Estado de oferta sustentável: Produto Green Premium
• Regulamento REACh: Não contém SVHC
• Directiva RoHS UE: Conforme
• Sem mercúrio: Sim
• Isenções de RoHS: Sim
• RoHS China: Produto fora do âmbito do RoHS China
• RAEE: Deve ser descartado de acordo com o sistema específico na UE
