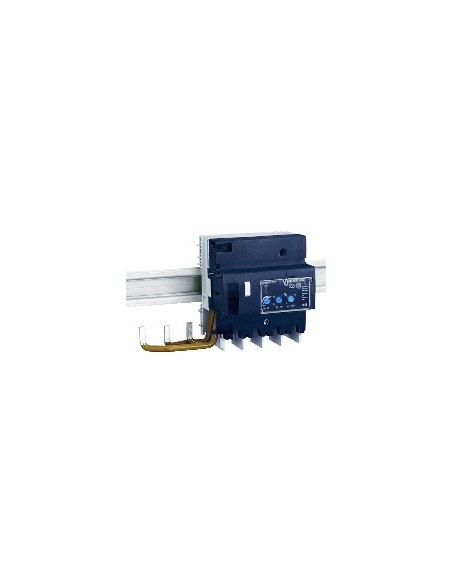

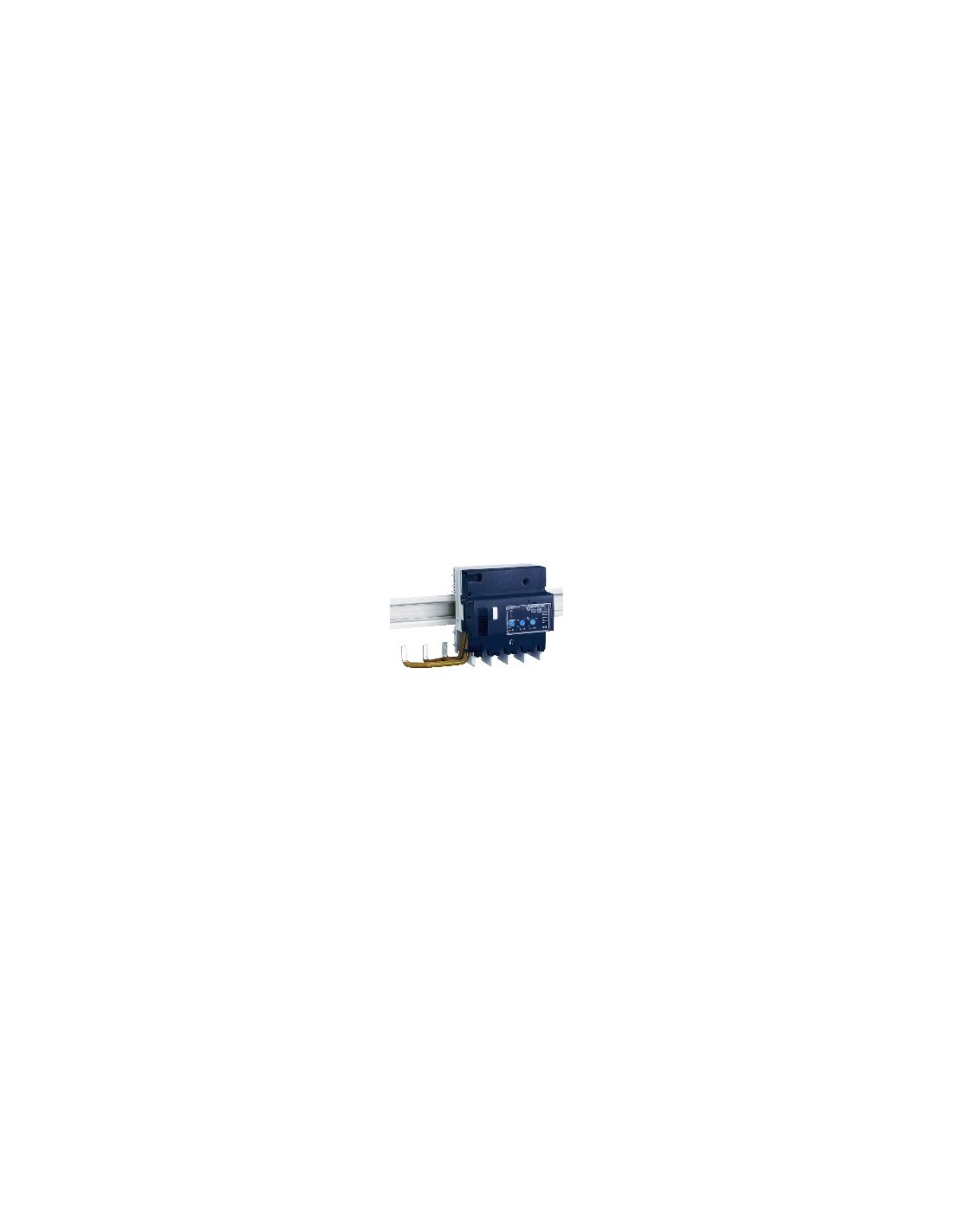

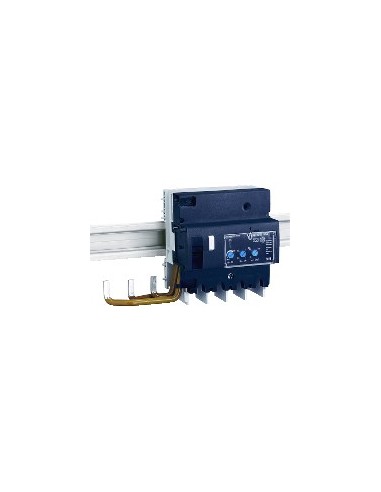

Vigi-Block 3P 125 A 30 mA

Vigi-Block NG125 3P mit Nennstrom von 125 A, ausgelegt für Erdungsstromschutz in dreiphasigen elektrischen Anlagen. Wird an der Ausgangsstelle des Systems installiert und bietet einstellbare Empfindlichkeit für Erdungsströme von 300, 500, 1000 und 3000 mA mit Optionen für sofortigen, selektiven oder verzögerten Schutz. Die Auslösetechnologie ist spannungsunabhängig, was eine sichere Funktion auch bei reduzierter Spannung gewährleistet.

Technische Merkmale

• Anzahl der Pole: 3P
• Nennstrom [In]: 125 A
• Netztyp: AC
• Erdungsstromempfindlichkeit: 300 mA, 500 mA, 1000 mA, 3000 mA
• Schutzverzögerung: Sofort / selektiv / verzögert einstellbar
• Schutzklasse: Typ A-SI
• Platzierung im System: Ausgang
• Netzfrequenz: 50/60 Hz
• Nennbetriebsspannung [Ue]: 230...415 V AC 50/60 Hz
• Auslösetechnologie: Spannungsunabhängig
• Nennisolationsspannung [Ui]: 690 V AC 50/60 Hz gemäß EN> 50 A
• Spannungsspitzenfestigkeit [Uimp]: 8 kV gemäß EN> 50 A
• Montageunterstützung: Symmetrische 35 mm DIN-Schiene
• Elektrische Verbindung mit MCB: Über Schrauben
• Ganghöhe: 11
• Höhe: 118 mm
• Breite: 180 mm
• Tiefe: 81 mm
• Gewicht: 0,75 kg
• Elektrische Haltbarkeit: 10000 Zyklen gemäß EN> 50 A
• Anschlüsse - Klemmen: Tunnelklemme 10…50 mm² flexibel, 16…70 mm² starr
• Kabelentfernung: 20 mm
• Knackdrehmoment: 6 N·m
• Kompatibilität: Klemme, Code VLS
• Normen: EN> 50 A
• Schutzgrad IP: IP40 gemäß EN> 50 A
• Verunreinigungsgrad: 3 gemäß EN> 50 A
• EMV-Kompatibilität: Impulsschutz 8/20 µs, 5000 A gemäß EN> 50 A
• Tropische Ausführung: 2 gemäß IEC 60068-1
• Relative Luftfeuchtigkeit: 95 % bei 55 °C
• Maximale Betriebshöhe: 2000 m
• Umweltfreundliches Angebot: Green Premium-Produkt
• REACH-Richtlinie: Keine SVHC enthalten
• RoHS-EG-Richtlinie: Konform
• Kein Quecksilber: Ja
• RoHS-Ausnahmen: Ja
• RoHS-China: Produkt außerhalb des RoHS-China-Bereichs
• Altfallentsorgung: Entsorgung gemäß spezifischem System in der EU
