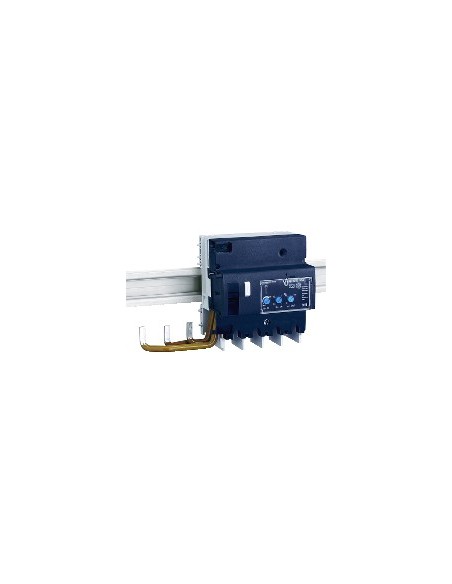

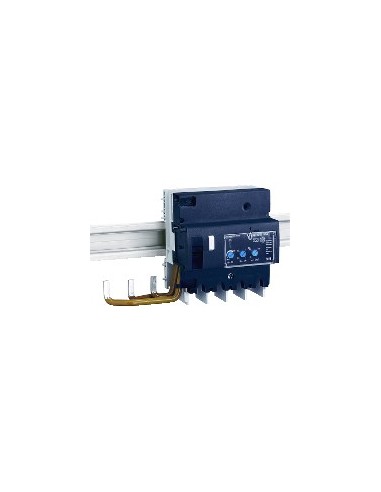

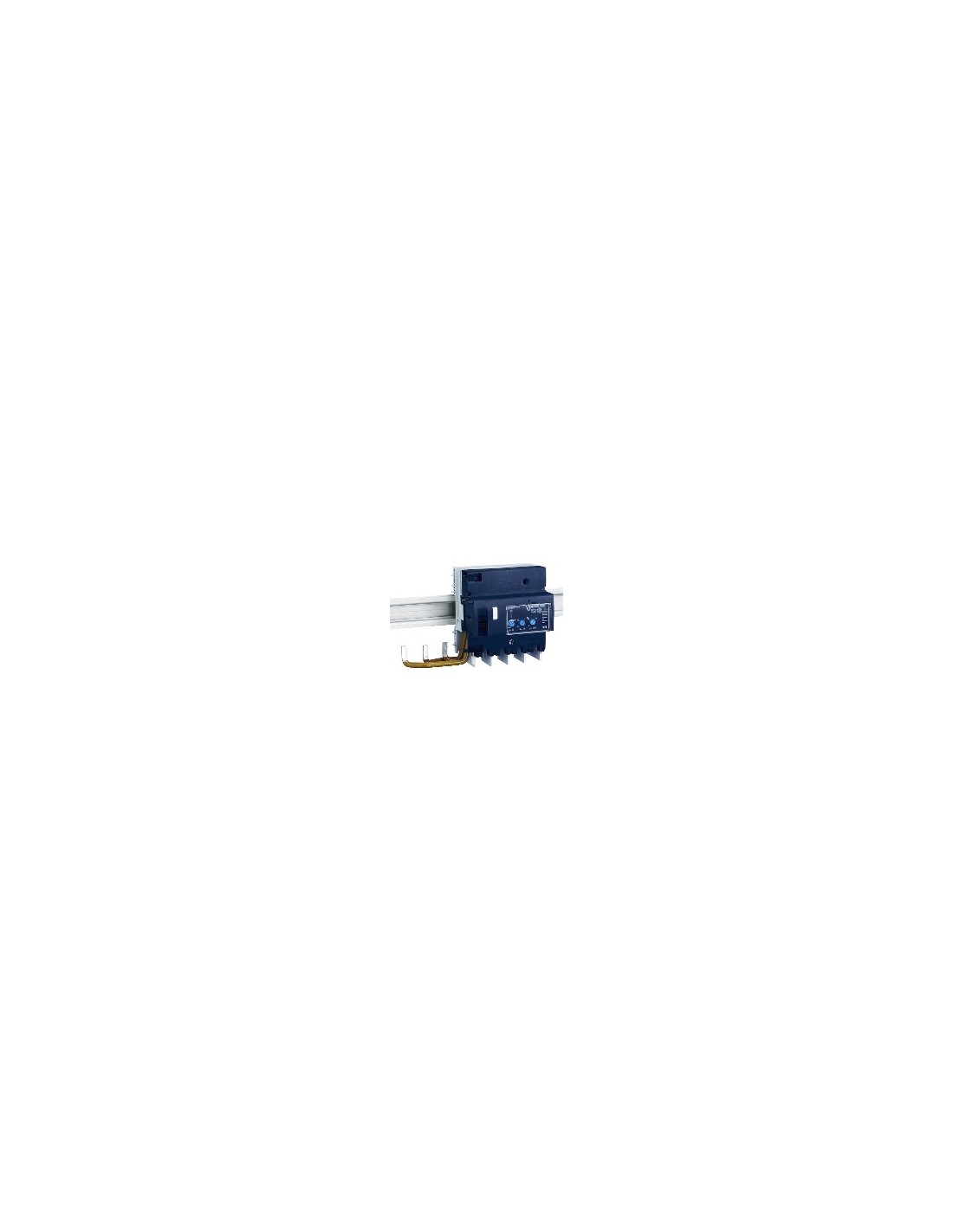

Blocco Vigi 3P 125 A 30 mA

Blocco Vigi NG125 3P con corrente nominale di 125 A, progettato per la protezione contro le perdite di corrente a terra in impianti elettrici trifasi. Viene installato in uscita dal sistema e offre sensibilità regolabile a 300, 500, 1000 e 3000 mA, con opzioni di protezione istantanea, selettiva o ritardata regolabile. La sua tecnologia di scatto è indipendente dalla tensione, garantendo un funzionamento sicuro anche in condizioni di tensione ridotta.

Caratteristiche tecniche

• Numero di poli: 3P
• Corrente nominale [In]: 125 A
• Tipo di rete: AC
• Sensibilità di dispersione a terra: 300 mA, 500 mA, 1000 mA, 3000 mA
• Ritardo di protezione: Istantanea / selettiva / ritardata regolabile
• Classe di protezione: Tipo A-SI
• Posizione nel sistema: Uscita
• Frequenza di rete: 50/60 Hz
• Tensione nominale di impiego [Ue]: 230...415 V AC 50/60 Hz
• Tecnologia di scatto: Indipendente dalla tensione
• Tensione nominale di isolamento [Ui]: 690 V AC 50/60 Hz conforme a En> 50 A
• Resistenza ai picchi di tensione [Uimp]: 8 kV conforme a En> 50 A
• Supporto di montaggio: Guida DIN simmetrica da 35 mm
• Connessione elettrica al MCB: Mediante viti
• Passi da 9 mm: 11
• Altezza: 118 mm
• Larghezza: 180 mm
• Profondità: 81 mm
• Peso: 0,75 kg
• Durata elettrica: 10000 cicli conforme a En> 50 A
• Connessioni - morsetti: Tipo tunnel 10…50 mm² flessibile, 16…70 mm² rigido
• Lunghezza del cavo sfilato: 20 mm
• Coppia di serraggio: 6 N·m
• Compatibilità: Morsetto, codice VLS
• Norme: En> 50 A
• Grado di protezione IP: IP40 conforme a En> 50 A
• Grado di inquinamento: 3 conforme a En> 50 A
• Compatibilità elettromagnetica: Resistenza agli impulsi 8/20 µs, 5000 A conforme a En> 50 A
• Tropicalizzazione: 2 conforme a IEC 60068-1
• Umidità relativa: 95 % a 55 °C
• Altitudine massima di funzionamento: 2000 m
• Stato di offerta sostenibile: Prodotto Green Premium
• Regolamento REACh: Non contiene SVHC
• Direttiva RoHS UE: Conforme
• Senza mercurio: Sì
• Esclusioni RoHS: Sì
• RoHS Cina: Prodotto al di fuori dell'ambito RoHS Cina
• RAEE: Deve essere smaltito secondo il sistema specifico nell'UE
