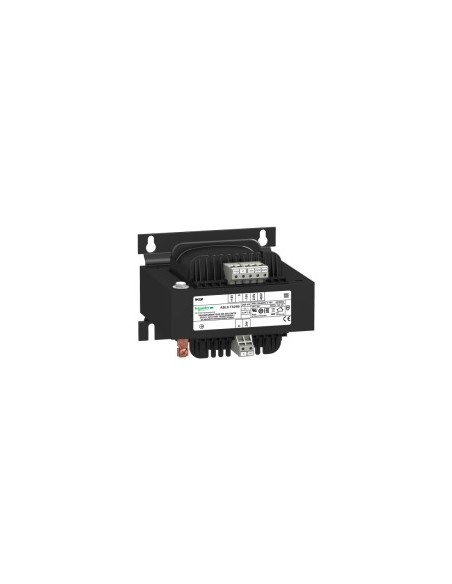

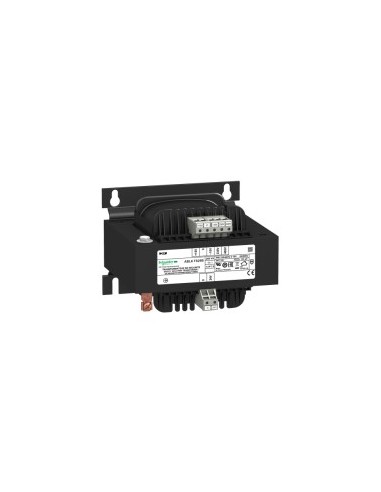

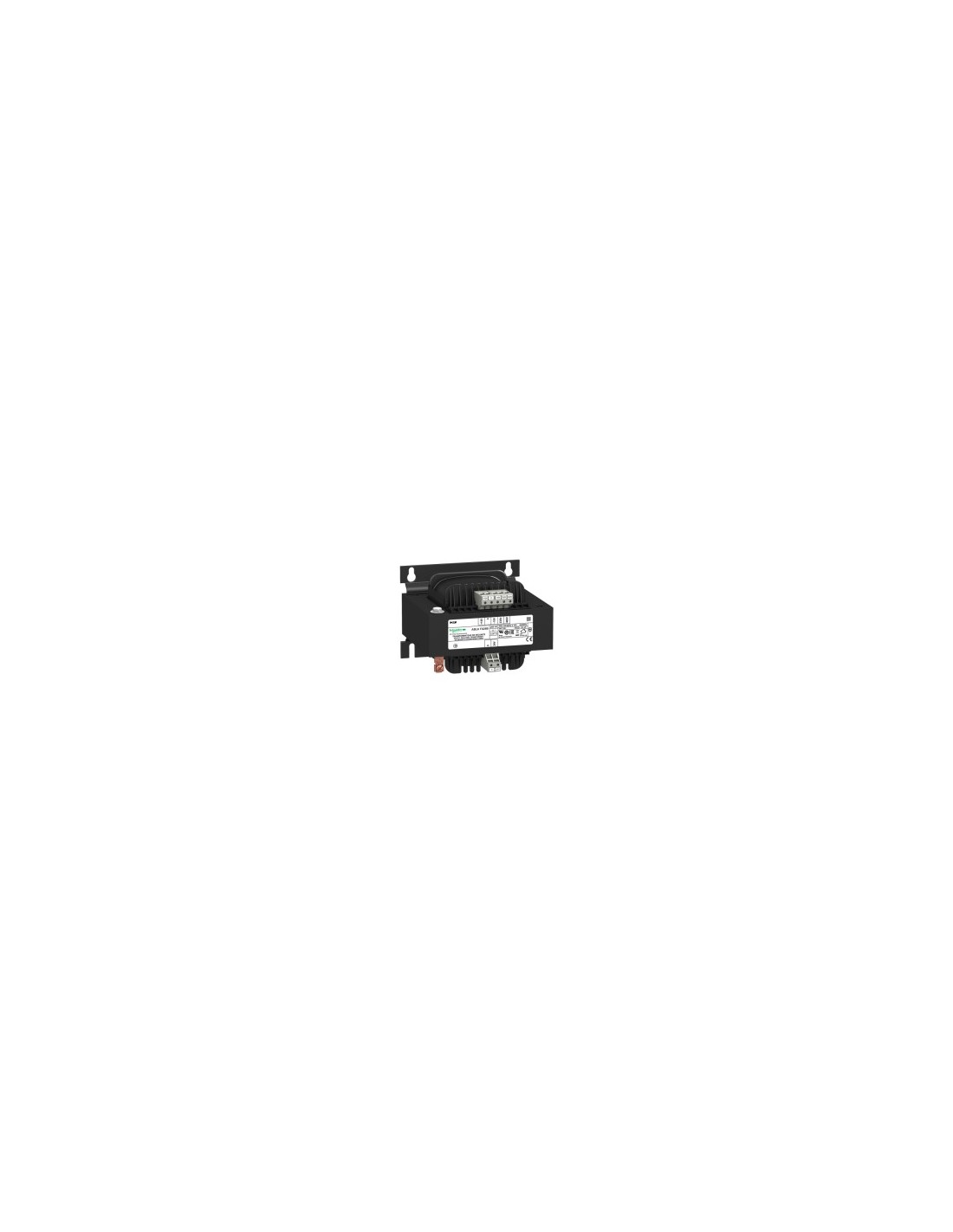

Trasformatore di sicurezza e isolamento della gamma Modicon Transformer Optimized, progettato per convertire tensioni di ingresso di 230 V AC monofase (N-L1) o 400 V AC trifase (L1-L2) in un'uscita di 24 V AC monofase. Ideale per applicazioni industriali che richiedono isolamento elettrico e regolazione stabile della tensione.
Caratteristiche tecniche
- Potenza nominale: 250 VA
- Tensione di ingresso: 230 V AC monofase (N-L1), 400 V AC trifase (L1-L2)
- Tensione di uscita: 24 V AC
- Avvolgimento secondario: Singolo
- Temperatura ambiente di funzionamento: -20…50 °C
- Limiti di tensione di ingresso: 207...253 V (230 V), 360...440 V (400 V)
- Frequenza nominale: 47…63 Hz
- Tolleranza di tensione di ingresso: ±15 V
- Efficienza: 90 %
- Potenza dissipata: 27,8 W
- Tensione di uscita in cortocircuito: 6 % (senza carico, stato caldo)
- Caduta massima di tensione a carico nominale: 0,1 %
- Perdite a carico: 12,5 W
- Tensione di cortocircuito: 0,055
- Protezione di uscita: Sovraccarico, sovratensione e cortocircuiti (tecnologia esterna)
- Connessioni: Morsetti a vite
- Capacità di connessione ingresso: 5 x 4 mm² AWG 11
- Capacità di connessione terra ingresso: 1 x 4 mm² AWG 11
- Capacità di connessione uscita: 2 x 4 mm² AWG 11
- Marchio: CE
- Modalità di fissaggio: 4 viti da 5,8 mm (piastra verticale o orizzontale, inclinazione 90°)
- Altitudine massima di funzionamento: 3000 m
- Classe di isolamento elettrico: B
- Grado di protezione: IP20
- Resistenza dielettrica: 2000 V tra avvolgimento e massa, 4000 V tra primario e secondario
- Categoria di sovratensione: Classe I (VDE 0106-1)
- Normative: UL 506, EN 62041, EN 61558-1, EN 61558-2-6
- Certificazioni: UR generatore DNV-GL
- Trattamento protettivo: TC
- Temperatura ambiente di stoccaggio: -40…80 °C
- Peso: 4,2 kg
- Dimensioni: 120,0 mm (larghezza) x 93,0 mm (altezza) x 122,0 mm (profondità)
- Codice di compatibilità: ABL6T
- Stato di offerta sostenibile: Prodotto Green Premium
- Regolamento REACh: Contiene SVHC oltre la soglia
- Direttiva RoHS UE: Conformità proattiva (fuori dallo scopo)
- Esclusioni RoHS: Sì
- Normativa RoHS Cina: X
- Senza mercurio: Sì
- Senza PVC: Sì
